Gelöster-Gas-Analysator

Spezifikationen

Prüfgeräte für Isolieröl richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (SGOA).

1. 1. Geeignetes Prüfverfahren wählen

   Die Durchschlagspannungsprüfung misst die Isolationsfähigkeit des Öls selbst, die Analyse gelöster Gase erkennt Anzeichen von Überhitzung oder Entladung im Geräteinneren, und die Säurezahlmessung zeigt den Fortschritt der Alterung. Da sich die benötigten Geräte je nach Prüfziel unterscheiden, ist das Verfahren anhand des Prüfplans festzulegen.

2. 2. Normen und Elektrodenbedingungen prüfen

   Für die Durchschlagspannung legen Normen wie JIS C 2101 oder IEC 60156 Elektrodenform, Spaltabstand und Spannungsanstiegsgeschwindigkeit fest; bei abweichenden Bedingungen sind Messwerte nicht vergleichbar. Es ist zu prüfen, ob das Gerät die betriebsinternen Vorgaben bzw. die Norm der bisherigen Messdaten erfüllt.

3. 3. Ausreichende maximale Prüfspannung sicherstellen

   Liegt die maximale Prüfspannung des Durchschlagspannungsprüfgeräts unter der Durchschlagspannung des geprüften Öls, kann kein Durchschlag erzeugt und somit nicht gemessen werden. Neue bzw. gute Öle haben höhere Durchschlagspannungen, daher ist ein Gerät mit einer maximalen Spannung oberhalb des erwarteten Wertes zu wählen.

4. 4. Anzahl erfassbarer Gasarten prüfen

   Dieses Produkt: Anzahl der Analyt-Gase 11 種類

   Bei der Analyse gelöster Gase wird die Art der Anomalie anhand des Verhältnisses der Gaszusammensetzung aus Wasserstoff, Kohlenwasserstoffen und Kohlenmonoxid abgeleitet. Einige der aufgeführten Produkte können elf Gasarten analysieren; zu prüfen ist, ob alle für das gewählte Diagnoseverfahren benötigten Gase gemessen werden können.

5. 5. Messbereich und benötigte Ölprobenmenge

   Es ist zu prüfen, ob die Messbereiche für Gaskonzentration (ppm) und Spannung die Beurteilungsgrenzwerte abdecken. Zudem ist die für eine Messung erforderliche Ölprobenmenge zu berücksichtigen und mit der am Gerät entnehmbaren Menge sowie der Anzahl der Wiederholungsmessungen abzugleichen.

6. 6. Bei Vor-Ort-Messung auf Tragbarkeit achten

   Bei Messungen in Kraftwerken oder Umspannwerken sind Masse, Außenabmessungen, Stromversorgung und zulässiger Betriebstemperaturbereich auf die Eignung für den Einsatzort zu prüfen. Werden in einem Prüflabor viele Proben bearbeitet, sind Datenverarbeitung sowie Funktionen zur Aufzeichnung wie Drucker- oder USB-Ausgabe besonders wichtig.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Prüfgeräte für Isolieröl im Überblick und alle Produkte

Beschreibung

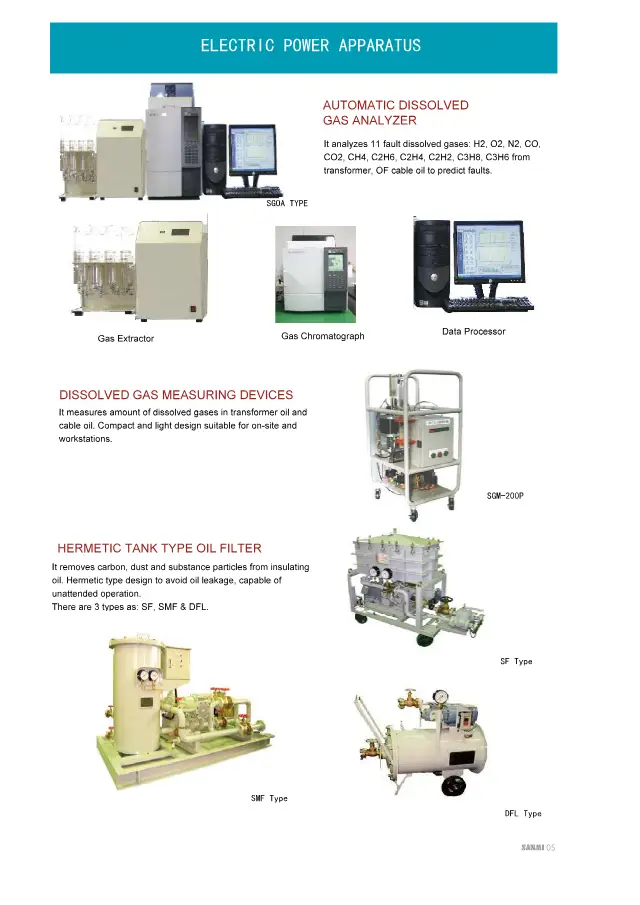

Bestehend aus Gasextraktor, Gaschromatograph und Datenverarbeitungseinheit zur Analyse von H2, O2, N2, CO, CO2, CH4, C2H6, C2H4, C2H2, C3H8 und C3H6.

Häufige Fragen

Q. Wie viele Gasarten kann SGOA analysieren?

A. 11 Arten. Analysiert werden H2, O2, N2, CO, CO2, CH4, C2H6, C2H4, C2H2, C3H8 und C3H6.

Q. Wofür wird der Gelöster-Gas-Analysator SGOA eingesetzt?

A. Zur Diagnose drohender Störungen an Transformatoren und zur Analyse von Öl in OF-Kabeln.

Q. Wie ist SGOA aufgebaut?

A. Das Gerät besteht aus Gasextraktor, Gaschromatograph und Datenverarbeitungseinheit. Eine Datenverarbeitungseinheit ist integriert.

Q. Was beurteilt der Gelöster-Gas-Analysator SGOA?

A. Das Gerät analysiert gelöste Gase in Transformatorenöl und anderen Isolierflüssigkeiten und beurteilt Anzeichen für Störungen.

Von AI auf Grundlage der Quelldokumente erstellt.
