Federstahldraht Druckfeder Außendurchmesser 100 mm

Spezifikationen

Federn richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (Federstahldraht Druckfeder Außendurchmesser 100 mm).

1. 1. Federkonstante passend zur benötigten Kraft wählen

   Die Federkonstante k ist die Last, die zum Durchfedern um 1 mm erforderlich ist. Durch Multiplikation mit dem Federweg bei Montage und Betrieb wird geprüft, ob die benötigte Kraft erreicht wird. Die angebotenen Produkte reichen von 0,007 bis 9,91 N/mm; die Toleranz der Federkonstante (z. B. ±10 %) ist ebenfalls zu berücksichtigen, damit ausreichend Reserve besteht.

2. 2. Maximale Last und Federwegsgrenzen einhalten

   Dieses Produkt: Maximale Last 2282〜7220 N

   Wird die maximale Last oder der maximale Federweg überschritten, kann dies zu Setzen (bleibender Verformung) oder Bruch führen. Es ist zu prüfen, ob die Last am maximalen Punkt des Nutzhubs innerhalb der maximalen Last bleibt und ob bei Druckfedern die Blocklänge nicht erreicht wird.

3. 3. Einbauraum, Außendurchmesser und freie Länge

   Dieses Produkt: Außendurchmesser D 100 mm

   Es ist zu prüfen, ob der Außendurchmesser in Bohrung oder Gehäuse passt und ob der Innendurchmesser nicht mit der durchzuführenden Welle (passender Wellendurchmesser) kollidiert. Die freie Länge ist die Länge ohne Belastung; die Differenz zur Einbaulänge ergibt die Vorverformung. Der Windungsdurchmesser ändert sich unter Last, daher ist ausreichend Spiel vorzusehen.

4. 4. Werkstoff passend zur Umgebung wählen

   Dieses Produkt: Werkstoff SUP-äquivalent

   Klaviersaitendraht SWP-A hat hohe Festigkeit, rostet jedoch leicht, weshalb viele Produkte korrosionsschützend geölt sind. In feuchter oder zu reinigender Umgebung kommen Edelstähle wie SUS304-WPB in Frage, bei stark korrosiven Umgebungen wie Meerwasser Titan.

5. 5. Zugfeder: Vorspannkraft und Hakenform

   Dicht gewickelte Zugfedern besitzen eine Vorspannkraft, also die Last, die zum Beginn des Auseinanderziehens erforderlich ist. Soll sich das Bauteil mit geringer Kraft bewegen, ist der Wert der Vorspannkraft zu prüfen. Außerdem ist zu kontrollieren, ob die Hakenform wie Umkehrhaken, 90-Grad- oder 180-Grad-Haken zur Gegenseite passt.

6. 6. Drehfeder: Winkel und Ausrichtung der Schenkel

   Bei Drehfedern sind das Drehmoment bei Nutzwinkel (Drehfederkonstante × Winkel) und die Schenkellänge zu prüfen. Die Windungsrichtung wird passend zur Verdrehrichtung gewählt, und die Feder wird üblicherweise in Aufwickelrichtung eingesetzt. Bei freien Größen ist zusätzlich die Biegerichtung anzugeben.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Federn im Überblick und alle Produkte

Häufige Fragen

Q. Welches Material und welche Wickelrichtung hat die Druckfeder Federstahldraht Druckfeder Außendurchmesser 100 mm?

A. Das Material ist Federstahldraht entsprechend SUP, die Wickelrichtung ist links.

Q. Welche Bereiche gelten für Drahtdurchmesser, freie Länge und Maximallast der Federstahldraht Druckfeder Außendurchmesser 100 mm?

A. Außendurchmesser D beträgt 100 mm, Drahtdurchmesser d 10 bis 15 mm, freie Länge L 120 bis 400 mm und Maximallast 2282 bis 7220 N.

Q. Wie ist die Oberflächenbehandlung der Federstahldraht Druckfeder Außendurchmesser 100 mm und ist Versand am selben Tag möglich?

A. Die Feder ist elektrotauchlackiert (schwarz), und Versand am selben Tag ist möglich.

Von AI auf Grundlage der Quelldokumente erstellt.

Quelldokumente

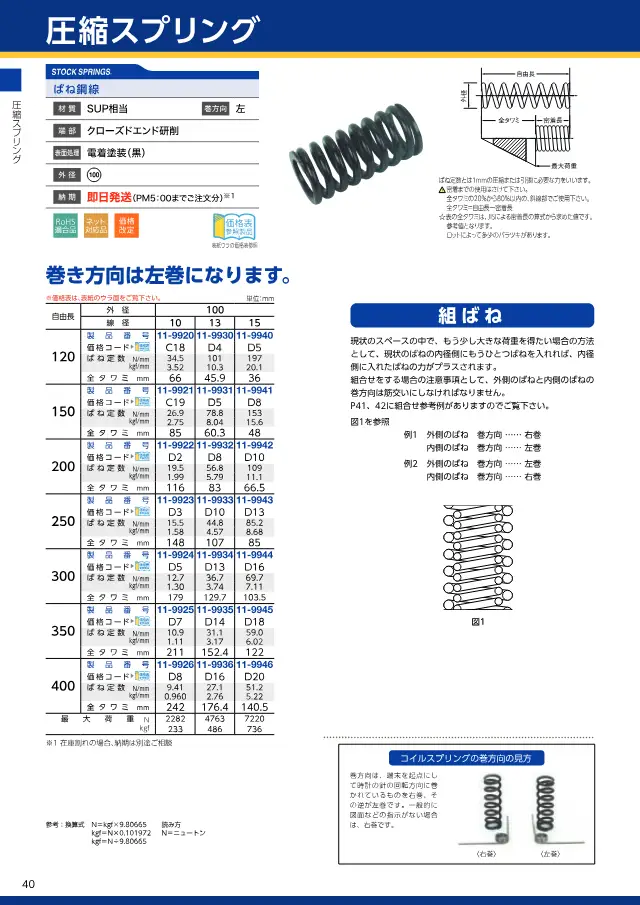

• Katalog スプリングネット 製品カタログ（ばね類） 178 Seiten Seite 44 öffnen
