Dicke Schraubenfedern (Federstahl und Federdraht aus rostfreiem Stahl)

Spezifikationen

Federn richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (Dicke Schraubenfedern (Federstahl und Federdraht aus rostfreiem Stahl)).

1. 1. Federkonstante passend zur benötigten Kraft wählen

   Die Federkonstante k ist die Last, die zum Durchfedern um 1 mm erforderlich ist. Durch Multiplikation mit dem Federweg bei Montage und Betrieb wird geprüft, ob die benötigte Kraft erreicht wird. Die angebotenen Produkte reichen von 0,007 bis 9,91 N/mm; die Toleranz der Federkonstante (z. B. ±10 %) ist ebenfalls zu berücksichtigen, damit ausreichend Reserve besteht.

2. 2. Maximale Last und Federwegsgrenzen einhalten

   Dieses Produkt: Maximale Last 5692 N

   Wird die maximale Last oder der maximale Federweg überschritten, kann dies zu Setzen (bleibender Verformung) oder Bruch führen. Es ist zu prüfen, ob die Last am maximalen Punkt des Nutzhubs innerhalb der maximalen Last bleibt und ob bei Druckfedern die Blocklänge nicht erreicht wird.

3. 3. Einbauraum, Außendurchmesser und freie Länge

   Dieses Produkt: Außendurchmesser D 48,69,97,112,129,147 mm

   Es ist zu prüfen, ob der Außendurchmesser in Bohrung oder Gehäuse passt und ob der Innendurchmesser nicht mit der durchzuführenden Welle (passender Wellendurchmesser) kollidiert. Die freie Länge ist die Länge ohne Belastung; die Differenz zur Einbaulänge ergibt die Vorverformung. Der Windungsdurchmesser ändert sich unter Last, daher ist ausreichend Spiel vorzusehen.

4. 4. Werkstoff passend zur Umgebung wählen

   Klaviersaitendraht SWP-A hat hohe Festigkeit, rostet jedoch leicht, weshalb viele Produkte korrosionsschützend geölt sind. In feuchter oder zu reinigender Umgebung kommen Edelstähle wie SUS304-WPB in Frage, bei stark korrosiven Umgebungen wie Meerwasser Titan.

5. 5. Zugfeder: Vorspannkraft und Hakenform

   Dicht gewickelte Zugfedern besitzen eine Vorspannkraft, also die Last, die zum Beginn des Auseinanderziehens erforderlich ist. Soll sich das Bauteil mit geringer Kraft bewegen, ist der Wert der Vorspannkraft zu prüfen. Außerdem ist zu kontrollieren, ob die Hakenform wie Umkehrhaken, 90-Grad- oder 180-Grad-Haken zur Gegenseite passt.

6. 6. Drehfeder: Winkel und Ausrichtung der Schenkel

   Bei Drehfedern sind das Drehmoment bei Nutzwinkel (Drehfederkonstante × Winkel) und die Schenkellänge zu prüfen. Die Windungsrichtung wird passend zur Verdrehrichtung gewählt, und die Feder wird üblicherweise in Aufwickelrichtung eingesetzt. Bei freien Größen ist zusätzlich die Biegerichtung anzugeben.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Federn im Überblick und alle Produkte

Beschreibung

Federstahl (SUP-9) wird am selben Tag versandt, Federdraht aus rostfreiem Stahl (SUS304-WPB) hat eine Lieferzeit von ca. 2 Wochen. Endwindungen geschliffen (geschlossen). Federstahl ist schwarz elektrotauchlackiert. Als Federpaket mit einer Feder im Inneren wird eine höhere Last erzielt, wie ebenfalls beschrieben. Da es sich um Sonderanfertigungen handelt, ist eine Stornierung nach der Bestellung nicht möglich.

Häufige Fragen

Q. Wie unterscheiden sich die Lieferzeiten von Dicke Schraubenfedern aus Federstahl (SUP-9) und rostfreiem Federdraht (SUS304-WPB)?

A. Federstahl (SUP-9) wird am selben Tag versandt, rostfreier Federdraht (SUS304-WPB) wird in ca. 2 Wochen geliefert.

Q. Welche Außendurchmesser (D) sind bei Dicken Schraubenfedern erhältlich und wie hoch ist die maximale Last?

A. Außendurchmesser D sind in 48, 69, 97, 112, 129 und 147 mm erhältlich. Die maximale Last beträgt 5692 N.

Q. Wie sind die Endwindungen und Oberflächenbehandlung von Dicken Schraubenfedern ausgeführt?

A. Die Endwindungen sind geschlossen und geschliffen. Bei Federstahl ist eine schwarze Elektrotauchlackierung aufgebracht.

Q. Können Dicke Schraubenfedern als Federpaket eingesetzt werden und für welche Anwendungen eignen sie sich?

A. Ja, sie können als Federpaket eingesetzt werden. Beschrieben wird der Einsatz einer Feder im Inneren zur Erzielung einer höheren Last. Sie werden für Anwendungen mit hoher Belastung und im Aufbau als Federpaket verwendet.

Q. Können Dicke Schraubenfedern nach der Bestellung storniert werden?

A. Nein, da es sich um Sonderanfertigungen handelt, ist eine Stornierung nach der Bestellung nicht möglich.

Von AI auf Grundlage der Quelldokumente erstellt.

Quelldokumente

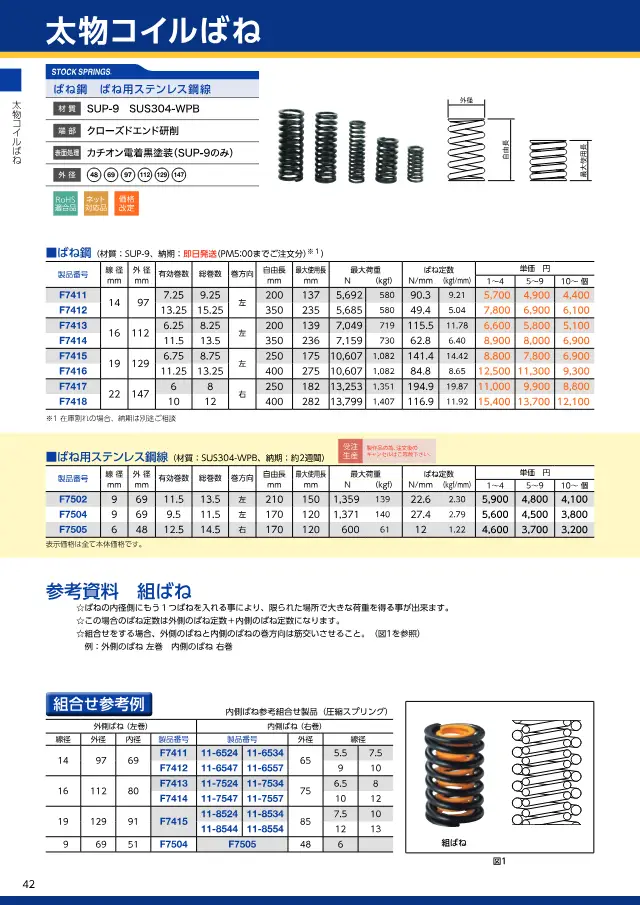

• Katalog スプリングネット 製品カタログ（ばね類） 178 Seiten Seite 46 öffnen
