Konstantkraftfeder (Typ C)

Spezifikationen

Federn richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (Konstantkraftfeder (Typ C)).

1. 1. Federkonstante passend zur benötigten Kraft wählen

   Die Federkonstante k ist die Last, die zum Durchfedern um 1 mm erforderlich ist. Durch Multiplikation mit dem Federweg bei Montage und Betrieb wird geprüft, ob die benötigte Kraft erreicht wird. Die angebotenen Produkte reichen von 0,007 bis 9,91 N/mm; die Toleranz der Federkonstante (z. B. ±10 %) ist ebenfalls zu berücksichtigen, damit ausreichend Reserve besteht.

2. 2. Maximale Last und Federwegsgrenzen einhalten

   Dieses Produkt: Maximale Last 0,98–197 N

   Wird die maximale Last oder der maximale Federweg überschritten, kann dies zu Setzen (bleibender Verformung) oder Bruch führen. Es ist zu prüfen, ob die Last am maximalen Punkt des Nutzhubs innerhalb der maximalen Last bleibt und ob bei Druckfedern die Blocklänge nicht erreicht wird.

3. 3. Einbauraum, Außendurchmesser und freie Länge

   Es ist zu prüfen, ob der Außendurchmesser in Bohrung oder Gehäuse passt und ob der Innendurchmesser nicht mit der durchzuführenden Welle (passender Wellendurchmesser) kollidiert. Die freie Länge ist die Länge ohne Belastung; die Differenz zur Einbaulänge ergibt die Vorverformung. Der Windungsdurchmesser ändert sich unter Last, daher ist ausreichend Spiel vorzusehen.

4. 4. Werkstoff passend zur Umgebung wählen

   Dieses Produkt: Werkstoff SUS301-CSP

   Klaviersaitendraht SWP-A hat hohe Festigkeit, rostet jedoch leicht, weshalb viele Produkte korrosionsschützend geölt sind. In feuchter oder zu reinigender Umgebung kommen Edelstähle wie SUS304-WPB in Frage, bei stark korrosiven Umgebungen wie Meerwasser Titan.

5. 5. Zugfeder: Vorspannkraft und Hakenform

   Dicht gewickelte Zugfedern besitzen eine Vorspannkraft, also die Last, die zum Beginn des Auseinanderziehens erforderlich ist. Soll sich das Bauteil mit geringer Kraft bewegen, ist der Wert der Vorspannkraft zu prüfen. Außerdem ist zu kontrollieren, ob die Hakenform wie Umkehrhaken, 90-Grad- oder 180-Grad-Haken zur Gegenseite passt.

6. 6. Drehfeder: Winkel und Ausrichtung der Schenkel

   Bei Drehfedern sind das Drehmoment bei Nutzwinkel (Drehfederkonstante × Winkel) und die Schenkellänge zu prüfen. Die Windungsrichtung wird passend zur Verdrehrichtung gewählt, und die Feder wird üblicherweise in Aufwickelrichtung eingesetzt. Bei freien Größen ist zusätzlich die Biegerichtung anzugeben.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Federn im Überblick und alle Produkte

Beschreibung

Feder, die auf einer Trommel aufgewickelt ist und unabhängig von der Auszugslänge eine nahezu konstante Kraft erzeugt. Die Lebensdauer wird über die Anzahl der Wiederholungsnutzungen verwaltet.

Häufige Fragen

Q. Für welche Anwendungen und in welchem Lastbereich kann die Konstantkraftfeder (Typ C) eingesetzt werden?

A. Sie kann zum Hängen und Ausbalancieren schwerer Lasten sowie zum Ziehen und Drücken mit konstanter Kraft eingesetzt werden. Die maximale Last beträgt 0,98 bis 197 N, der Hub 500 bis 1.500 mm.

Q. Ändert sich die Ausgangskraft der Konstantkraftfeder (Typ C) mit der Auszugslänge?

A. Nein. Der Typ C liefert unabhängig vom Hub eine nahezu konstante Kraft.

Q. Wie wird die Lebensdauer der Konstantkraftfeder (Typ C) verwaltet?

A. Die Lebensdauer wird über die Anzahl der Wiederholungsnutzungen verwaltet, und sie kann eingestellt werden.

Q. Aus welchem Material besteht die Konstantkraftfeder (Typ C)?

A. Das Material ist SUS301-CSP.

Von AI auf Grundlage der Quelldokumente erstellt.

Quelldokumente

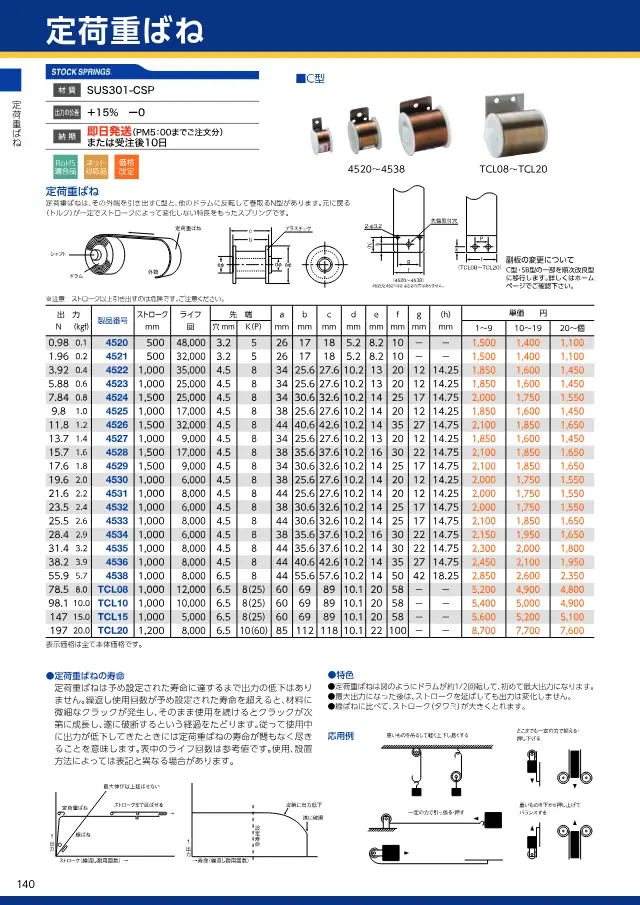

• Katalog スプリングネット 製品カタログ（ばね類） 178 Seiten Seite 144 öffnen
