Kettenauflage RS-CR2

Typenbezeichnung RS-CR2 / チェーン受け台・チェーンバイス / Tsubakimoto Chain Co. (Offizielle Website) / Auf Seite 1 des Dokuments

Kettenauflage zum Abstützen von einreihigen Rollenketten (RS25) beim Trennen.

Zuletzt geprüft: (Datum, an dem der Inhalt mit dem Quelldokument abgeglichen wurde)

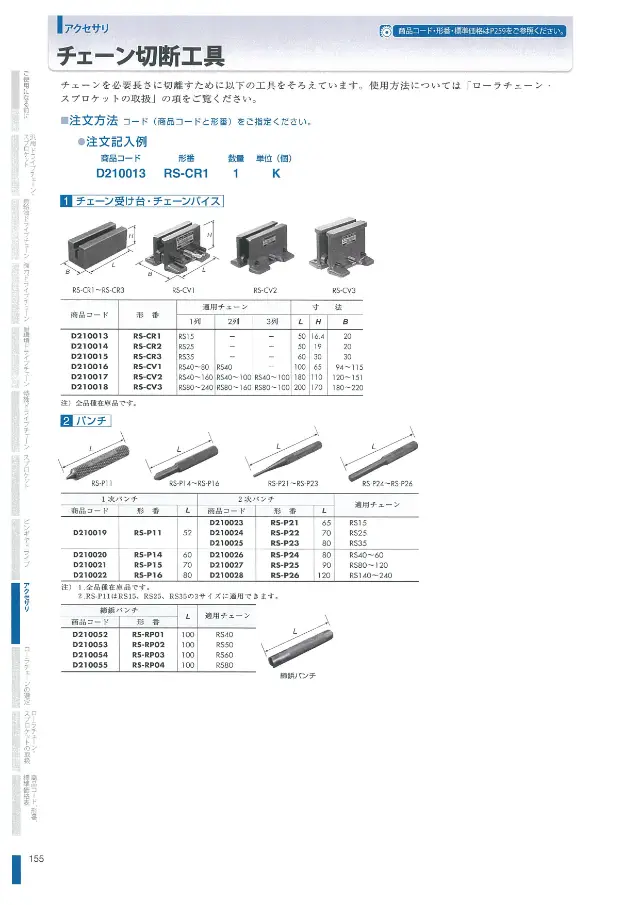

Kettenauflage RS-CR2 auf Seite 1 von „チェーン切断工具“ (Tsubakimoto Chain Co.)
Quelle: Tsubakimoto Chain Co.「チェーン切断工具」Seite 1
Verkleinerte Abbildung der betreffenden Seite aus dem Dokument. Das Urheberrecht liegt bei Tsubakimoto Chain Co..Entfernung beantragen

Spezifikationen

Anwendbare Kette (einreihig) RS25
Gesamtlänge L 50 mm
高さH 19 mm
Breite B 20 mm

チェーン受け台・チェーンバイス – Modellvergleich

Vergleichen Sie 6 Modelle derselben Serie anhand ihrer Spezifikationen.

Typenbezeichnung Anwendbare Kette (einreihig) Anwendbare Kette (zweireihig) Anwendbare Kette (dreireihig) Gesamtlänge L 高さH Breite B
RS-CR1 RS15 — — 50 mm 16.4 mm 20 mm
RS-CR2 Dieses Produkt RS25 — — 50 mm 19 mm 20 mm
RS-CR3 RS35 — — 60 mm 30 mm 30 mm
RS-CV1 RS40～80 RS40 — 100 mm 65 mm 94～115 mm
RS-CV2 RS40～160 RS40～100 RS40～100 180 mm 110 mm 120～151 mm
RS-CV3 RS80～240 RS80～160 RS80～100 200 mm 170 mm 180～220 mm

Kettenschraubstock richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (RS-CR2).

  1. 1. Teilung der einreihigen Kette prüfen

    Dieses Produkt: Anwendbare Kette (einreihig) RS25

    Nut- und Bolzenfreiraum der Auflage bzw. des Schraubstocks sind auf Teilung und Rollendurchmesser der Kette abgestimmt. Es gibt Ausführungen für bestimmte Nennnummern wie RS15, RS25 oder RS35. Daher ist zu prüfen, ob die verwendete Nennnummer im Anwendungsbereich enthalten ist.

  2. 2. Eignung für zweireihige Ketten prüfen

    Zweireihige Ketten haben längere Bolzen und erfordern eine Abstützung der Platten über die gesamte Breite. Einreihige Ausführungen können dies nicht ausreichend leisten, sodass sich die Platten verformen können. Es ist zu prüfen, ob die zweireihige Nennnummer in den Angaben zum Anwendungsbereich aufgeführt ist.

  3. 3. Eignung für dreireihige Ketten prüfen

    Anlagen mit dreireihigen Ketten benötigen eine mittlere oder größere Ausführung, die bis zu drei Reihen aufnehmen kann. Die zulässigen Nennnummern für dreireihige Ketten sind oft enger begrenzt als für ein- und zweireihige, daher ist die Kombination aus Reihenzahl und Nennnummer zu prüfen.

  4. 4. Breitenmaß und Verstellbereich betrachten

    Dieses Produkt: Breite B 20 mm

    Die Breite liegt je nach Produkt zwischen 20 und 220 mm, verstellbare Ausführungen geben den Bereich an. Anhand der Breite B ist zu beurteilen, ob mehrreihige oder große Ketten aufgenommen werden können und ob das Werkzeug auf die Werkbank oder den verfügbaren Platz passt.

  5. 5. Gesamtlänge und Höhe für Aufstellung prüfen

    Dieses Produkt: 高さH 19 mm

    Die Gesamtlänge beträgt bei den gelisteten Produkten 50 bis 200 mm, die Höhe 16,4 bis 170 mm. Großkettenausführungen sind höher und schwerer. Anhand der Maße sind Befestigung im Schraubstock, Standsicherheit auf der Werkbank und die Handhabbarkeit zu prüfen.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Kettenschraubstock im Überblick und alle Produkte

Anwendungen

  • Trennen von Rollenketten

Häufige Fragen

Q. Für welche Kettenarten beim Trennen kann RS-CR2 verwendet werden?
A. RS-CR2 ist eine Kettenauflage, die einreihige Rollenketten (RS25) beim Trennen abstützt.
Q. Wie lauten die Abmessungen (Länge L, Höhe H, Breite B) von RS-CR2?
A. Die Gesamtlänge L beträgt 50 mm, die Höhe H 19 mm und die Breite B 20 mm.
