Muelle de torsión

Cómo elegir Resortes

Aspectos que conviene revisar en la selección, con los valores de este producto (Muelle de torsión).

1. 1. Seleccionar la constante del resorte según la fuerza necesaria

   La constante del resorte k es la carga necesaria para deformarlo 1 mm. Multiplique este valor por la deflexión durante el montaje y durante el funcionamiento para comprobar si se obtiene la fuerza requerida. Los productos catalogados van de 0,007 a 9,91 N/mm, por lo que conviene prever un margen que tenga en cuenta la dispersión (tolerancia de la constante del resorte, por ejemplo ±10 %).

2. 2. Respetar la carga máxima y el límite de deflexión

   Si se usa por encima de la carga máxima o de la deflexión máxima, se producen asentamientos (deformación permanente) o roturas. Compruebe que la carga en el punto máximo de la carrera de uso no supere la carga máxima y que, en los resortes de compresión, no se alcance la longitud de bloque.

3. 3. Espacio de montaje, diámetro exterior y longitud libre

   Verifique que el diámetro exterior quepa en el orificio o carcasa y que el diámetro interior no interfiera con el eje correspondiente (diámetro de eje aplicable). La longitud libre es la longitud sin carga; la diferencia con la longitud de montaje es la deflexión inicial. El diámetro de la espira varía al aplicar carga, por lo que debe dejarse holgura suficiente.

4. 4. Elegir un material adecuado al entorno de uso

   El alambre de piano SWP-A tiene alta resistencia, pero se oxida con facilidad, por lo que muchos productos se suministran con tratamiento de aceite anticorrosivo. En entornos con humedad o lavados, son candidatos los aceros inoxidables como el SUS304-WPB; en entornos de corrosión severa, como el agua de mar, el titanio es una opción.

5. 5. Resortes de tracción: tensión inicial y forma de gancho

   Los resortes de tracción de espiras juntas tienen una tensión inicial, es decir, la carga necesaria para empezar a estirarlos. En aplicaciones que requieren mover la pieza con poca fuerza, verifique el valor de la tensión inicial. Compruebe también que la forma del gancho, como gancho invertido, de 90 grados o de 180 grados, sea compatible con el modo de enganche del elemento opuesto.

6. 6. Resortes de torsión: ángulo y dirección de los brazos

   En los resortes de torsión, verifique el par a el ángulo de uso (constante de torsión × ángulo) y la longitud del brazo. El sentido de arrollamiento debe coincidir con el sentido de torsión, y lo habitual es usarlos con el arrollamiento en el sentido de cierre. En los productos de tamaño libre, especifique también la dirección de flexión.

Esta guía ha sido elaborada por AI a partir de la documentación y las especificaciones de los productos publicados.

Qué es Resortes y todos los productos

Descripción

Muelle que resiste cargas en dirección de torsión. Disponible en devanado a derecha y a izquierda, y también se ofrecen productos de tamaño libre.

Preguntas frecuentes

Q. ¿Qué tipos de devanado tiene el muelle de torsión?

A. Hay devanado a derecha y devanado a izquierda. Se puede seleccionar según la aplicación.

Q. ¿Qué tipo de carga resiste el muelle de torsión?

A. Es un muelle que resiste cargas en dirección de torsión.

Q. ¿En qué aplicaciones se usa el muelle de torsión de la serie STOCK SPRINGS?

A. Se utiliza en aplicaciones de retorno en mecanismos de rotación.

Q. ¿Hay muelles de torsión de tamaño libre?

A. Sí, se ofrecen productos de tamaño libre. El producto es compatible con tamaño libre.

Elaborado por AI a partir del contenido de los documentos de origen.

Documentos de origen

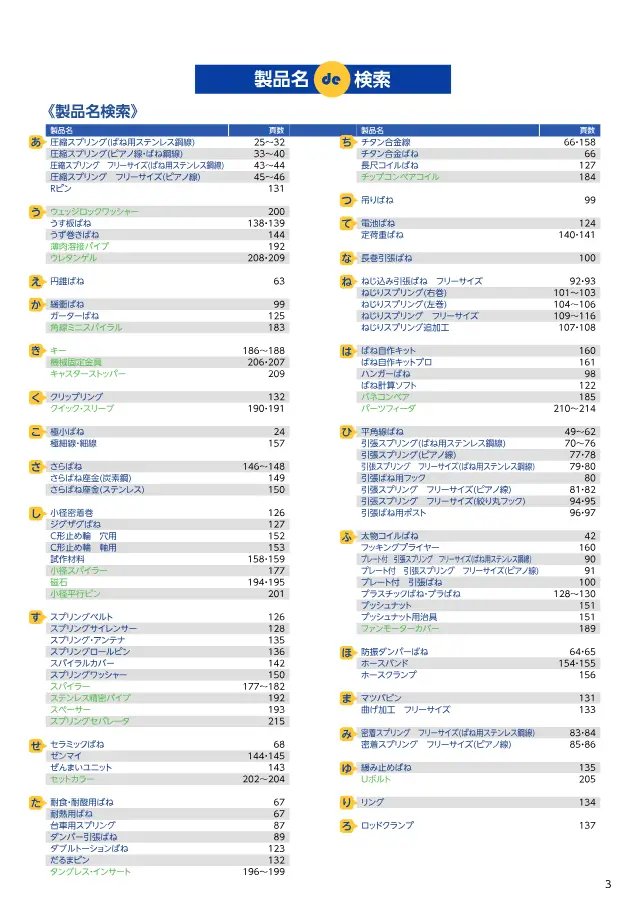

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir la página 7
