UCFE type (Flange unit, cylindrical bore with set screw)

Spesifikasi

Cara memilih Unit bantalan

Poin yang perlu diperiksa saat memilih, beserta nilai untuk produk ini (UCFE type (Flange unit, cylindrical bore with set screw)).

1. 1. Pilih diameter dalam yang sesuai dengan diameter poros

   Produk ini: Diameter poros d 12～60 mm

   Unit diberi nama menurut diameter poros yang diterapkan, dan sistem metrik serta inci digunakan bercampur. Periksa sistem ukuran poros dan pilih diameter yang sesuai. Untuk lubang silindris tipe sekrup set atau tipe kollar, toleransi poros yang longgar masih dapat digunakan, tetapi jika tersedia nilai toleransi poros yang disarankan, ikuti nilai tersebut.

2. 2. Periksa umur dengan beban dinamis dasar

   Produk ini: Beban dinamis dasar Cr 12.8～52.5 kN

   Beban dinamis dasar Cr merupakan nilai acuan untuk perhitungan umur. Hitung umur yang dibutuhkan dari beban radial dan beban aksial pada poros serta kecepatan putar, lalu pilih ukuran dengan Cr yang memiliki margin cukup. Nilai dapat berbeda pada seri bantalan yang berbeda meskipun diameter porosnya sama.

3. 3. Tinjau beban statis dan beban kejut dengan C0r

   Produk ini: Beban statis dasar terukur C0r 6.65～36.0 kN

   Untuk aplikasi dengan putaran rendah, osilasi, atau beban besar dan kejut saat berhenti, periksa rasio beban terhadap beban statis dasar C0r. Pada peralatan beban berat seperti leveler, margin beban statis juga menjadi pertimbangan pemilihan selain beban dinamis.

4. 4. Pilih metode penguncian poros sesuai aplikasi

   Tipe sekrup set mudah dipasang dan cocok untuk penggunaan umum, tipe kollar pengunci eksentrik cocok untuk aplikasi dengan arah putaran yang tetap, dan tipe lubang tirus dengan adaptor memberikan pengikatan poros yang kuat serta cocok untuk getaran dan kecepatan tinggi. Kunci utama pencegahan kendor pada tipe sekrup set adalah pengencangan dengan torsi yang ditentukan.

5. 5. Periksa kecepatan putar dan kondisi suhu

   Kecepatan putar izin bervariasi tergantung metode penguncian dan jenis seal. Pada lingkungan bersuhu tinggi, selain batas suhu, periksa juga suhu operasi yang dapat ditoleransi oleh material seal dan gemuk yang diisikan. Untuk suhu tinggi dan kecepatan tinggi, tipe yang dapat diberi pelumasan ulang akan memudahkan perawatan.

6. 6. Batas toleransi posisi pemasangan dan kemiringan

   Bantalan sisipan dengan permukaan luar berbentuk bola dapat menyerap kemiringan poros akibat kesalahan pemasangan. Periksa nilai misalignment yang diizinkan, dan pastikan akurasi rangka serta lenturan poros berada dalam rentang tersebut. Jika dilakukan pelumasan ulang, perhatikan bahwa sudut yang diizinkan menjadi lebih kecil.

Panduan ini ditulis oleh AI berdasarkan dokumen dan item spesifikasi produk yang tercantum.

Tentang Unit bantalan dan semua produk

Deskripsi

Rumah flens dari besi cor nodular yang ringan dan berkekuatan tinggi. Kompatibel dengan unit bantalan NSK standar, tersedia tipe berpelumas dan tipe tanpa pelumas.

FAQ

Q. Berapa rentang diameter poros d dan berapa beban dinamis dasar Cr serta beban statis dasar C0r untuk UCFE type (tipe lubang silindris dengan pengunci sekrup set)?

A. Diameter poros d berkisar 12～60 mm, beban dinamis dasar Cr 12,8～52,5 kN, dan beban statis dasar C0r 6,65～36,0 kN.

Q. Apakah UCFE type kompatibel dengan unit bantalan NSK standar?

A. Ya, unit ini kompatibel dengan unit bantalan NSK standar.

Q. Apa bahan dan keunggulan rumah flens pada UCFE type?

A. Rumah flens terbuat dari besi cor nodular, ringan dan berkekuatan tinggi.

Q. Jenis apa saja yang tersedia untuk UCFE type, dan berapa massanya?

A. Tersedia tipe berpelumas dan tipe tanpa pelumas. Massanya 0,4～3,4 kg.

Q. Untuk apa UCFE type digunakan?

A. Digunakan untuk menopang poros pada mesin industri umum.

Ditulis oleh AI berdasarkan isi dokumen sumber.

Dokumen sumber

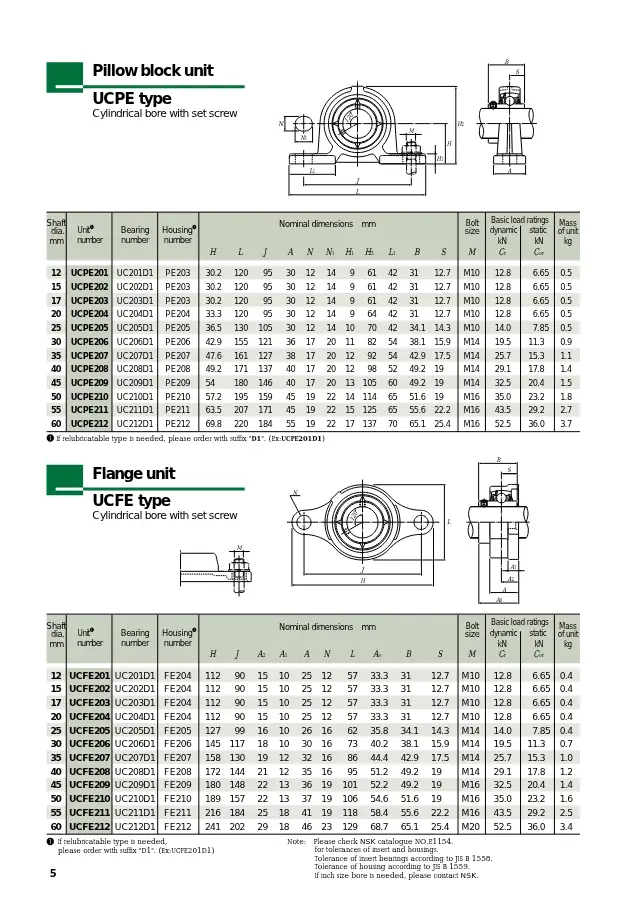

• Katalog Ball Bearing Units with Ductile Cast Iron Housing 11 halaman Buka halaman 6
