Tipo AELPE (unità cuscinetto a blocco, foro cilindrico con collare di bloccaggio eccentrico)

AELPE / NSK Ltd. (Sito ufficiale) / Riportato a pagina 9 del documento

Unità cuscinetto a blocco in ghisa sferoidale con fissaggio tramite collare di bloccaggio eccentrico, diametro 20～50 mm.

Ultima verifica: (data di verifica del contenuto sul documento di origine)

Tipo AELPE (unità cuscinetto a blocco, foro cilindrico con collare di bloccaggio eccentrico) a pagina 9 di "Ball Bearing Units with Ductile Cast Iron Housing" di NSK Ltd.
Fonte: NSK Ltd.「Ball Bearing Units with Ductile Cast Iron Housing」pagina 9

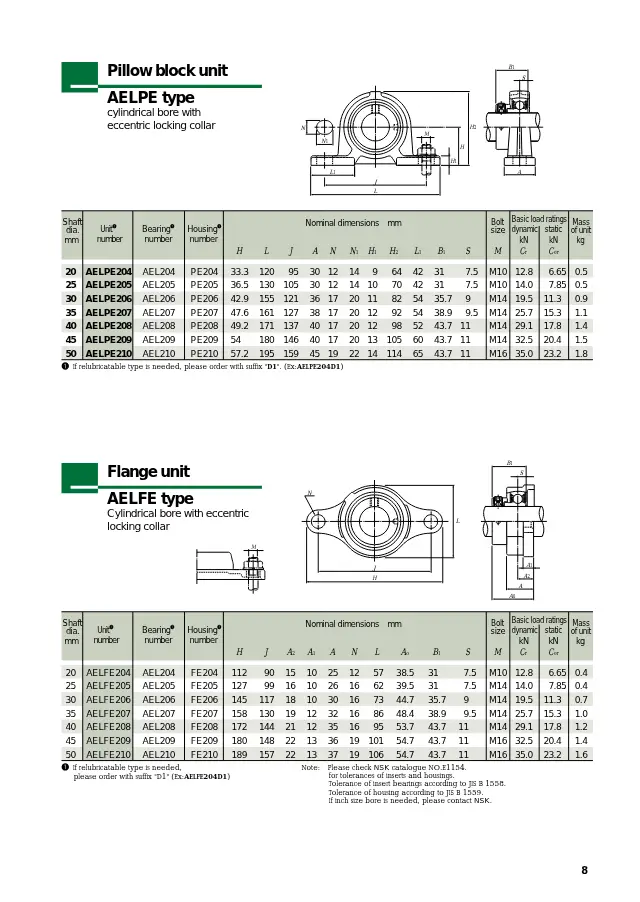

Immagine ridotta della pagina pertinente citata dal documento. Copyright di NSK Ltd..Richiedi la rimozione

Specifiche

Diametro d dell'albero 20～50 mm
Capacità di carico dinamica nominale di base Cr 12.8～35.0 kN
Carico statico nominale di base C0r 6.65～23.2 kN
Massa 0.5～1.8 kg

Come scegliere Unità cuscinetto

Aspetti da verificare nella scelta, con i valori di questo prodotto (Tipo AELPE (unità cuscinetto a blocco, foro cilindrico con collare di bloccaggio eccentrico)).

  1. 1. Scegliere il foro in base al diametro dell'albero

    Questo prodotto: Diametro d dell'albero 20～50 mm

    Le unità sono identificate dal diametro dell'albero applicabile e si trovano sia in serie metrica sia in serie in pollici. Verificare il sistema dimensionale dell'albero e selezionare il diametro corrispondente. Il tipo con foro cilindrico e grano di arresto o collare può funzionare anche con tolleranze d'albero più larghe, ma se è indicata una tolleranza d'albero consigliata occorre attenersi a quella.

  2. 2. Verificare la durata con il carico dinamico

    Questo prodotto: Capacità di carico dinamica nominale di base Cr 12.8～35.0 kN

    Il carico dinamico di base Cr è il valore di riferimento per il calcolo della durata. Calcolare la durata richiesta a partire dai carichi radiali e assiali sull'albero e dalla velocità di rotazione, quindi scegliere una dimensione con un Cr adeguatamente superiore. A parità di diametro dell'albero, il valore varia in funzione della serie del cuscinetto.

  3. 3. Verificare carichi statici e d'urto con C0r

    Questo prodotto: Carico statico nominale di base C0r 6.65～23.2 kN

    Per applicazioni a bassa velocità, con oscillazione o con forti carichi o urti durante l'arresto, occorre controllare il rapporto di carico rispetto al carico statico di base C0r. Nelle macchine a carico gravoso come le raddrizzatrici, oltre al carico dinamico è importante anche il margine statico come criterio di selezione.

  4. 4. Scegliere il sistema di fissaggio in base all'applicazione

    Il grano di arresto è semplice da montare e adatto ad usi generici, il collare ad eccentrico autobloccante è indicato per applicazioni con senso di rotazione costante, mentre il foro conico con bussola assicura un serraggio affidabile ed è adatto a vibrazioni e alte velocità. Per il grano di arresto, il corretto serraggio alla coppia prescritta è il punto chiave per evitare allentamenti.

  5. 5. Controllare velocità di rotazione e temperatura

    La velocità di rotazione ammissibile varia in funzione del sistema di fissaggio e del tipo di tenuta. In ambienti ad alta temperatura occorre verificare, oltre al limite termico, la temperatura utilizzabile del materiale di tenuta e del grasso di riempimento. Per alte temperature e alte velocità è preferibile una versione a lubrificazione ricaricabile, che facilita la manutenzione.

  6. 6. Tolleranza di montaggio e inclinazione ammissibile

    I cuscinetti a inserto con anello esterno sferico possono compensare l'inclinazione dell'albero dovuta a errori di montaggio. Verificare il valore di disallineamento ammissibile e controllare che la precisione del telaio e l'inflessione dell'albero rientrino in tale limite. In caso di rilubrificazione occorre tenere presente che l'angolo ammissibile si riduce.

Questa guida è stata redatta dall'AI sulla base dei documenti e delle specifiche dei prodotti elencati.

Cos'è Unità cuscinetto e tutti i prodotti

Descrizione

Tipo a blocco con alloggiamento in ghisa sferoidale combinato con collare di bloccaggio eccentrico.

Caratteristiche

  • Realizzato in ghisa sferoidale, leggero e ad alta resistenza
  • Fissaggio tramite collare di bloccaggio eccentrico

Applicazioni

  • Supporto d'albero per macchinari industriali generici

Domande frequenti

Q. Fino a quale diametro d'albero sono disponibili i tipi AELPE?
A. Il diametro d'albero d è compreso tra 20～50 mm.
Q. Quali sono il carico dinamico nominale di base e il carico statico nominale di base dei tipi AELPE?
A. Il carico dinamico nominale di base Cr è compreso tra 12.8～35.0 kN e il carico statico nominale di base C0r tra 6.65～23.2 kN.
Q. Quali sono il materiale dell'alloggiamento e il metodo di fissaggio dei tipi AELPE?
A. L'alloggiamento è in ghisa sferoidale e il fissaggio avviene tramite collare di bloccaggio eccentrico. Essendo in ghisa sferoidale, è leggero e ad alta resistenza.
Q. Qual è la massa dei tipi AELPE e quali sono le applicazioni principali?
A. La massa è compresa tra 0.5～1.8 kg. Sono utilizzati per il supporto d'albero di macchinari industriali generici.
