Chiavette a sezione tonda e semicircolare (inox)

Specifiche

Confronto modelli 両丸・片丸キー

Confronta per specifiche 2 modelli della stessa serie.

Come scegliere Elementi meccanici

Aspetti da verificare nella scelta, con i valori di questo prodotto (4801R〜4879K).

1. 1. Scegliere larghezza e altezza compatibili con la cava della chiavetta

   Questo prodotto: 幅b 3〜12 mm

   La larghezza b e l'altezza h della chiavetta sono combinate secondo la norma in funzione del diametro dell'albero; si selezionano in base alle dimensioni della cava sul lato albero e sul lato accoppiato (ingranaggio o puleggia). Le larghezze dei prodotti in catalogo sono comprese tra 3 e 14 mm, le altezze tra 3 e 9 mm. Un accoppiamento della larghezza troppo lasco provoca gioco, mentre uno troppo stretto impedisce il montaggio.

2. 2. Verificare l'altezza in combinazione con la profondità delle cave

   Questo prodotto: Altezza h 3〜8 mm

   L'altezza h deve essere adeguata rispetto alla somma della profondità della cava sull'albero e della cava sul mozzo. Se è troppo alta il componente accoppiato non entra, se è troppo bassa la coppia trasmissibile risulta insufficiente. Verificare la dimensione nominale nella tabella normativa insieme alla larghezza.

3. 3. Determinare la lunghezza in base al mozzo e alla coppia trasmessa

   Questo prodotto: Lunghezza L 10〜75 mm

   La lunghezza L della chiavetta deve rientrare nella lunghezza del mozzo (foro) dell'ingranaggio o della puleggia e deve garantire resistenza al taglio e alla pressione superficiale per la coppia trasmessa. Le lunghezze dei prodotti in catalogo sono comprese tra 10 e 80 mm. Verificare inoltre che la forma delle estremità, a doppio o singolo arrotondamento, sia compatibile con la forma della cava sull'albero (ad esempio estremità tonda ottenuta con fresa a candela).

4. 4. Scegliere il materiale in base all'ambiente d'uso

   Questo prodotto: Materiale SUS316

   Per le macchine di uso generale si usa acciaio al carbonio come S50C; in ambienti esposti ad acqua o sostanze chimiche, oppure in impianti per l'industria alimentare, si usa acciaio inossidabile come SUS316 con elevata resistenza alla corrosione. Occorre inoltre considerare la differenza di resistenza dovuta alla combinazione dei materiali di chiavetta, albero e mozzo, e la corrosione causata dal contatto tra metalli dissimili.

5. 5. Adattare le coperture al diametro esterno della ventola

   La copertura motore ventola (carter ventola) va selezionata in base al diametro esterno D della ventola da installare. Il diametro esterno dei prodotti in catalogo è compreso tra 51 e 154 mm. Verificare anche la posizione dei fori di fissaggio e se il trattamento superficiale, come la cromatura trivalente, soddisfa i requisiti di resistenza alla corrosione dell'ambiente di installazione.

6. 6. Verificare il diametro del filo e il diametro interno per spine e molle

   Per spine e molle realizzate con filo metallico, resistenza e forza elastica variano in funzione del diametro del filo. Il diametro del filo dei prodotti in catalogo è compreso tra 1,2 e 1,8 mm, il diametro interno tra 27 e 31 mm. La selezione va effettuata confrontando le relazioni dimensionali con l'albero o il foro accoppiato e verificando che il diametro del filo sia adeguato al carico richiesto.

Questa guida è stata redatta dall'AI sulla base dei documenti e delle specifiche dei prodotti elencati.

Cos'è Elementi meccanici e tutti i prodotti

Descrizione

Realizzate in SUS316 resistente alla corrosione. Confezione da 5 pezzi per imballo, spedizione in giornata disponibile.

Domande frequenti

Q. Qual è il materiale delle chiavette a sezione tonda e semicircolare (inox) 4801R-4879K?

A. Il materiale è SUS316. Si tratta di un materiale resistente alla corrosione.

Q. Quali sono i campi dimensionali delle chiavette a sezione tonda e semicircolare (inox) 4801R-4879K?

A. La larghezza b è di 3-12 mm, l'altezza h di 3-8 mm e la lunghezza L di 10-75 mm.

Q. Quanti pezzi contiene una confezione delle chiavette a sezione tonda e semicircolare (inox) 4801R-4879K e per quali applicazioni si possono usare?

A. Ogni confezione contiene 5 pezzi. Sono utilizzate per il fissaggio di alberi con ingranaggi e pulegge.

Q. Le chiavette a sezione tonda e semicircolare (inox) 4801R-4879K sono disponibili per la spedizione in giornata?

A. Sì, è disponibile la spedizione in giornata.

Redatto dall'AI sulla base del contenuto dei documenti di origine.

Documenti di origine

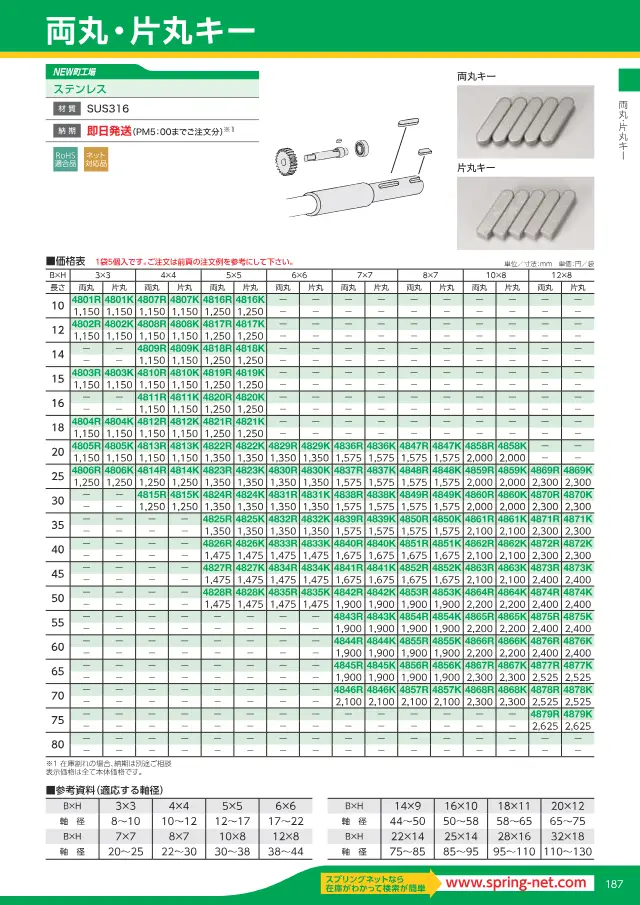

• Catalogo スプリングネット 製品カタログ（ページ抜粋） 43 pagine Apri pagina 13
