Molla a compressione (taglia libera, filo d'acciaio inossidabile per molle)

Specifiche

Confronto modelli フリーサイズ圧縮スプリング

Confronta per specifiche 2 modelli della stessa serie.

Come scegliere Molle

Aspetti da verificare nella scelta, con i valori di questo prodotto (Molla a compressione (taglia libera, filo d'acciaio inossidabile per molle)).

1. 1. Selezione della costante elastica in base alla forza richiesta

   La costante elastica k è il carico necessario per flettere la molla di 1 mm. Moltiplicandola per la deformazione in fase di montaggio e in fase di funzionamento si verifica se si ottiene la forza richiesta. I prodotti in catalogo variano da 0,007 a 9,91 N/mm; occorre considerare un margine adeguato anche per la tolleranza della costante elastica (ad esempio ±10%).

2. 2. Rispetto del carico massimo e del limite di deformazione

   Superare il carico massimo o la deflessione massima può causare cedimento (deformazione permanente) o rottura. Verificare che il carico nel punto di corsa massimo rientri nel carico massimo e che, nelle molle di compressione, non si raggiunga la lunghezza a spire chiuse.

3. 3. Spazio di installazione, diametro esterno e lunghezza libera

   Questo prodotto: Diametro esterno D 5〜60 mm

   Verificare che il diametro esterno entri nel foro o nel contenitore e che il diametro interno non interferisca con l'albero passante (diametro dell'albero applicabile). La lunghezza libera è la lunghezza senza carico; la differenza rispetto alla lunghezza di montaggio corrisponde alla deformazione iniziale. Il diametro delle spire varia sotto carico, quindi occorre prevedere un gioco sufficiente.

4. 4. Scelta del materiale adatto all'ambiente d'uso

   Questo prodotto: Materiale SUS304-WPB

   Il filo armonico SWP-A offre un'elevata resistenza ma è soggetto a ruggine; molti prodotti sono forniti con trattamento di olio anticorrosivo. In ambienti umidi o soggetti a lavaggio sono consigliati acciai inossidabili come SUS304-WPB, mentre in ambienti fortemente corrosivi, come l'acqua di mare, si considera il titanio.

5. 5. Precarico e forma del gancio per le molle di trazione

   Le molle di trazione a spire serrate presentano una precarica, cioè il carico necessario per iniziare l'allungamento. Per applicazioni che richiedono di muovere carichi con una forza ridotta, verificare il valore della precarica. Controllare inoltre che la forma del gancio, come gancio rovescio, a 90° o a 180°, sia compatibile con il punto di aggancio della controparte.

6. 6. Angolo e direzione del braccio per le molle di torsione

   Per le molle di torsione occorre verificare la coppia all'angolo d'uso (costante elastica torsionale × angolo) e la lunghezza del braccio. La direzione di avvolgimento deve corrispondere alla direzione di torsione, di norma con l'avvolgimento nel senso di caricamento. Per i prodotti a dimensione libera è necessario specificare anche la direzione di piegatura.

Questa guida è stata redatta dall'AI sulla base dei documenti e delle specifiche dei prodotti elencati.

Cos'è Molle e tutti i prodotti

Descrizione

Materiale SUS304-WPB, avvolgimento destrorso. Il listino prezzi è suddiviso per diametro esterno: 5–27 mm e 28–60 mm. Per quantità da 1 a 50 pezzi la spedizione avviene entro 3 giorni. La costante elastica può essere verificata tramite un sito di calcolo semplificato.

Domande frequenti

Q. Quali sono i campi di valori per diametro esterno e diametro del filo delle molle a compressione a taglia libera?

A. Il diametro esterno D è compreso tra 5 e 60 mm e il diametro del filo d tra 0,4 e 5,0 mm.

Q. Con quale incremento si può scegliere la lunghezza libera delle molle a compressione a taglia libera e qual è il campo disponibile?

A. La lunghezza libera L è compresa tra 11 e 400 mm e può essere specificata con incrementi di 1 mm.

Q. Quali sono il materiale e il senso di avvolgimento delle molle a compressione a taglia libera?

A. Il materiale è SUS304-WPB e il senso di avvolgimento è destrorso.

Q. Come si può verificare la costante elastica delle molle a compressione a taglia libera?

A. La costante elastica può essere verificata tramite un sito di calcolo semplificato.

Q. Le molle a compressione a taglia libera hanno listini prezzi diversi in base al diametro esterno?

A. Sì. Il listino prezzi è suddiviso per diametro esterno: 5–27 mm e 28–60 mm.

Redatto dall'AI sulla base del contenuto dei documenti di origine.

Documenti di origine

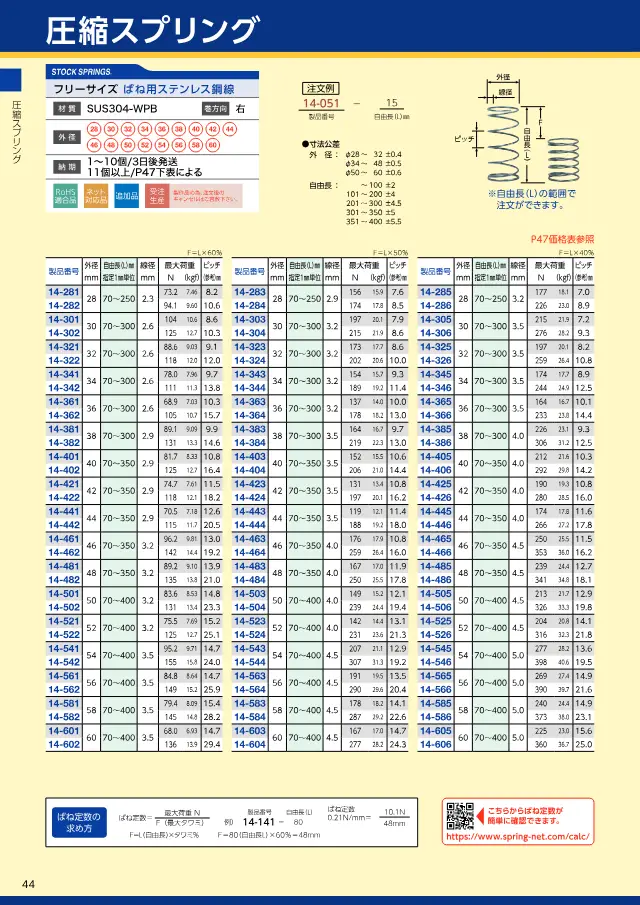

• Catalogo スプリングネット 製品カタログ（ばね類） 178 pagine Apri pagina 48
