Bobina per trasportatore di trucioli

Specifiche

Come scegliere Molle

Aspetti da verificare nella scelta, con i valori di questo prodotto (M5101〜M5110).

1. 1. Selezione della costante elastica in base alla forza richiesta

   La costante elastica k è il carico necessario per flettere la molla di 1 mm. Moltiplicandola per la deformazione in fase di montaggio e in fase di funzionamento si verifica se si ottiene la forza richiesta. I prodotti in catalogo variano da 0,007 a 9,91 N/mm; occorre considerare un margine adeguato anche per la tolleranza della costante elastica (ad esempio ±10%).

2. 2. Rispetto del carico massimo e del limite di deformazione

   Superare il carico massimo o la deflessione massima può causare cedimento (deformazione permanente) o rottura. Verificare che il carico nel punto di corsa massimo rientri nel carico massimo e che, nelle molle di compressione, non si raggiunga la lunghezza a spire chiuse.

3. 3. Spazio di installazione, diametro esterno e lunghezza libera

   Verificare che il diametro esterno entri nel foro o nel contenitore e che il diametro interno non interferisca con l'albero passante (diametro dell'albero applicabile). La lunghezza libera è la lunghezza senza carico; la differenza rispetto alla lunghezza di montaggio corrisponde alla deformazione iniziale. Il diametro delle spire varia sotto carico, quindi occorre prevedere un gioco sufficiente.

4. 4. Scelta del materiale adatto all'ambiente d'uso

   Questo prodotto: Materiale SHP-90 (acciaio al carbonio ad alto contenuto di manganese)

   Il filo armonico SWP-A offre un'elevata resistenza ma è soggetto a ruggine; molti prodotti sono forniti con trattamento di olio anticorrosivo. In ambienti umidi o soggetti a lavaggio sono consigliati acciai inossidabili come SUS304-WPB, mentre in ambienti fortemente corrosivi, come l'acqua di mare, si considera il titanio.

5. 5. Precarico e forma del gancio per le molle di trazione

   Le molle di trazione a spire serrate presentano una precarica, cioè il carico necessario per iniziare l'allungamento. Per applicazioni che richiedono di muovere carichi con una forza ridotta, verificare il valore della precarica. Controllare inoltre che la forma del gancio, come gancio rovescio, a 90° o a 180°, sia compatibile con il punto di aggancio della controparte.

6. 6. Angolo e direzione del braccio per le molle di torsione

   Per le molle di torsione occorre verificare la coppia all'angolo d'uso (costante elastica torsionale × angolo) e la lunghezza del braccio. La direzione di avvolgimento deve corrispondere alla direzione di torsione, di norma con l'avvolgimento nel senso di caricamento. Per i prodotti a dimensione libera è necessario specificare anche la direzione di piegatura.

Questa guida è stata redatta dall'AI sulla base dei documenti e delle specifiche dei prodotti elencati.

Cos'è Molle e tutti i prodotti

Descrizione

Standard avvolgimento destrorso; avvolgimento sinistrorso su ordinazione. Pagamento in contrassegno non disponibile.

Domande frequenti

Q. Quali sono il materiale e l'intervallo di diametro esterno della bobina per trasportatore di trucioli M5101〜M5110?

A. Il materiale è SHP-90 (filo di acciaio al carbonio ad alto contenuto di manganese). Il diametro esterno è compreso tra 72 e 120 mm.

Q. Qual è il passo e la lunghezza standard della bobina per trasportatore di trucioli M5101〜M5110?

A. Il passo è compreso tra 60 e 125 mm. La lunghezza standard è di 2000 mm.

Q. La bobina per trasportatore di trucioli M5101〜M5110 può essere scelta con avvolgimento destrorso o sinistrorso?

A. Lo standard è l'avvolgimento destrorso. L'avvolgimento sinistrorso è disponibile su ordinazione.

Q. La bobina per trasportatore di trucioli M5101〜M5110 può essere ordinata specificando la lunghezza?

A. Sono disponibili realizzazioni su misura con lunghezza specificata.

Q. Per quali applicazioni viene utilizzata la bobina per trasportatore di trucioli M5101〜M5110?

A. Viene utilizzata per il trasporto di trucioli e di mangimi.

Redatto dall'AI sulla base del contenuto dei documenti di origine.

Documenti di origine

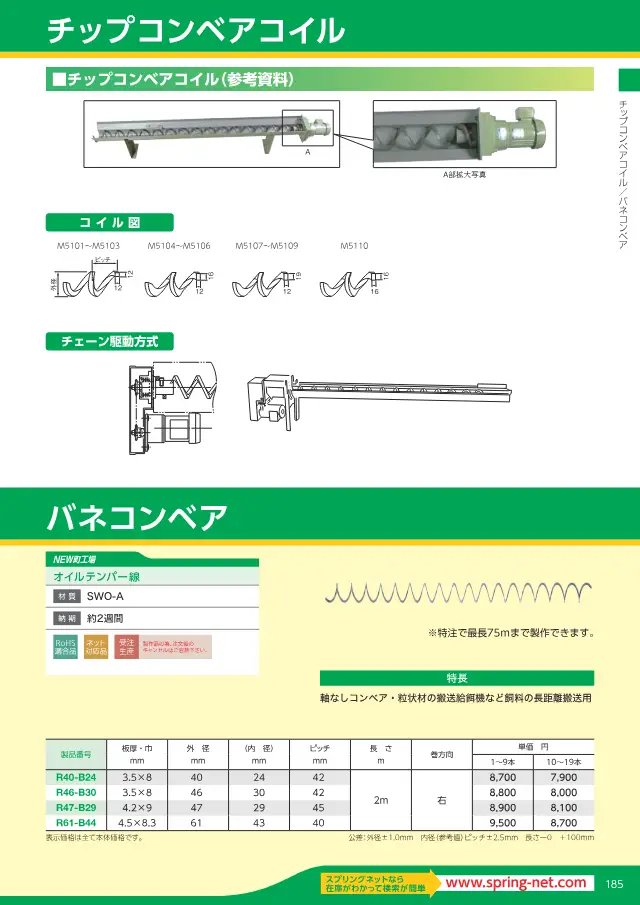

• Catalogo スプリングネット 製品カタログ（ページ抜粋） 43 pagine Apri pagina 11
