ハイアビリーアンギュラ玉軸受（HARシリーズ）

仕様

転がり軸受の選び方

選定のときに確認したいポイントと、この製品(3NC HAR013CA)の値です。

1. 1. 軸径・ハウジング穴に合う寸法

   内径dは軸の取付径、外径Dはハウジング穴径、幅Bは取付スペースに合わせて選びます。主要寸法はISO・JISの寸法系列で標準化されているため、呼び番号で互換品を探せます。円すいころ軸受では組立幅T、スラスト軸受では高さHも確認します。

2. 2. 寿命計算に基づく動定格荷重

   基本動定格荷重Crは定格寿命を計算する基準値で、運転時の等価荷重と回転数から必要な寿命を満たすかを確かめます。玉軸受では寿命が荷重比の3乗に比例するため、荷重に余裕を持たせると寿命が大きく延びます。

3. 3. 静止時・衝撃荷重への余裕

   基本静定格荷重C0rは、静止時や低速時に転動体と軌道に生じる永久変形の許容基準です。揺動運動や衝撃荷重がかかる用途では、最大荷重に対して静的安全係数を確保できるかをC0rで確認します。

4. 4. 運転回転数と潤滑方式

   限界回転数は潤滑方式で異なり、グリース潤滑と油潤滑で別の値が示されます。常用回転数が限界値を超えないかを確認し、高速域では保持器材質や精度等級も合わせて検討します。熱的な目安として基準回転数も参照できます。

5. 5. 精度等級と内部すきま

   精度等級(P0、P6、P5等)は回転精度や寸法精度を示し、工作機械主軸など高精度用途では上位等級を選びます。内部すきま(C2、CN、C3等)は、はめあいのしめしろや運転時の温度差による変化を見込んで選定します。

6. 6. 使用環境に合う材料・潤滑

   腐食・高温・真空・クリーン環境では、ステンレス鋼やセラミックス製の軌道輪・転動体、固体潤滑や真空用ふっ素グリースなどの仕様を選びます。使用温度範囲や低発じん性、食品用グリースの登録有無を用途条件と照合します。

この解説は、掲載製品の資料と仕様の項目をもとに AI が作成しました。

転がり軸受とは・製品一覧を見る

製品説明

工作機械主軸用に最適化されたアンギュラ玉軸受。R、C、D、Xタイプの形式があり、セラミック玉を使用したものもある。定位置予圧で高速性能を発揮し、従来品から置き換えが容易。

よくある質問

Q. 3NC HAR013CA（ハイアビリーアンギュラ玉軸受）の軸受内径は何mmですか？

A. 軸受内径（HAR013CA）は 65 mm です。

Q. 3NC HAR013CA はどのような用途に使えますか？

A. 工作機械主軸、オイルエア潤滑機器、グリース潤滑主軸に使用できます。

Q. 3NC HAR013CA の高速性能や発熱の特長を教えてください。

A. 従来品より温度上昇を20～30%低減（当社比）し、高速限界を1.2～1.5倍向上（当社比）しています。

Q. 3NC HAR013CA は従来品から置き換えられますか？

A. ISO規格準拠の外形寸法のため、従来品から置き換えが容易です。定位置予圧で高速性能を発揮します。

Q. 3NC HAR013CA の予圧と形式の種類を教えてください。

A. 定位置予圧は 150 N です。形式はR、C、D、Xタイプがあり、セラミック玉を使用したものもあります。

出典資料に書かれている内容をもとに AI が作成しました。

出典資料

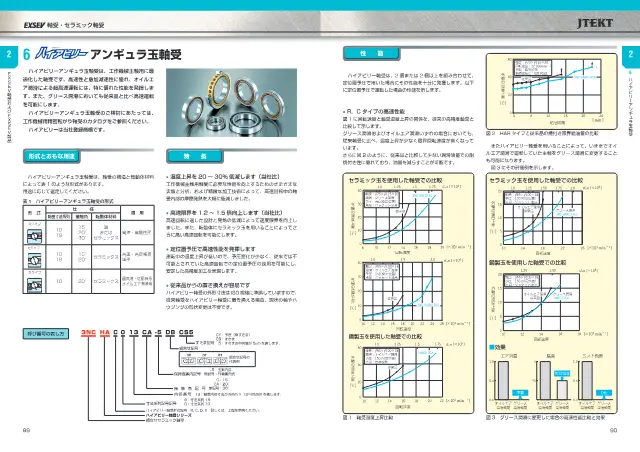

• カタログ 特殊環境用軸受シリーズ 軸受・セラミック軸受 (EXSEV Bearings and CERAMIC Bearings for Extreme Special Environments) 50ページを開く
