Kシリーズ 圧縮コイルばね

仕様

Kシリーズ の型番比較

同じシリーズの 2 型番を仕様で比較できます。

圧縮コイルばねの選び方

選定のときに確認したいポイントと、この製品(Kシリーズ 圧縮コイルばね)の値です。

1. 1. 必要な荷重とばね定数から選ぶ

   ばね定数は1mmたわませるのに必要な荷重です。取付け時と動作時の長さの差にばね定数を掛けると、発生する荷重を見積もれます。目標荷重がそのたわみ範囲で得られるかを計算し、ばね定数の値で候補を絞り込みます。

2. 2. 取付け穴と軸に合う外径・内径

   穴に入れる場合は外径、軸に通す場合は内径を確認します。圧縮するとコイル径がわずかに太くなるため、穴や軸との間にすき間を見込みます。掲載製品の外径は3〜11mmの範囲です。

3. 3. 自由長と取付けスペースを照合

   自由長は無負荷時の長さです。取付け長さとの差が初期のたわみになり、予圧荷重を決めます。細長いばねは座屈(横に折れ曲がること)しやすいため、ガイド軸やガイド穴の要否もあわせて検討します。

4. 4. 最大許容たわみ・荷重を超えない

   動作時の最大ストロークが最大許容たわみ以内に収まり、密着長に達しないことを確認します。許容値を超えて使うと、へたり(永久変形)や疲労破損の原因になります。繰返し動作する用途では余裕を持たせます。

5. 5. 環境に合わせて材質を選ぶ

   この製品: 材質 ステンレス鋼線 SUS304WPB

   SUS304WPBは耐食性があり、掲載例では-30〜+200℃で使用できます。ピアノ線やオイルテンパー線は高い強度を活かした用途に向きますが、錆びやすいため表面処理や防錆の要否を確認します。

6. 6. 座りを左右する端部形状

   端部を研削したばねは座面が平らで、荷重が軸方向にまっすぐかかり、傾きにくくなります。金型や治工具のように姿勢の安定が求められる用途では、研削の有無を確認します。

この解説は、掲載製品の資料と仕様の項目をもとに AI が作成しました。

圧縮コイルばねとは・製品一覧を見る

製品説明

日本ばね工業会規格に準拠した円筒形圧縮コイルばね。材質はステンレス鋼線SUS304WPBで、低温焼鈍により性能を高めている。使用温度範囲は－30℃～＋200℃。許容荷重は寿命保証ではなく使用上の目安として表示されている。

よくある質問

Q. Kシリーズ 圧縮コイルばねの材質と、使用できる温度範囲を教えてください。

A. 材質はステンレス鋼線SUS304WPBで、使用温度範囲は－30℃～＋200℃です。低温焼鈍により性能を高めています。

Q. Kシリーズ 圧縮コイルばねの線径と巻方向はどうなっていますか。

A. 線径は0.2～3.2mmに対応しており、巻方向は右巻です。

Q. Kシリーズ 圧縮コイルばねは、どのような規格に準拠していますか。

A. JIS規格に準拠した一般用途の冷間成形圧縮コイルばねです。日本ばね工業会規格に準拠した円筒形圧縮コイルばねです。

Q. Kシリーズ 圧縮コイルばねの許容荷重は保証値ですか。

A. 許容荷重は寿命保証ではなく、使用上の目安として表示されています。

出典資料に書かれている内容をもとに AI が作成しました。

出典資料

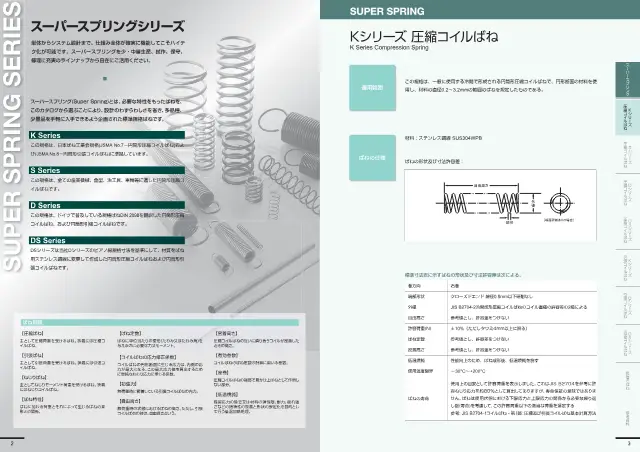

• カタログ SUPER SPRING 総合カタログ 40ページ 3ページを開く
