NUKRE 90 A

型番 NUKRE 90 A / NUKRE シリーズ(カムフォロア) / SKF / 資料の50ページに掲載

外径90mm級の偏心型カムフォロア(カラー付き)。

掲載情報の確認日: (掲載元の資料で内容を確認した日)

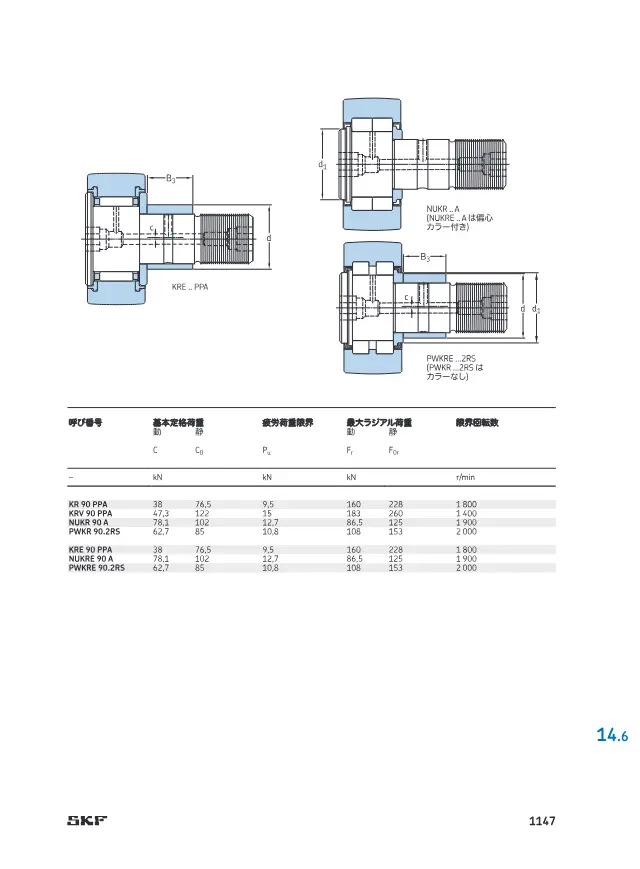

NUKRE 90 Aが掲載されているSKF「SKF トラックランナー軸受 (14 トラックランナー軸受)」50ページ
出典: SKF「SKF トラックランナー軸受 (14 トラックランナー軸受)」50ページ
資料の該当ページを縮小して引用しています。著作権はSKFに帰属します。掲載の停止はこちらから依頼できます。

仕様

基本動定格荷重Cr 78,1 kN
基本静定格荷重C0r 102 kN
限界回転数 1 900 r/min

NUKRE シリーズ(カムフォロア) の型番比較

同じシリーズの 8 型番を仕様で比較できます。

型番 基本動定格荷重Cr 基本静定格荷重C0r 限界回転数
NUKRE 35 A 16,8 kN 17,6 kN 5 000 r/min
NUKRE 40 A 19 kN 22 kN 4 500 r/min
NUKRE 47 A 28,6 kN 33,5 kN 3 800 r/min
NUKRE 52 A 29,7 kN 36 kN 3 200 r/min
NUKRE 62 A 41,3 kN 48 kN 2 600 r/min
NUKRE 72 A 45,7 kN 58,5 kN 2 000 r/min
NUKRE 80 A 69,3 kN 86,5 kN 1 900 r/min
NUKRE 90 A この製品 78,1 kN 102 kN 1 900 r/min

カムフォロアの選び方

選定のときに確認したいポイントと、この製品(NUKRE 90 A)の値です。

  1. 1. 相手面と荷重に合う外径を選ぶ

    外径Dは、ローラが接する相手面の面圧と、取付けスペースを決める基本寸法です。掲載製品では16〜52mmの範囲があります。外径が大きいほど面圧が下がり、相手面の摩耗を抑えられます。カム溝やレールの寸法と照らし合わせて決めます。

  2. 2. 動定格荷重で寿命を確認する

    この製品: 基本動定格荷重Cr 78,1 kN

    基本動定格荷重Crは、寿命計算の基準になる値です。掲載製品では9〜78kNの範囲があります。同じ外径でも、総ころ形や高負荷形はCrが大きくなります。実荷重と回転数から必要な寿命を計算して選びます。衝撃荷重がある場合は、基本静定格荷重C0rも確認します。

  3. 3. 円筒外輪か球面外輪かを決める

    球面(クラウニング)外輪は、取付け誤差による片当たりを和らげ、外輪端部への応力集中を抑えます。円筒外輪は接触長さが長く、相手面の面圧を下げやすい形状です。相手面の精度と取付け精度に応じて選びます。

  4. 4. スタッド径とねじで取付けを確認

    スタッド径dとねじ呼びは、取付け穴の加工寸法と締付けトルクを決めます。ねじ部が長すぎるとフレームを貫通しない場合があるため、全長Bとあわせて、フレームの板厚とナットの位置を確認します。

  5. 5. 位置調整が必要なら偏心形を選ぶ

    偏心スタッド形は、スタッドを回すとローラの位置がずれるため、複数のローラの当たりやすき間を組付け後に調整できます。掲載製品の偏心量は0.25〜1mmです。調整代がこの範囲に収まるか確認します。

  6. 6. 粉じん・切削液環境ではシール付き

    粉じんや切削液、水分がかかる環境では、2RSなどのシール付きを選ぶと異物の侵入とグリース漏れを抑えられます。シールなしは回転抵抗が小さい反面、給油穴からの定期給油などの保守計画が必要です。

この解説は、掲載製品の資料と仕様の項目をもとに AI が作成しました。

カムフォロアとは・製品一覧を見る

製品説明

NUKR形の偏心版。

特長

  • 偏心
  • カラー付き

よくある質問

Q. NUKRE 90 A はどのような種類の製品ですか?
A. NUKRE 90 A は SKF の NUKRE シリーズに属するカムフォロアです。外径90mm級の偏心型で、カラー付きです。NUKR形の偏心版です。
Q. NUKRE 90 A の基本動定格荷重と基本静定格荷重はいくつですか?
A. 基本動定格荷重 Cr は 78,1 kN、基本静定格荷重 C0r は 102 kN です。
Q. NUKRE 90 A の限界回転数はどれくらいですか?
A. 限界回転数は 1 900 r/min です。

出典資料に書かれている内容をもとに AI が作成しました。
