PWKRE 62.2RS

仕様

PWKRE シリーズ(カムフォロア) の型番比較

同じシリーズの 8 型番を仕様で比較できます。

カムフォロアの選び方

選定のときに確認したいポイントと、この製品(PWKRE 62.2RS)の値です。

1. 1. 相手面と荷重に合う外径を選ぶ

   外径Dは、ローラが接する相手面の面圧と、取付けスペースを決める基本寸法です。掲載製品では16〜52mmの範囲があります。外径が大きいほど面圧が下がり、相手面の摩耗を抑えられます。カム溝やレールの寸法と照らし合わせて決めます。

2. 2. 動定格荷重で寿命を確認する

   この製品: 基本動定格荷重Cr 31,9 kN

   基本動定格荷重Crは、寿命計算の基準になる値です。掲載製品では9〜78kNの範囲があります。同じ外径でも、総ころ形や高負荷形はCrが大きくなります。実荷重と回転数から必要な寿命を計算して選びます。衝撃荷重がある場合は、基本静定格荷重C0rも確認します。

3. 3. 円筒外輪か球面外輪かを決める

   球面(クラウニング)外輪は、取付け誤差による片当たりを和らげ、外輪端部への応力集中を抑えます。円筒外輪は接触長さが長く、相手面の面圧を下げやすい形状です。相手面の精度と取付け精度に応じて選びます。

4. 4. スタッド径とねじで取付けを確認

   スタッド径dとねじ呼びは、取付け穴の加工寸法と締付けトルクを決めます。ねじ部が長すぎるとフレームを貫通しない場合があるため、全長Bとあわせて、フレームの板厚とナットの位置を確認します。

5. 5. 位置調整が必要なら偏心形を選ぶ

   偏心スタッド形は、スタッドを回すとローラの位置がずれるため、複数のローラの当たりやすき間を組付け後に調整できます。掲載製品の偏心量は0.25〜1mmです。調整代がこの範囲に収まるか確認します。

6. 6. 粉じん・切削液環境ではシール付き

   粉じんや切削液、水分がかかる環境では、2RSなどのシール付きを選ぶと異物の侵入とグリース漏れを抑えられます。シールなしは回転抵抗が小さい反面、給油穴からの定期給油などの保守計画が必要です。

この解説は、掲載製品の資料と仕様の項目をもとに AI が作成しました。

カムフォロアとは・製品一覧を見る

製品説明

PWKR形の偏心版で2RS密封。

よくある質問

Q. PWKRE 62.2RS はどのような構造のカムフォロアですか？

A. PWKR形の偏心版で、2RS密封を備えた外径62mm級の偏心型密封カムフォロアです。

Q. PWKRE 62.2RS の基本動定格荷重と基本静定格荷重はいくつですか？

A. 基本動定格荷重Crは31,9 kN、基本静定格荷重C0rは32,5 kNです。

Q. PWKRE 62.2RS の限界回転数はどのくらいですか？

A. 限界回転数は2 600 r/minです。

出典資料に書かれている内容をもとに AI が作成しました。

出典資料

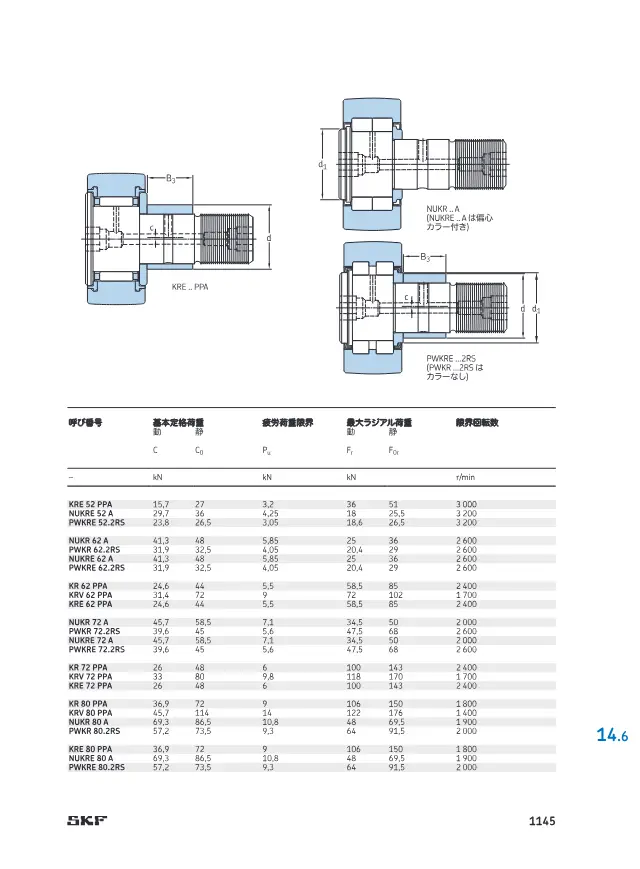

• カタログ SKF トラックランナー軸受 (14 トラックランナー軸受) 50ページ 48ページを開く
