Mola de compressão em arame de aço inoxidável para molas, diâmetro externo 15 a 18 mm

Especificações

Como escolher Molas

Pontos a verificar na seleção, com os valores deste produto (Mola de compressão em arame de aço inoxidável para molas, diâmetro externo 15 a 18 mm).

1. 1. Selecionar a constante da mola a partir da força necessária

   A constante da mola k é a carga necessária para deflexionar 1 mm. Multiplique-a pela deflexão na montagem e na operação para verificar se a força necessária é obtida. Os produtos listados variam de 0,007 a 9,91 N/mm; considere também a variação (tolerância da constante da mola, por exemplo ±10%) e mantenha uma margem.

2. 2. Respeitar a carga máxima e o limite de deflexão

   Este produto: Carga máxima 27.7〜167.7 N

   Usar além da carga máxima ou da deflexão máxima causa fadiga (deformação permanente) ou quebra. Verifique se a carga no ponto máximo do curso de uso fica dentro da carga máxima e, no caso de molas de compressão, se não atinge o comprimento de bloco.

3. 3. Espaço de montagem, diâmetro externo e comprimento livre

   Este produto: Diâmetro externo D 15〜18 mm

   Verifique se o diâmetro externo cabe no furo ou na carcaça e se o diâmetro interno não interfere com o eixo de passagem (diâmetro do eixo aplicável). O comprimento livre é o comprimento sem carga; a diferença em relação ao comprimento de montagem é a deflexão inicial. O diâmetro da espira muda quando há carga, por isso deixe folga suficiente.

4. 4. Escolher o material adequado ao ambiente de uso

   Este produto: Material SUS304-WPB

   O arame de piano SWP-A tem alta resistência, mas é suscetível à ferrugem, por isso muitos produtos recebem tratamento com óleo anticorrosivo. Em ambientes com umidade ou lavagem, aços inoxidáveis como o SUS304-WPB são indicados; em ambientes de forte corrosão, como água do mar, o titânio é uma opção.

5. 5. Molas de tração: força inicial e formato do gancho

   Molas de tração de espiras juntas possuem uma força inicial, ou seja, a carga necessária para começar a se estender. Para aplicações que exigem movimento com força pequena, verifique o valor da força inicial. Confira também se o formato do gancho, como gancho invertido, de 90 graus ou de 180 graus, se adapta à forma de fixação da peça oposta.

6. 6. Molas de torção: ângulo e direção dos braços

   Nas molas de torção, verifique o torque na faixa de ângulo de uso (constante de torção da mola × ângulo) e o comprimento do braço. O sentido de enrolamento deve acompanhar o sentido de torção, geralmente sendo utilizado no sentido de enrolamento. Para os modelos de tamanho livre, especifique também o sentido de dobra.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Molas e todos os produtos

Perguntas frequentes

Q. Qual é o material e a faixa de diâmetro do arame da mola de compressão em arame de aço inoxidável para molas (diâmetro externo 15 a 18 mm)?

A. O material é SUS304-WPB. A faixa do diâmetro do arame d é de 1,2 a 2,3 mm.

Q. Qual é a faixa de diâmetro externo e de comprimento livre da mola de compressão em arame de aço inoxidável para molas (diâmetro externo 15 a 18 mm)?

A. O diâmetro externo D está entre 15 e 18 mm. O comprimento livre L está entre 20 e 150 mm.

Q. Qual é a carga máxima da mola de compressão em arame de aço inoxidável para molas (diâmetro externo 15 a 18 mm)?

A. A carga máxima está entre 27,7 e 167,7 N.

Q. Qual é o formato e o método de processamento das extremidades da mola de compressão em arame de aço inoxidável para molas (diâmetro externo 15 a 18 mm)?

A. É uma mola de extremidade fechada e retificada.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

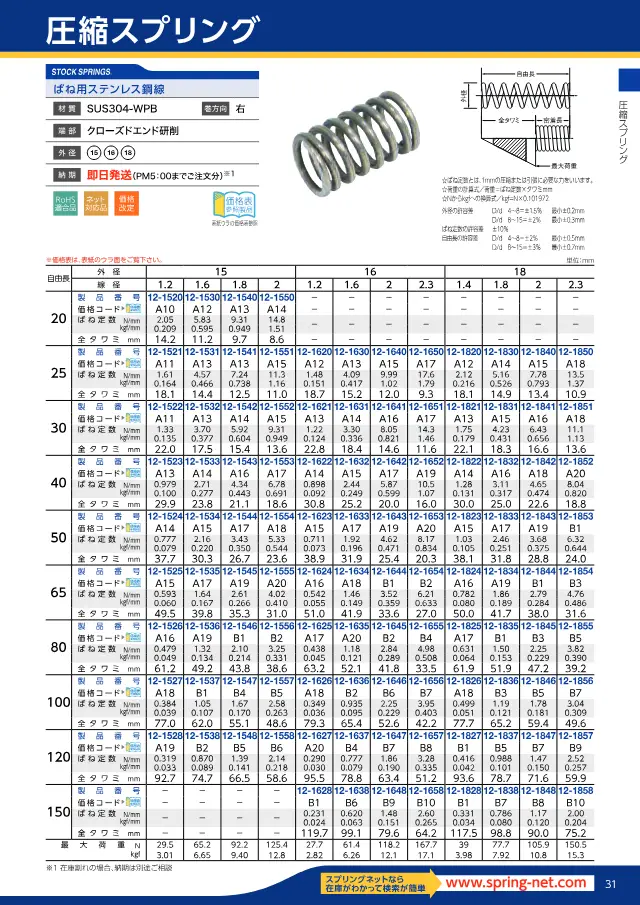

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir a página 35
