Mola de compressão (tamanho livre, arame de piano)

Especificações

Comparação de modelos da série フリーサイズ圧縮スプリング

Compare as especificações de 2 modelos da mesma série.

Como escolher Molas

Pontos a verificar na seleção, com os valores deste produto (Mola de compressão (tamanho livre, arame de piano)).

1. 1. Selecionar a constante da mola a partir da força necessária

   A constante da mola k é a carga necessária para deflexionar 1 mm. Multiplique-a pela deflexão na montagem e na operação para verificar se a força necessária é obtida. Os produtos listados variam de 0,007 a 9,91 N/mm; considere também a variação (tolerância da constante da mola, por exemplo ±10%) e mantenha uma margem.

2. 2. Respeitar a carga máxima e o limite de deflexão

   Usar além da carga máxima ou da deflexão máxima causa fadiga (deformação permanente) ou quebra. Verifique se a carga no ponto máximo do curso de uso fica dentro da carga máxima e, no caso de molas de compressão, se não atinge o comprimento de bloco.

3. 3. Espaço de montagem, diâmetro externo e comprimento livre

   Este produto: Diâmetro externo D 5〜60 mm

   Verifique se o diâmetro externo cabe no furo ou na carcaça e se o diâmetro interno não interfere com o eixo de passagem (diâmetro do eixo aplicável). O comprimento livre é o comprimento sem carga; a diferença em relação ao comprimento de montagem é a deflexão inicial. O diâmetro da espira muda quando há carga, por isso deixe folga suficiente.

4. 4. Escolher o material adequado ao ambiente de uso

   Este produto: Material SWP-A

   O arame de piano SWP-A tem alta resistência, mas é suscetível à ferrugem, por isso muitos produtos recebem tratamento com óleo anticorrosivo. Em ambientes com umidade ou lavagem, aços inoxidáveis como o SUS304-WPB são indicados; em ambientes de forte corrosão, como água do mar, o titânio é uma opção.

5. 5. Molas de tração: força inicial e formato do gancho

   Molas de tração de espiras juntas possuem uma força inicial, ou seja, a carga necessária para começar a se estender. Para aplicações que exigem movimento com força pequena, verifique o valor da força inicial. Confira também se o formato do gancho, como gancho invertido, de 90 graus ou de 180 graus, se adapta à forma de fixação da peça oposta.

6. 6. Molas de torção: ângulo e direção dos braços

   Nas molas de torção, verifique o torque na faixa de ângulo de uso (constante de torção da mola × ângulo) e o comprimento do braço. O sentido de enrolamento deve acompanhar o sentido de torção, geralmente sendo utilizado no sentido de enrolamento. Para os modelos de tamanho livre, especifique também o sentido de dobra.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Molas e todos os produtos

Descrição

Material SWP-A (arame de piano), sentido de enrolamento à direita, com tratamento anticorrosivo em óleo. Disponível em combinações de diâmetro externo e comprimento livre; pedidos de 1 a 50 unidades são enviados em 3 dias.

Perguntas frequentes

Q. Qual é a faixa de seleção de diâmetro externo e comprimento livre da mola de compressão de tamanho livre (mola de compressão · arame de piano)?

A. O diâmetro externo D varia de 5 a 60 mm e o comprimento livre L de 11 a 400 mm. A seleção é feita pela combinação de diâmetro externo e comprimento livre.

Q. Qual é o material, o sentido de enrolamento e o tratamento anticorrosivo da mola de compressão de tamanho livre (mola de compressão · arame de piano)?

A. O material é SWP-A (arame de piano), o sentido de enrolamento é à direita e há tratamento anticorrosivo com óleo.

Q. Qual é a faixa de diâmetro do fio da mola de compressão de tamanho livre (mola de compressão · arame de piano) e a unidade de especificação do comprimento livre?

A. O diâmetro do fio d varia de 0,45 a 4,5 mm. O comprimento livre pode ser especificado em incrementos de 1 mm.

Q. Para quais aplicações a mola de compressão de tamanho livre (mola de compressão · arame de piano) pode ser usada?

A. Pode ser usada como mola de compressão de uso geral. É uma mola helicoidal de compressão de arame de piano, com diâmetro externo de 5 a 60 mm, e tem preço inferior ao das molas de aço inoxidável.

Q. A mola de compressão de tamanho livre (mola de compressão · arame de piano) pode ser pedida em quantidade unitária?

A. Pedidos de 1 a 50 unidades são enviados em 3 dias.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

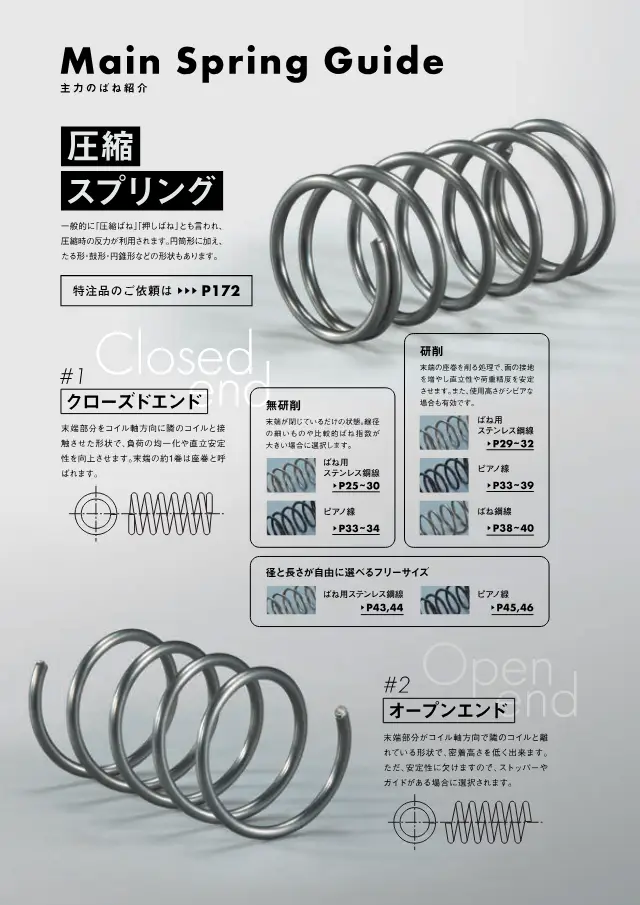

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir a página 4
