Mola de suspensão 41-5022

Especificações

Como escolher Molas

Pontos a verificar na seleção, com os valores deste produto (41-5022).

1. 1. Selecionar a constante da mola a partir da força necessária

   Este produto: Constante de mola k 7.49 N/mm

   A constante da mola k é a carga necessária para deflexionar 1 mm. Multiplique-a pela deflexão na montagem e na operação para verificar se a força necessária é obtida. Os produtos listados variam de 0,007 a 9,91 N/mm; considere também a variação (tolerância da constante da mola, por exemplo ±10%) e mantenha uma margem.

2. 2. Respeitar a carga máxima e o limite de deflexão

   Este produto: Carga máxima 506 N

   Usar além da carga máxima ou da deflexão máxima causa fadiga (deformação permanente) ou quebra. Verifique se a carga no ponto máximo do curso de uso fica dentro da carga máxima e, no caso de molas de compressão, se não atinge o comprimento de bloco.

3. 3. Espaço de montagem, diâmetro externo e comprimento livre

   Este produto: Diâmetro externo D 50 mm

   Verifique se o diâmetro externo cabe no furo ou na carcaça e se o diâmetro interno não interfere com o eixo de passagem (diâmetro do eixo aplicável). O comprimento livre é o comprimento sem carga; a diferença em relação ao comprimento de montagem é a deflexão inicial. O diâmetro da espira muda quando há carga, por isso deixe folga suficiente.

4. 4. Escolher o material adequado ao ambiente de uso

   O arame de piano SWP-A tem alta resistência, mas é suscetível à ferrugem, por isso muitos produtos recebem tratamento com óleo anticorrosivo. Em ambientes com umidade ou lavagem, aços inoxidáveis como o SUS304-WPB são indicados; em ambientes de forte corrosão, como água do mar, o titânio é uma opção.

5. 5. Molas de tração: força inicial e formato do gancho

   Molas de tração de espiras juntas possuem uma força inicial, ou seja, a carga necessária para começar a se estender. Para aplicações que exigem movimento com força pequena, verifique o valor da força inicial. Confira também se o formato do gancho, como gancho invertido, de 90 graus ou de 180 graus, se adapta à forma de fixação da peça oposta.

6. 6. Molas de torção: ângulo e direção dos braços

   Nas molas de torção, verifique o torque na faixa de ângulo de uso (constante de torção da mola × ângulo) e o comprimento do braço. O sentido de enrolamento deve acompanhar o sentido de torção, geralmente sendo utilizado no sentido de enrolamento. Para os modelos de tamanho livre, especifique também o sentido de dobra.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Molas e todos os produtos

Descrição

Diâmetro externo de 50 mm, diâmetro do fio de 4,5 mm, comprimento da mola de 100 mm, comprimento livre de 200 mm. Comprimento máximo em uso de 267,6 mm, constante elástica de 7,49 N/mm, carga máxima de 506 N.

Perguntas frequentes

Q. Quais são as aplicações da mola de suspensão 41-5022 e em quais condições ela pode sustentar cargas?

A. É uma mola de amortecimento usada na sustentação suspensa de tubulações e outros componentes. Evita quebra e deformação permanente por estiramento causado por força acima do admissível. Aplicações: sustentação de tubulações em instalações industriais e supressão de vibrações causadas por terremotos e ventos. A carga máxima é de 506 N e o comprimento máximo em uso é de 267,6 mm.

Q. Quais são o constante elástica e as dimensões da mola 41-5022?

A. Diâmetro externo de 50 mm, diâmetro do fio de 4,5 mm, comprimento da mola de 100 mm e comprimento livre de 200 mm. A constante elástica é de 7,49 N/mm.

Q. Qual estrutura torna a mola 41-5022 menos suscetível à deformação?

A. Ela possui estrutura em que as espiras de mola de compressão não se encostam, o que reduz a deformação.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

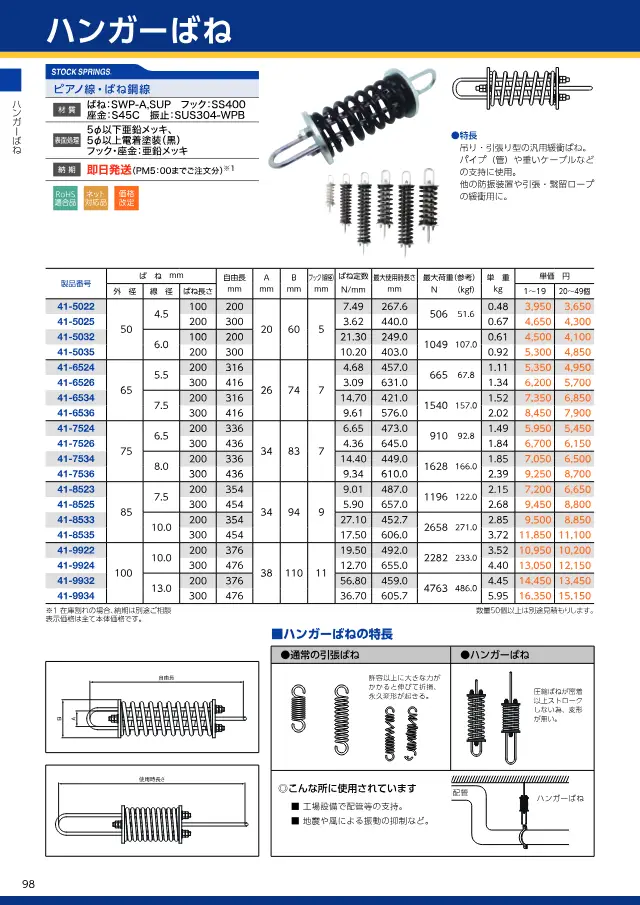

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir a página 102
