Chaveta de pino paralelo e meia-lua (aço carbono)

Especificações

Comparação de modelos da série 両丸・片丸キー

Compare as especificações de 2 modelos da mesma série.

Como escolher Elementos mecânicos

Pontos a verificar na seleção, com os valores deste produto (4601〜4780).

1. 1. Escolha a largura e a altura compatíveis com o rasgo de chaveta

   Este produto: 幅b 3〜14 mm

   A largura b e a altura h da chaveta têm combinações definidas em norma conforme o diâmetro do eixo, e devem ser selecionadas de acordo com as dimensões do rasgo no eixo e na peça acoplada (engrenagem ou polia). A largura dos produtos listados é de 3 a 14 mm e a altura de 3 a 9 mm. Um ajuste de largura folgado causa folga e vibração, enquanto um ajuste apertado impede a montagem.

2. 2. Verifique a altura em relação à profundidade dos rasgos

   Este produto: Altura h 3〜9 mm

   A altura h deve ser adequada à soma da profundidade do rasgo no eixo com a profundidade do rasgo no cubo. Se for alta demais, a peça acoplada não entra; se for baixa demais, o torque transmissível fica insuficiente. Confira a dimensão nominal da tabela de norma junto com a largura.

3. 3. Defina o comprimento pelo cubo e pelo torque transmitido

   Este produto: Comprimento L 10〜80 mm

   O comprimento L da chaveta deve ficar dentro do comprimento do cubo (furo) da engrenagem ou polia e deve ter resistência ao cisalhamento e à pressão de contato suficiente para o torque transmitido. O comprimento dos produtos listados é de 10 a 80 mm. Também verifique se o formato das extremidades, redondas ou de uma extremidade redonda, corresponde ao rasgo do eixo (por exemplo, extremidade arredondada por fresa de topo).

4. 4. Selecione o material conforme o ambiente de uso

   Este produto: Material S50C

   Em máquinas comuns são usados aços carbono como o S50C; em ambientes com água ou produtos químicos, ou em equipamentos da indústria alimentícia, usa-se aço inoxidável com alta resistência à corrosão, como o SUS316. Atenção à diferença de resistência conforme a combinação de materiais da chaveta, do eixo e do cubo, e à corrosão causada pelo contato entre metais diferentes.

5. 5. Adote tampas compatíveis com o diâmetro externo do ventilador

   A tampa do motor do ventilador (guarda de ventilador) deve ser selecionada conforme o diâmetro externo D do ventilador a ser instalado. O diâmetro externo dos produtos listados é de 51 a 154 mm. Também confirme a posição dos furos de fixação e se o tratamento de superfície, como cromatização trivalente, atende à exigência de resistência à corrosão do ambiente de instalação.

6. 6. Confira o diâmetro do fio e o diâmetro interno de pinos e molas

   Pinos e molas feitos de fio têm resistência e força da mola que variam conforme o diâmetro do fio. O diâmetro do fio dos produtos listados é de 1,2 a 1,8 mm e o diâmetro interno de 27 a 31 mm. Faça a seleção verificando a relação dimensional com o eixo ou furo correspondente e se o diâmetro do fio suporta a carga necessária.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Elementos mecânicos e todos os produtos

Descrição

Vendida em embalagens de 5 peças, com pedido por embalagem. Fabricada com tolerâncias dimensionais equivalentes à JIS.

Perguntas frequentes

Q. Quais são o material e as dimensões dos produtos da chaveta de pino paralelo e meia-lua (aço carbono), modelos 4601 a 4780?

A. O material é S50C, com largura b de 3 a 14 mm, altura h de 3 a 9 mm e comprimento L de 10 a 80 mm.

Q. Para quais aplicações os produtos da chaveta de pino paralelo e meia-lua (aço carbono), modelos 4601 a 4780, podem ser usados?

A. São usados na fixação de eixos a engrenagens e polias.

Q. Em qual unidade os produtos da chaveta de pino paralelo e meia-lua (aço carbono), modelos 4601 a 4780, podem ser pedidos?

A. São vendidos em embalagens de 5 peças, com pedido por embalagem. O preço unitário é de 525 a 1775 ienes por embalagem.

Q. Como é garantida a precisão dimensional dos produtos da chaveta de pino paralelo e meia-lua (aço carbono), modelos 4601 a 4780?

A. São fabricados com tolerâncias dimensionais equivalentes à JIS.

Q. Os produtos da chaveta de pino paralelo e meia-lua (aço carbono), modelos 4601 a 4780, têm envio no mesmo dia?

A. Sim, há suporte para envio no mesmo dia.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

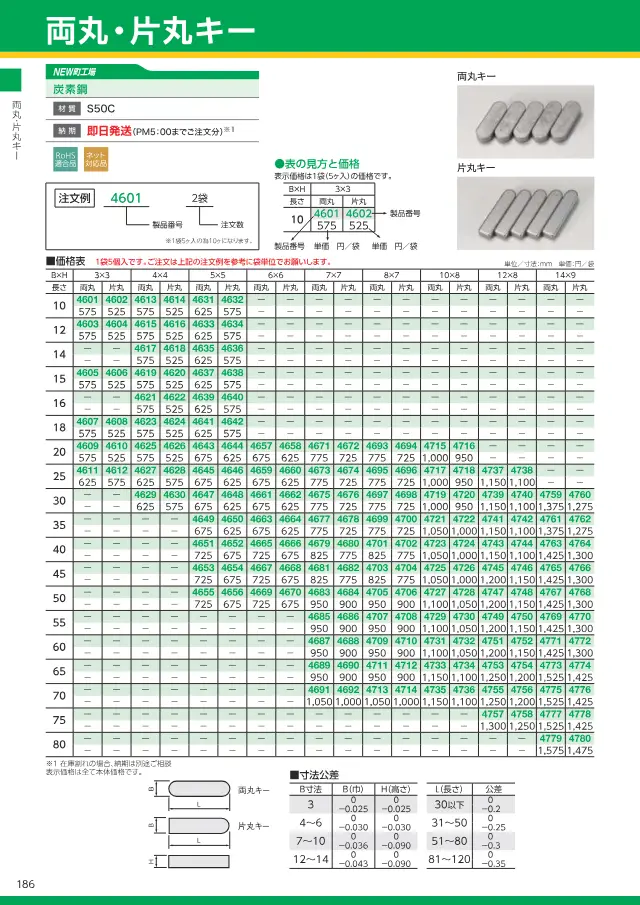

• Catálogo スプリングネット 製品カタログ（ページ抜粋） 43 páginas Abrir a página 12
