Arruela Wedge Lock

Especificações

Como escolher Elementos de fixação

Pontos a verificar na seleção, com os valores deste produto (Arruela Wedge Lock).

1. 1. Escolha o diâmetro nominal conforme a base e a carga

   Este produto: diâmetro nominal M3～M24

   O diâmetro nominal é o diâmetro externo da rosca; quanto maior, maior a resistência à extração e ao cisalhamento, mas ele deve passar pelo furo do item fixado. Os exemplos listados têm 4 mm, 5 mm e 6 mm, e a escolha deve considerar o diâmetro do furo da fixação e o peso do equipamento suspenso.

2. 2. Defina o comprimento total somando a espessura do item fixado e a profundidade de embutimento

   O comprimento total L dos produtos listados vai de 35 a 80 mm. Descontando a espessura do item fixado (abraçadeira ou suporte), o restante é a profundidade de embutimento na base; em bases macias, como ALC, escolha um comprimento que garanta embutimento suficiente. Verifique também se o parafuso não atravessa a base e sai no lado oposto.

3. 3. Confira o comprimento da parte rosqueada na base

   O comprimento da rosca ℓ dos produtos listados vai de 30 a 55 mm, e é essa parte roscada que gera a retenção. Mesmo com o mesmo comprimento total, uma rosca curta pode deixar poucos filetes na base, dependendo da espessura do item fixado. Estime o engajamento efetivo considerando a espessura do item fixado.

4. 4. Escolha o formato da cabeça conforme o furo e o acabamento

   A cabeça chata é indicada para furos escareados, em que a cabeça fica embutida e a superfície permanece plana. A cabeça trombeta é baixa e de grande diâmetro de apoio, adequada para prender furos de abraçadeiras ou suportes sem escareamento. Decida conforme o formato do furo do item fixado e se a saliência da cabeça é aceitável.

5. 5. Verifique o diâmetro e a altura da cabeça quanto ao apoio e interferências

   O diâmetro da cabeça D está entre 7 e 12 mm, e a altura da cabeça H entre 2 e 3,5 mm. Se o diâmetro da cabeça não for bem maior que o furo do item fixado, a retenção fica insuficiente; a altura da cabeça afeta a interferência com componentes vizinhos ou tampas. Em suportes com furo oblongo, confirme que o diâmetro da cabeça ultrapassa com segurança a largura do furo.

6. 6. Em ambientes externos ou úmidos, verifique o material e o tratamento superficial

   Este produto: Material Aço (equivalente a S45C), aço inoxidável (equivalente a 316L)

   Em aplicações externas, como abraçadeiras de calha pluvial vertical, a corrosão é um problema. Confira o material do corpo (como aço inoxidável) e a existência de tratamento anticorrosivo, e atente-se à corrosão galvânica quando o suporte for de metal diferente. Em usos estruturais, como os parafusos sísmicos, utilize apenas produtos certificados conforme a especificação de certificação.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Elementos de fixação e todos os produtos

Descrição

Fabricada em aço ou aço inoxidável. Durante o aperto, o came em cunha aumenta a força axial, e os dentes radiais penetram no material fixado. Conforme a norma internacional de vibração.

Perguntas frequentes

Q. Para quais juntas parafusadas a Arruela Wedge Lock (HEICO-LOCK) é indicada?

A. É um produto indicado para juntas parafusadas sujeitas a vibração e cargas dinâmicas. A face de came em cunha e os dentes radiais aumentam a força axial durante o aperto e mantêm essa força sob carga dinâmica.

Q. Quais são o material e a faixa de diâmetros nominais da Arruela Wedge Lock (HEICO-LOCK)?

A. O material é aço (equivalente a S45C) ou aço inoxidável (equivalente a 316L). O diâmetro nominal varia de M3 a M24.

Q. A Arruela Wedge Lock (HEICO-LOCK) está em conformidade com quais normas?

A. Está em conformidade com as normas DIN e NASM e com a norma internacional de vibração.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

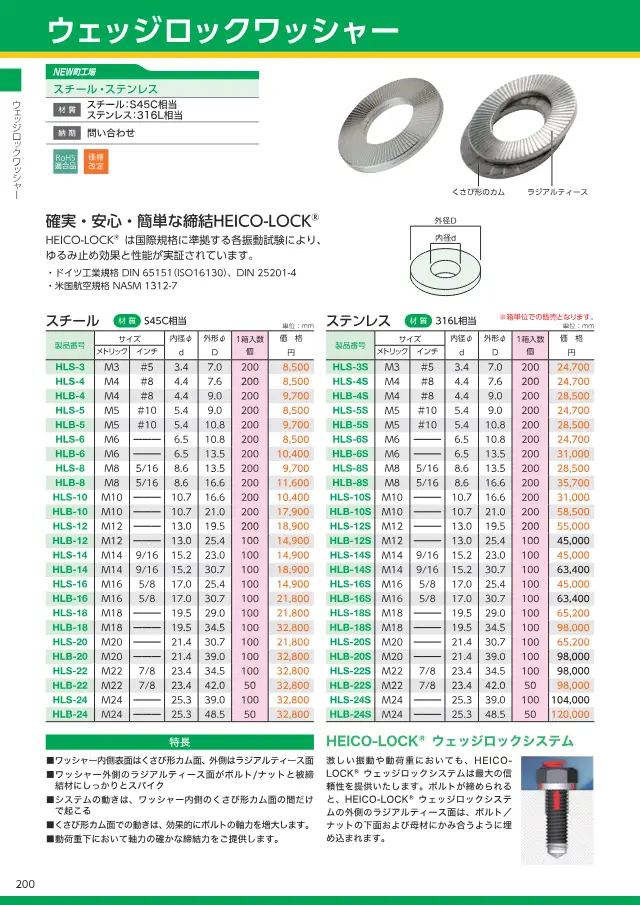

• Catálogo スプリングネット 製品カタログ（ページ抜粋） 43 páginas Abrir a página 26
