Mola de tração com gancho redondo de estrangulamento 60-163

Especificações

Como escolher Molas

Pontos a verificar na seleção, com os valores deste produto (60-163).

1. 1. Selecionar a constante da mola a partir da força necessária

   Este produto: Constante de mola k 0.15 N/mm

   A constante da mola k é a carga necessária para deflexionar 1 mm. Multiplique-a pela deflexão na montagem e na operação para verificar se a força necessária é obtida. Os produtos listados variam de 0,007 a 9,91 N/mm; considere também a variação (tolerância da constante da mola, por exemplo ±10%) e mantenha uma margem.

2. 2. Respeitar a carga máxima e o limite de deflexão

   Este produto: Carga máxima 26.13 N

   Usar além da carga máxima ou da deflexão máxima causa fadiga (deformação permanente) ou quebra. Verifique se a carga no ponto máximo do curso de uso fica dentro da carga máxima e, no caso de molas de compressão, se não atinge o comprimento de bloco.

3. 3. Espaço de montagem, diâmetro externo e comprimento livre

   Este produto: Diâmetro externo D 16 mm

   Verifique se o diâmetro externo cabe no furo ou na carcaça e se o diâmetro interno não interfere com o eixo de passagem (diâmetro do eixo aplicável). O comprimento livre é o comprimento sem carga; a diferença em relação ao comprimento de montagem é a deflexão inicial. O diâmetro da espira muda quando há carga, por isso deixe folga suficiente.

4. 4. Escolher o material adequado ao ambiente de uso

   O arame de piano SWP-A tem alta resistência, mas é suscetível à ferrugem, por isso muitos produtos recebem tratamento com óleo anticorrosivo. Em ambientes com umidade ou lavagem, aços inoxidáveis como o SUS304-WPB são indicados; em ambientes de forte corrosão, como água do mar, o titânio é uma opção.

5. 5. Molas de tração: força inicial e formato do gancho

   Este produto: Pré-tensão inicial 3.63 N

   Molas de tração de espiras juntas possuem uma força inicial, ou seja, a carga necessária para começar a se estender. Para aplicações que exigem movimento com força pequena, verifique o valor da força inicial. Confira também se o formato do gancho, como gancho invertido, de 90 graus ou de 180 graus, se adapta à forma de fixação da peça oposta.

6. 6. Molas de torção: ângulo e direção dos braços

   Nas molas de torção, verifique o torque na faixa de ângulo de uso (constante de torção da mola × ângulo) e o comprimento do braço. O sentido de enrolamento deve acompanhar o sentido de torção, geralmente sendo utilizado no sentido de enrolamento. Para os modelos de tamanho livre, especifique também o sentido de dobra.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Molas e todos os produtos

Descrição

Diâmetro externo de 16 mm, diâmetro do fio da mola de 1,4 mm, diâmetro do fio do gancho de 1,6 mm. Carga máxima de 26,13 N com dimensão F de 100 mm, constante da mola de 0,15 N/mm (valor de referência).

Perguntas frequentes

Q. Como são construídos o gancho e a parte elástica da mola de tração com gancho redondo de estrangulamento 60-163?

A. Possui estrutura em que o gancho e a parte elástica são independentes. Apresenta a vantagem de ser resistente a quebras e deformações.

Q. Quais são o diâmetro externo, o diâmetro do fio, o diâmetro do fio do gancho e a constante da mola da mola de tração 60-163?

A. O diâmetro externo D é de 16 mm, o diâmetro do fio da parte elástica d é de 1,4 mm e o diâmetro do fio do gancho é de 1,6 mm. A constante da mola k é de 0,15 N/mm (valor de referência).

Q. Quais são a carga máxima, a deflexão máxima e a tensão inicial da mola de tração 60-163?

A. Com dimensão F de 100 mm, a carga máxima é de 26,13 N, a deflexão máxima (alongamento máximo) é de 150 mm e a tensão inicial é de 3,63 N.

Q. A mola de tração 60-163 pode ser fabricada com a dimensão F especificada?

A. Sim. Fabricamos conforme a dimensão F especificada pelo cliente.

Q. Quais são as principais aplicações da mola de tração 60-163?

A. É utilizada no suporte de diversos tipos de tração.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

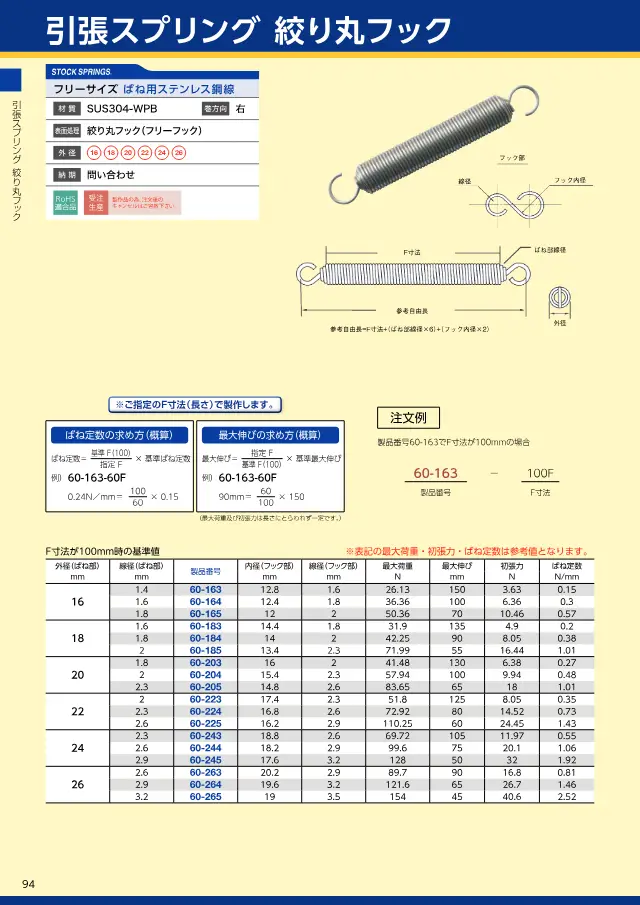

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir a página 98
