Mola espiral (tamanho livre)

Especificações

Como escolher Molas espirais

Pontos a verificar na seleção, com os valores deste produto (Mola espiral (tamanho livre)).

1. 1. Verificar o torque máximo necessário

   Em molas espirais simples ou de rolo, verifique se o torque de rotação atende ao necessário para movimentar o mecanismo, considerando o torque máximo. Os produtos listados têm faixa de 1,09 a 12 N·m. O torque varia conforme a quantidade de enrolamento, portanto verifique se, ao longo da faixa de ângulo de rotação utilizada, ele não fica abaixo do torque necessário.

2. 2. Escolher o diâmetro externo compatível com o espaço de instalação

   Este produto: Diâmetro externo D 50〜100 mm

   O diâmetro externo D é o diâmetro externo da mola na condição enrolada e determina se ela cabe no alojamento ou na carcaça onde será instalada. Os produtos listados têm diâmetro de 42 a 100 mm, e há também modelos de tamanho livre que podem ser fabricados com o diâmetro externo especificado. Considere também a folga necessária para a expansão da mola quando desenrolada.

3. 3. Ajustar torque e dimensões pela espessura e largura da tira

   Este produto: Espessura da chapa t 0.2 a 0.8 mm

   Com o mesmo diâmetro externo, quanto maior a espessura t e quanto maior a largura b da tira, maior será o torque gerado. Um aumento da espessura tende a reduzir o número de espiras e, consequentemente, o ângulo de rotação. Os produtos listados têm espessura de 0,2 a 0,8 mm e largura de 5 a 16 mm; verifique também se a largura cabe na dimensão de montagem no sentido axial.

4. 4. Selecionar a unidade pela força do cordão e pelo curso

   Nas unidades de mola espiral, os critérios de seleção são a força do cordão, que é a força exercida ao puxar o cordão, e o curso, que é o comprimento de cordão que pode ser puxado. Os produtos listados têm força de 2,45 a 9,8 N e curso de 1500 mm. Verifique se a força é suficiente para recolher o objeto com segurança e se o comprimento de puxada disponível atende à necessidade.

5. 5. Avaliar a vida útil em relação ao número de ciclos

   Molas espirais sofrem fadiga e podem romper ou perder força quando são repetidamente enroladas e desenroladas. Os produtos listados têm vida útil de referência de 200 mil ciclos. Estime o número de ciclos necessário com base na frequência prevista de uso do equipamento e na vida útil desejada; se o valor exceder a referência, defina um intervalo para substituição.

6. 6. Escolher o material adequado ao ambiente de uso

   O fio-máquina de aço duro (como SWRH 62A) e o aço-carbono para ferramentas são indicados para uso geral, mas exigem atenção à corrosão em ambientes úmidos ou com presença de água. Em locais onde a corrosão é um risco, considere o uso de aço inoxidável. O tratamento superficial e a presença ou não de graxa também afetam o atrito e a resistência à corrosão.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Molas espirais e todos os produtos

Descrição

Fabricada com diâmetro externo e comprimento desenvolvido (1.000 a 2.000 mm) especificados pelo cliente. Disponível com espessuras de 0,2 a 0,8 mm. Uma ferramenta de cálculo da constante de mola também é disponibilizada.

Perguntas frequentes

Q. Quais são as faixas de diâmetro externo e comprimento desenvolvido que podem ser especificadas para a Mola espiral (tamanho livre)?

A. O diâmetro externo pode ser especificado de 50 a 112 mm. O comprimento desenvolvido é de 1.000 a 2.000 mm. A fabricação é feita com base no diâmetro externo e no comprimento desenvolvido especificados.

Q. Quais são as faixas de espessura e largura da Mola espiral (tamanho livre)?

A. A espessura t é de 0,2 a 0,8 mm e a largura b é de 5 a 16 mm. Há produtos disponíveis com espessura de 0,2 a 0,8 mm.

Q. Qual é o material e a especificação de diâmetro externo da Mola espiral (tamanho livre)?

A. É fabricada em aço carbono para ferramentas ou aço inoxidável. A especificação do diâmetro externo D é de 50 a 100 mm.

Q. Como é possível calcular a constante de mola da Mola espiral (tamanho livre)?

A. Está disponível uma ferramenta de cálculo da constante de mola.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

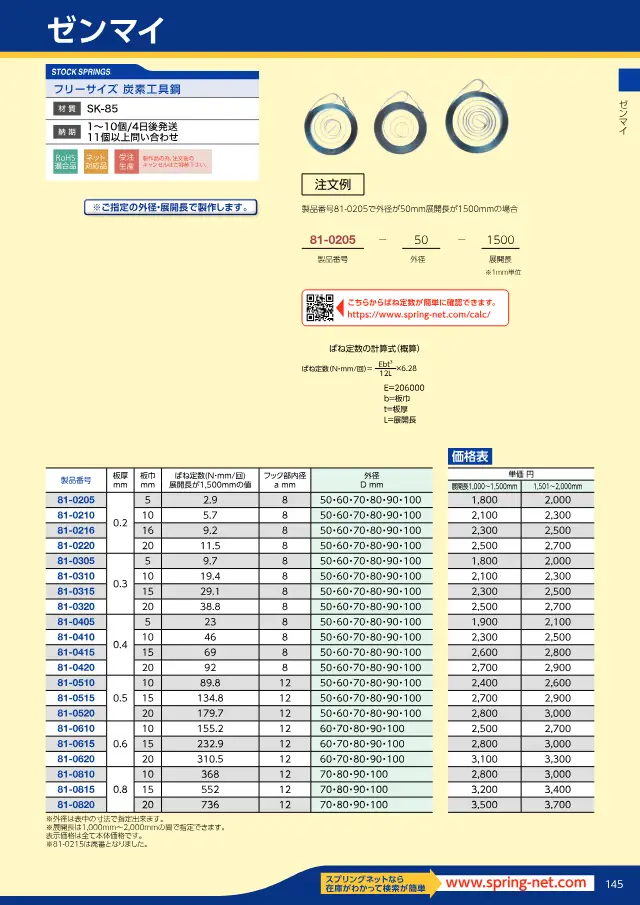

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir a página 149
  Encontrado em: https://www.samini.co.jp/catalog_list/
