Mola Miniatura

Especificações

Como escolher Molas

Pontos a verificar na seleção, com os valores deste produto (AA008～AA019).

1. 1. Selecionar a constante da mola a partir da força necessária

   A constante da mola k é a carga necessária para deflexionar 1 mm. Multiplique-a pela deflexão na montagem e na operação para verificar se a força necessária é obtida. Os produtos listados variam de 0,007 a 9,91 N/mm; considere também a variação (tolerância da constante da mola, por exemplo ±10%) e mantenha uma margem.

2. 2. Respeitar a carga máxima e o limite de deflexão

   Usar além da carga máxima ou da deflexão máxima causa fadiga (deformação permanente) ou quebra. Verifique se a carga no ponto máximo do curso de uso fica dentro da carga máxima e, no caso de molas de compressão, se não atinge o comprimento de bloco.

3. 3. Espaço de montagem, diâmetro externo e comprimento livre

   Este produto: Diâmetro externo D 0.25～1.35 mm

   Verifique se o diâmetro externo cabe no furo ou na carcaça e se o diâmetro interno não interfere com o eixo de passagem (diâmetro do eixo aplicável). O comprimento livre é o comprimento sem carga; a diferença em relação ao comprimento de montagem é a deflexão inicial. O diâmetro da espira muda quando há carga, por isso deixe folga suficiente.

4. 4. Escolher o material adequado ao ambiente de uso

   Este produto: Material SWP-A, SUS304

   O arame de piano SWP-A tem alta resistência, mas é suscetível à ferrugem, por isso muitos produtos recebem tratamento com óleo anticorrosivo. Em ambientes com umidade ou lavagem, aços inoxidáveis como o SUS304-WPB são indicados; em ambientes de forte corrosão, como água do mar, o titânio é uma opção.

5. 5. Molas de tração: força inicial e formato do gancho

   Molas de tração de espiras juntas possuem uma força inicial, ou seja, a carga necessária para começar a se estender. Para aplicações que exigem movimento com força pequena, verifique o valor da força inicial. Confira também se o formato do gancho, como gancho invertido, de 90 graus ou de 180 graus, se adapta à forma de fixação da peça oposta.

6. 6. Molas de torção: ângulo e direção dos braços

   Nas molas de torção, verifique o torque na faixa de ângulo de uso (constante de torção da mola × ângulo) e o comprimento do braço. O sentido de enrolamento deve acompanhar o sentido de torção, geralmente sendo utilizado no sentido de enrolamento. Para os modelos de tamanho livre, especifique também o sentido de dobra.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Molas e todos os produtos

Descrição

Mola de compressão miniatura em SWP-A e SUS304. Extremidades fechadas sem retificação, enrolamento à direita. Predominantemente com acabamento em banho de ouro.

Perguntas frequentes

Q. Quais são as faixas de diâmetro externo e de diâmetro do fio das molas miniatura AA008 a AA019?

A. O diâmetro externo D é de 0,25 a 1,35 mm e o diâmetro do fio d é de 0,045 a 0,18 mm.

Q. Quais são o material e o sentido de enrolamento das molas miniatura AA008 a AA019?

A. O material é SWP-A e SUS304. O sentido de enrolamento é à direita.

Q. Qual é o formato das extremidades e o tratamento superficial das molas miniatura AA008 a AA019?

A. As extremidades são fechadas sem retificação. Predominam os produtos com banho de ouro.

Q. Em que quantidade as molas miniatura AA008 a AA019 podem ser compradas?

A. São vendidas por embalagem (10 peças por embalagem; SUS304 com 5 peças por embalagem).

Q. Qual é o fluxo do pedido até o envio das molas miniatura AA008 a AA019?

A. Pedidos feitos até as 17h00 são enviados no mesmo dia.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

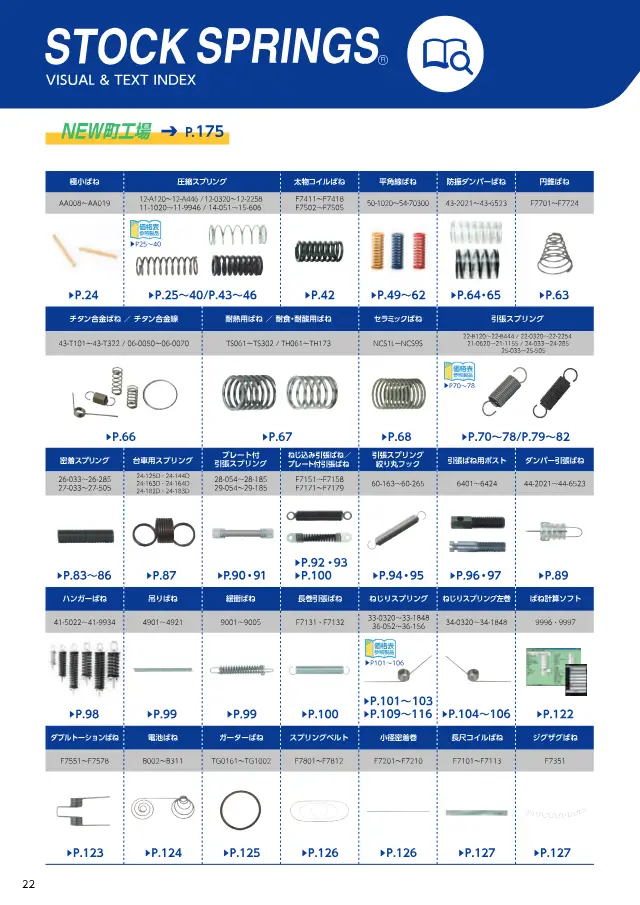

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir a página 26
