Mola de tração com rosca F7151

Especificações

Como escolher Molas

Pontos a verificar na seleção, com os valores deste produto (F7151).

1. 1. Selecionar a constante da mola a partir da força necessária

   Este produto: Constante de mola k 2.28 N/mm

   A constante da mola k é a carga necessária para deflexionar 1 mm. Multiplique-a pela deflexão na montagem e na operação para verificar se a força necessária é obtida. Os produtos listados variam de 0,007 a 9,91 N/mm; considere também a variação (tolerância da constante da mola, por exemplo ±10%) e mantenha uma margem.

2. 2. Respeitar a carga máxima e o limite de deflexão

   Este produto: Carga máxima 350 N

   Usar além da carga máxima ou da deflexão máxima causa fadiga (deformação permanente) ou quebra. Verifique se a carga no ponto máximo do curso de uso fica dentro da carga máxima e, no caso de molas de compressão, se não atinge o comprimento de bloco.

3. 3. Espaço de montagem, diâmetro externo e comprimento livre

   Este produto: Diâmetro externo D 32 mm

   Verifique se o diâmetro externo cabe no furo ou na carcaça e se o diâmetro interno não interfere com o eixo de passagem (diâmetro do eixo aplicável). O comprimento livre é o comprimento sem carga; a diferença em relação ao comprimento de montagem é a deflexão inicial. O diâmetro da espira muda quando há carga, por isso deixe folga suficiente.

4. 4. Escolher o material adequado ao ambiente de uso

   O arame de piano SWP-A tem alta resistência, mas é suscetível à ferrugem, por isso muitos produtos recebem tratamento com óleo anticorrosivo. Em ambientes com umidade ou lavagem, aços inoxidáveis como o SUS304-WPB são indicados; em ambientes de forte corrosão, como água do mar, o titânio é uma opção.

5. 5. Molas de tração: força inicial e formato do gancho

   Este produto: Pré-tensão inicial 52 N

   Molas de tração de espiras juntas possuem uma força inicial, ou seja, a carga necessária para começar a se estender. Para aplicações que exigem movimento com força pequena, verifique o valor da força inicial. Confira também se o formato do gancho, como gancho invertido, de 90 graus ou de 180 graus, se adapta à forma de fixação da peça oposta.

6. 6. Molas de torção: ângulo e direção dos braços

   Nas molas de torção, verifique o torque na faixa de ângulo de uso (constante de torção da mola × ângulo) e o comprimento do braço. O sentido de enrolamento deve acompanhar o sentido de torção, geralmente sendo utilizado no sentido de enrolamento. Para os modelos de tamanho livre, especifique também o sentido de dobra.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Molas e todos os produtos

Descrição

Diâmetro do fio de 4 a 8 mm, diâmetro externo de 32 a 58 mm, 8 modelos (F7151 a F7158). O F7151 tem diâmetro do fio de 4 mm e diâmetro externo de 32 mm. Acompanha gancho roscado e olhal.

Perguntas frequentes

Q. Quais são o diâmetro do fio, o diâmetro externo e o comprimento livre da F7151?

A. O diâmetro do fio d é 4 mm, o diâmetro externo D é 32 mm e o comprimento livre L é 204 mm.

Q. Quais são a carga máxima e a pré-tensão da F7151?

A. A carga máxima é 350 N e a pré-tensão é 52 N.

Q. Quais são a constante elástica e a deflexão máxima (alongamento máximo) da F7151?

A. A constante elástica k é 2,28 N/mm e a deflexão máxima (alongamento máximo) é 131 mm.

Q. Para quais aplicações a F7151 pode ser usada?

A. Pode ser usada para sustentação de cargas de tração e aplicação de tensão.

Q. A F7151 pode ser fabricada com a dimensão F especificada? Ela acompanha algum acessório?

A. Sim, pode ser fabricada com a dimensão F especificada pelo cliente. Acompanha gancho roscado e olhal.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

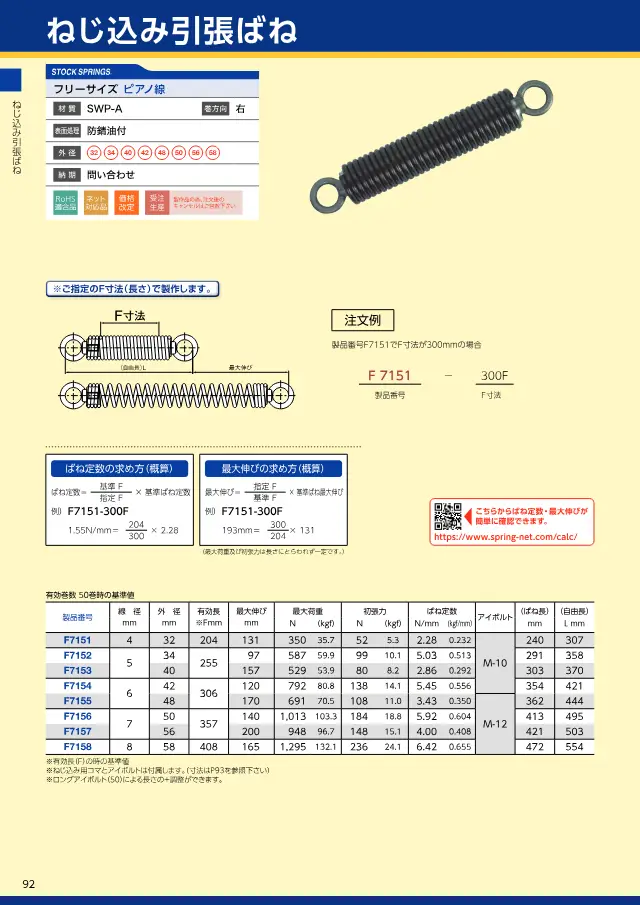

• Catálogo スプリングネット 製品カタログ（ばね類） 178 páginas Abrir a página 96
