แหวนสปริงป้องกันการคลายตัว

ข้อมูลจำเพาะ

วิธีเลือก สปริง

ประเด็นที่ควรตรวจสอบเมื่อเลือก พร้อมค่าของผลิตภัณฑ์นี้ (แหวนสปริงป้องกันการคลายตัว)

1. 1. เลือกค่าคงที่สปริงจากแรงที่ต้องการ

   ค่าคงที่สปริง k คือน้ำหนักที่ต้องใช้เพื่อทำให้สปริงแอ่นตัว 1 มม. ตรวจสอบว่าเมื่อคูณกับปริมาณการแอ่นตัวขณะติดตั้งและขณะทำงานแล้วได้แรงที่ต้องการหรือไม่ สินค้าที่แสดงมีช่วง 0.007 ถึง 9.91 N/mm ซึ่งกว้างมาก และควรเผื่อความคลาดเคลื่อนของค่าคงที่สปริง (เช่น ±10%) ไว้ด้วย

2. 2. รักษาขีดจำกัดน้ำหนักสูงสุดและการแอ่นตัวสูงสุด

   หากใช้งานเกินน้ำหนักสูงสุดหรือการแอ่นตัวสูงสุด จะทำให้เกิดการล้า (การเปลี่ยนรูปถาวร) หรือความเสียหาย ตรวจสอบว่าน้ำหนักที่จุดสูงสุดของช่วงการใช้งานอยู่ภายในน้ำหนักสูงสุด และสำหรับสปริงอัดตรวจสอบว่าไม่ถึงความยาวอัดชิดสุด

3. 3. พื้นที่ติดตั้ง เส้นผ่านศูนย์กลางภายนอก และความยาวอิสระ

   ตรวจสอบว่าเส้นผ่านศูนย์กลางภายนอกพอดีกับรูหรือเคสหรือไม่ และเส้นผ่านศูนย์กลางภายในไม่รบกวนเพลาที่ใช้ (เส้นผ่านศูนย์กลางเพลาที่เหมาะสม) ความยาวอิสระคือความยาวขณะไม่มีแรงกระทำ ผลต่างระหว่างความยาวนี้กับความยาวติดตั้งคือการแอ่นตัวเริ่มต้น เส้นผ่านศูนย์กลางขดจะเปลี่ยนเมื่อมีแรงกระทำ จึงควรเผื่อช่องว่างไว้

4. 4. เลือกวัสดุให้เหมาะกับสภาพแวดล้อมการใช้งาน

   ผลิตภัณฑ์นี้: วัสดุ SUS304-WPB

   ลวดเปียโน SWP-A มีความแข็งแรงสูงแต่เป็นสนิมง่าย และมีหลายรุ่นที่ผ่านการเคลือบน้ำมันกันสนิม ในสภาพที่มีความชื้นหรือต้องล้างทำความสะอาด สเตนเลส เช่น SUS304-WPB เป็นตัวเลือก ส่วนในสภาพที่กัดกร่อนรุนแรง เช่น น้ำทะเล ไทเทเนียมเป็นตัวเลือก

5. 5. สปริงดึงคือแรงตึงเริ่มต้นและรูปทรงตะขอ

   สปริงดึงแบบขดชิดมีแรงตึงเริ่มต้น ซึ่งเป็นแรงที่ต้องใช้จนกว่าจะเริ่มยืดออก หากต้องการเคลื่อนที่ด้วยแรงน้อย ให้ตรวจสอบค่าแรงตึงเริ่มต้น และตรวจสอบรูปทรงตะขอ เช่น ตะขอกลับด้าน 90 องศา หรือ 180 องศา ว่าเข้ากับวิธีการเกี่ยวของอีกด้านหรือไม่

6. 6. สปริงบิดคือมุมและทิศทางของแขน

   สำหรับสปริงบิด ให้ตรวจสอบแรงบิด (ค่าคงที่สปริงบิด × มุม) ที่มุมใช้งาน และความยาวแขน โดยทั่วไปทิศทางการพันขดควรสอดคล้องกับทิศทางการบิด และใช้งานในทิศทางที่ขดพันเข้า สำหรับสินค้าแบบขนาดอิสระ ให้ระบุทิศทางการดัดด้วย

คำแนะนำนี้จัดทำโดย AI จากเอกสารและรายการสเปกของผลิตภัณฑ์ที่แสดง

สปริง คืออะไร และดูผลิตภัณฑ์ทั้งหมด

รายละเอียดผลิตภัณฑ์

ป้องกันการคลายตัวของสกรูด้วยแรงของสปริงบิด โบลต์และน็อตไม่รวมอยู่ด้วย โครงสร้างล็อกได้อย่างแน่นหนาแม้ใช้งานซ้ำหลายครั้ง

คำถามที่พบบ่อย

Q. แหวนสปริงป้องกันการคลายตัวใช้กับขนาดเกลียวใดได้บ้าง

A. ใช้กับขนาดเกลียวตั้งแต่ M5×0.8 ถึง M16×2.0

Q. วัสดุและขนาดเส้นผ่านศูนย์กลางลวดของแหวนสปริงป้องกันการคลายตัวเป็นอย่างไร

A. วัสดุคือ SUS304-WPB และขนาดเส้นผ่านศูนย์กลางลวด d อยู่ระหว่าง 0.8 ถึง 2.0 mm

Q. แหวนสปริงป้องกันการคลายตัวทำงานอย่างไรในการป้องกันการคลายตัวของโบลต์

A. ป้องกันการคลายตัวของสกรูด้วยแรงของสปริงบิด และมีโครงสร้างที่ล็อกได้อย่างแน่นหนาแม้ใช้งานซ้ำ

Q. แหวนสปริงป้องกันการคลายตัวมีโบลต์และน็อตรวมอยู่ด้วยหรือไม่

A. ไม่มีโบลต์และน็อตรวมอยู่ด้วย

จัดทำโดย AI จากเนื้อหาในเอกสารต้นทาง

เอกสารต้นทาง

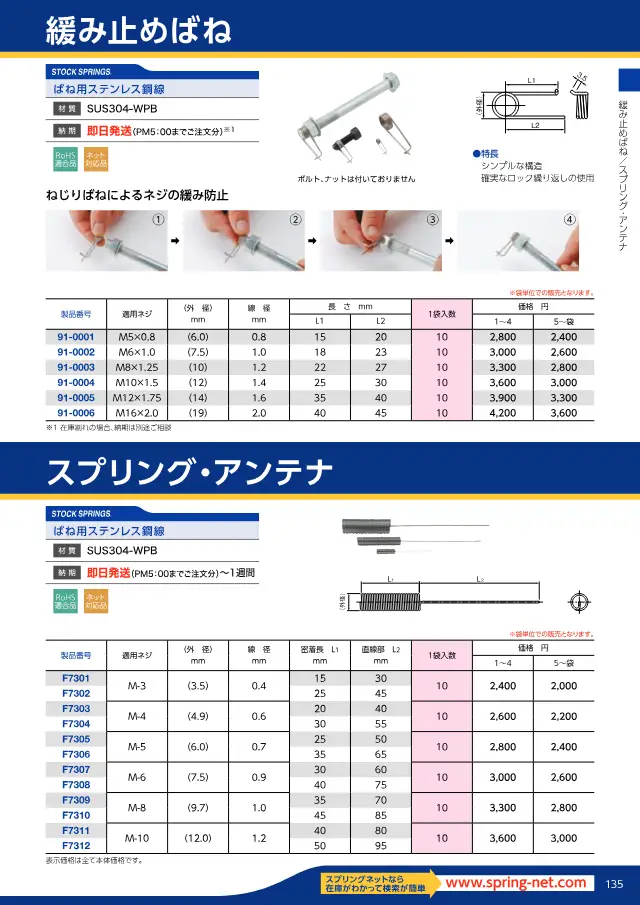

• แคตตาล็อก スプリングネット 製品カタログ（ばね類） 178 หน้า เปิดหน้า 139
  พบใน: https://www.samini.co.jp/catalog_list/
