Standart Yarık Tipli Rulman Halkası / Standart Ayrılabilir Rulman Halkası Normal

Teknik özellikler

スタンダードスリットカラー / スタンダードセパレートカラー serisi model karşılaştırması

Aynı serideki 2 modeli teknik özelliklerine göre karşılaştırın.

Ayar yüzüğü nasıl seçilir?

Seçim yaparken kontrol edilmesi gereken noktalar ve bu ürünün (Standart Yarık Tipli Rulman Halkası / Standart Ayrılabilir Rulman Halkası Normal) değerleri.

1. 1. Mil çapına uygun iç çap seçin

   Bu ürün: İç çap d 5〜110 mm

   İç çap d, uygulanacak mil çapına göre seçilir. Katalogdaki ürünlerde φ5 ile φ110 arasında değerler bulunmaktadır. Mil toleransı ile halkanın iç çap toleransının birleşimi sıkma kuvvetini ve takma kolaylığını etkilediğinden, yalnızca mil çapı değil iç çap toleransı da birlikte kontrol edilir.

2. 2. Gereken eksenel tutma kuvvetini belirleyin

   Bu ürün: İzin verilen eksenel itme yükü 80,000 N

   İzin verilen eksenel yük, parçanın eksen yönünde kaymadan tutabileceği yüktür; katalogdaki ürünlerde 2300 ile 149040 N arasındadır. Aynı iç çapta bile tipe göre değerler farklılık gösterir; örneğin φ30 için 5400 N ve 2300 N değerine sahip ürünler bulunmaktadır. Uygulanan eksenel yüke yeterli emniyet payı bırakılarak seçim yapılır.

3. 3. Dönme yönündeki tutma kuvvetini de inceleyin

   İzin verilen radyal yük, dönme yönünde kaymadan tutulabilen kuvvet (tork) anlamına gelir; katalogdaki ürünlerde 3.6 ile 449.5 N·m arasındadır. Halkaya tork veya dönme yönünde kuvvet etki eden uygulamalarda, bu değerin kullanım koşullarını aşıp aşmadığı kontrol edilir.

4. 4. Sabitleme yöntemini takma sıklığına göre seçin

   Konum sık değiştiriliyorsa alet gerektirmeden kullanılabilen kollu tip uygundur; ancak tutma kuvveti cıvata ile sıkılmaya göre daha düşüktür. Katalog örneklerinde kol ile sıkıldığında eksenel yük 780 ile 2300 N arasındadır. Mili zedelemek istenmiyorsa kelepçeli veya kamalı tip seçilir.

5. 5. Önerilen sıkma torkuyla sıkın

   Katalogdaki tutma kuvvetleri önerilen sıkma torkunda elde edilen değerlerdir. Katalogdaki ürünlerde bu tork 0.9 ile 267.2 N·m arasında değişir ve cıvata boyutuna göre önemli ölçüde farklılaşır. Torkmetre ile belirtilen değere uyulması gevşemeyi ve gövde hasarını önler.

6. 6. Ortama uygun malzeme ve yüzey işlemi

   S45C yüksek mukavemeti nedeniyle tercih edilir ve siyah boyama veya kimyasal nikel kaplama ile korozyondan korunur. Nem veya yıkama olan ortamlarda SUS304, ağırlığın azaltılması istendiğinde ise A2017 gibi alüminyum alaşımları seçilir. Ancak malzemeye bağlı olarak tutma kuvveti değiştiğinden, yük değerleri ile birlikte kontrol edilir.

Bu rehber, listelenen ürünlerin belgeleri ve teknik özellik kalemleri esas alınarak AI tarafından hazırlanmıştır.

Ayar yüzüğü nedir? Tüm ürünleri görün

Açıklama

Yuvarlak milde kullanılan normal tip set halkalarına ait itme test verileri. SCS (S45C, SUS304, A2017, POM) ve SCSS (S45C, SUS304) malzeme gruplarına göre iç çap, genişlik ve cıvata boyutlarına bağlı değerler gösterilmektedir. Değerler test sonucudur ve performans garantisi anlamına gelmez.

SSS

Q. Standart Yarık Tipli Rulman Halkası / Standart Ayrılabilir Rulman Halkası Normal hangi millerde kullanılabilir?

A. Yuvarlak millerde kullanılan normal tip set halkasıdır. Yuvarlak millere parça sabitleme için kullanılır.

Q. Standart Yarık Tipli Rulman Halkası / Standart Ayrılabilir Rulman Halkası Normal için iç çap ve malzeme aralığı nedir?

A. İç çap d, 5–110 mm arasındadır. SCS için S45C, SUS304, A2017 ve POM; SCSS için S45C ve SUS304 malzemeleri test verilerinde yer almaktadır.

Q. Standart Yarık Tipli Rulman Halkası / Standart Ayrılabilir Rulman Halkası Normal itme test değerlerine nereden ulaşılabilir?

A. İç çap, genişlik ve cıvata boyutuna göre itme değerleri listelenmiştir. SCS ve SCSS malzemelerine göre ayrılmış veriler mevcuttur.

Q. Standart Yarık Tipli Rulman Halkası / Standart Ayrılabilir Rulman Halkası Normal için izin verilen eksenel itme yükü nedir?

A. İzin verilen eksenel itme yükü 80.000 N'dir. Ancak listelenen değerler test değerleridir ve performans garantisi vermez.

Kaynak belgelerin içeriğine dayanarak AI tarafından hazırlanmıştır.

Kaynak belgeler

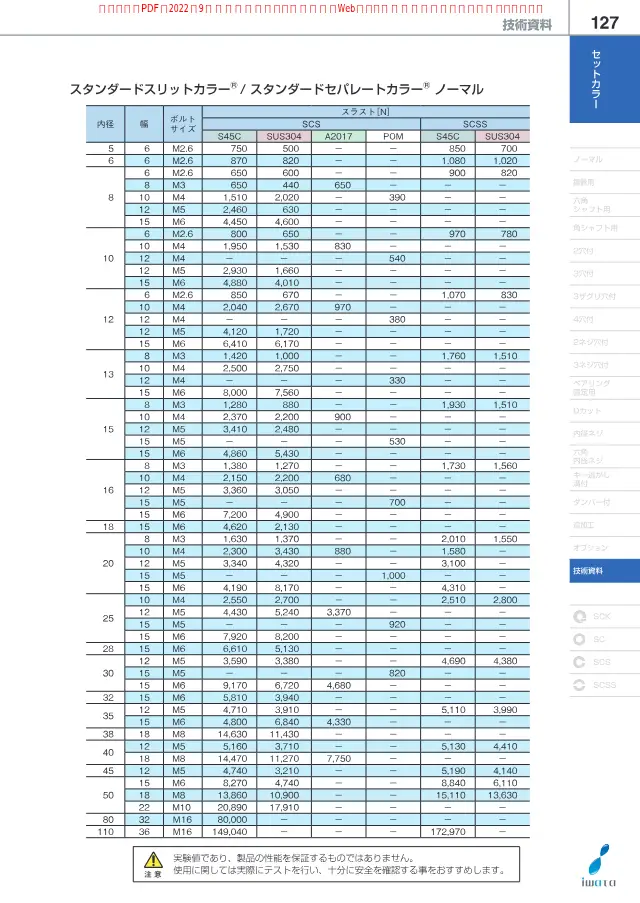

• Veri sayfası セットカラー 技術資料 126-127 2 sayfa 2. sayfayı aç
