Batarya Güçlü Dişli Motor F3 Tipi (Eşmerkezli Boş Mil)

SDシリーズ F3タイプ / Nissei Co., Ltd. (Resmi web sitesi) / Belgenin 2. sayfasında yer alıyor

AGV'ler ve küçük robotlar için DC48V, 0.75kW batarya güçlü dişli motor. Mevcut AFC tipine göre daha kompakt, IP65 su geçirmez yapı, 2G titreşim dayanımı ve 1/10 redüksiyon oranı eklenmiş bir ürün.

Son doğrulama: (içeriğin kaynak belgeyle doğrulandığı tarih)

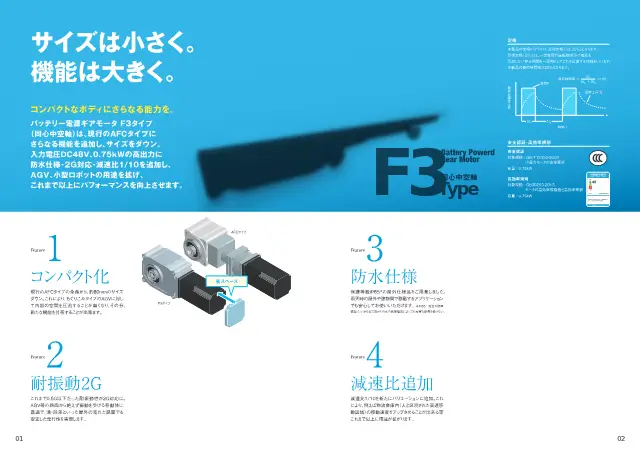

Nissei Co., Ltd. "バッテリー電源ギアモータ SDシリーズ F3タイプ 同心中空軸タイプ" belgesinin 2. sayfasındaki Batarya Güçlü Dişli Motor F3 Tipi (Eşmerkezli Boş Mil)
Kaynak: Nissei Co., Ltd.「バッテリー電源ギアモータ SDシリーズ F3タイプ 同心中空軸タイプ」Sayfa 2
İlgili sayfanın küçültülmüş görüntüsü belgeden alıntılanmıştır. Telif hakkı Nissei Co., Ltd. firmasına aittir.Kaldırma talebi

Teknik özellikler

Kapasite 0.75 kW
Besleme gerilimi DC48 V
Çerçeve numarası 30
Redüksiyon oranı 1/10～1/60
Çıkış mili devri (1/10) 8.0～400 r/min
Çıkış mili izin verilen tork (1/10) 21.5 N・m
Çıkış mili izin verilen O.H.L. (1/10) 1910 N
Çıkış mili izin verilen eksenel yük (1/10) 475 N
Yaklaşık kütle (frensiz) 8.1 kg
Yaklaşık kütle (frenli) 8.5 kg
Nominal değer S3 25%
Titreşime dayanıklılık 2 G
Koruma yapısı IP44／IP65
Kullanım ortam sıcaklığı 0～40 ℃

Açıklama

Mevcut AFC tipine göre toplam uzunluk yaklaşık 80 mm kısaltıldı, dar alt geçişli AGV'lere de kolayca monte edilebilir hale getirildi. IP65 su geçirmezlik ve 2G titreşim dayanımına sahiptir, dış mekânda engebeli zeminlerde de kullanılabilir. Redüksiyon oranı 1/10 ile 1/60 arasında seçilebilir, anma çalışma tipi S3 %25 tekrarlı yüktür. Özel sürücü ile birlikte kullanılır.

Öne çıkan özellikler

  • Kompakt tasarım (mevcut AFC tipine göre toplam uzunluk yaklaşık 80 mm kısa)
  • 2G titreşim dayanımı
  • IP65 su geçirmez seçenek mevcut
  • 1/10 redüksiyon oranı eklendi

Kullanım alanları

  • AGV
  • Küçük robotlar
  • Depo içi taşıma
  • Dış mekân taşıma

SSS

Q. Batarya Güçlü Dişli Motor F3 Tipi (Eşmerkezli Boş Mil) AGV'lerde ve dış mekân taşımada kullanılabilir mi? Su geçirmezlik ve titreşim dayanımı özelliklerini öğrenebilir miyim?
A. IP65 su geçirmez seçenek mevcuttur. Koruma sınıfı IP44／IP65'tir. Titreşim dayanımı 2 G'dir ve dış mekânda engebeli zeminlerde kullanılabilir.
Q. SD Serisi F3 tipinin anma değerleri, redüksiyon oranı ve çıkış mili özelliklerini öğrenebilir miyim?
A. Anma çalışma tipi S3 %25 tekrarlı yüktür. Redüksiyon oranı 1/10 ile 1/60 arasında seçilebilir. 1/10 oranında çıkış mili devri 8.0～400 r/min, çıkış mili izin verilen torku 21.5 N・m, çıkış mili izin verilen O.H.L. değeri 1910 N ve çıkış mili izin verilen eksenel yük 475 N'dur.
Q. F3 tipi mevcut AFC tipine göre boyut olarak ne kadar değişiyor? Dar alanlara monte edilebilir mi?
A. Mevcut AFC tipine göre toplam uzunluk yaklaşık 80 mm kısaltılmıştır. Dar alt geçişli AGV'lere monte edilmesi kolaylaşmıştır.
Q. Batarya Güçlü Dişli Motor F3 Tipi'nin besleme gerilimi, güç kapasitesi, ağırlığı ve kullanım ortam sıcaklığı nedir?
A. Besleme gerilimi DC48 V, kapasitesi 0.75 kW'tır. Yaklaşık ağırlık fren olmadan 8.1 kg, frenli 8.5 kg'dır. Kullanım ortam sıcaklığı 0～40 ℃'dir.
