Serbest Boy Standart Tip Burulma Yayı (36-052〜36-156)

Teknik özellikler

ねじりスプリング フリーサイズ serisi model karşılaştırması

Aynı serideki 4 modeli teknik özelliklerine göre karşılaştırın.

Yaylar nasıl seçilir?

Seçim yaparken kontrol edilmesi gereken noktalar ve bu ürünün (Serbest Boy Standart Tip Burulma Yayı (36-052〜36-156)) değerleri.

1. 1. Gerekli kuvvete göre yay sabitinin seçilmesi

   Yay sabiti k, yayı 1 mm sıkıştırmak için gereken yüktür. Montaj ve çalışma sırasındaki sehim miktarlarıyla çarpılarak gerekli kuvvetin elde edilip edilmediği kontrol edilir. Katalogdaki ürünler 0,007 ila 9,91 N/mm arasında geniş bir aralıktadır; yay sabiti toleransı (örneğin ±%10) dahil olmak üzere pay bırakılır.

2. 2. Maksimum yük ve sehim sınırlarına uyulması

   Maksimum yük veya maksimum sehim aşılarak kullanıldığında kalıcı deformasyona (yorulma/gevşeme) ve hasara yol açabilir. Kullanım strokunun en büyük noktasındaki yükün maksimum yük değeri içinde kalıp kalmadığı, basma yaylarında ise blok boyuna ulaşılıp ulaşılmadığı kontrol edilir.

3. 3. Montaj alanı, dış çap ve serbest boy

   Dış çapın delik veya kutuya sığıp sığmadığı, iç çapın geçirilen mile (uygulanabilir mil çapı) çarpmadığı kontrol edilir. Serbest boy, yük uygulanmadığındaki uzunluktur ve montaj boyu ile farkı başlangıç sehimini verir. Yük uygulandığında sarım çapı değiştiğinden boşluklara pay bırakılır.

4. 4. Kullanım ortamına uygun malzemenin seçilmesi

   Bu ürün: Malzeme SUS304-WPB

   Piyano teli SWP-A yüksek mukavemetli olmakla birlikte kolay paslanır ve birçoğu koruyucu yağ ile işlenmiş olarak sunulur. Nem veya yıkama olan ortamlarda SUS304-WPB gibi paslanmaz çelikler, deniz suyu gibi güçlü korozif ortamlarda ise titanyum aday malzemelerdir.

5. 5. Çekme yaylarında ilk gerilme ve kanca şekli

   Sıkı sarılmış çekme yaylarında, uzamaya başlamak için gereken yük olan ilk gerilme (ön gerilme) bulunur. Küçük bir kuvvetle hareket ettirilmesi gereken uygulamalarda ilk gerilme değeri kontrol edilir. Ters yuvarlak, 90 derece veya 180 derece gibi kanca şekillerinin karşı taraftaki bağlantıya uygun olup olmadığı da birlikte kontrol edilir.

6. 6. Burulma yaylarında açı ve kol yönü

   Burulma yaylarında kullanım açısındaki tork (burulma yay sabiti × açı) ve kol uzunluğu kontrol edilir. Sarım yönü burulma yönüne uygun seçilir ve genellikle sarılma yönünde kullanılır. Serbest boyutlu ürünlerde ayrıca bükülme yönü belirtilir.

Bu rehber, listelenen ürünlerin belgeleri ve teknik özellik kalemleri esas alınarak AI tarafından hazırlanmıştır.

Yaylar nedir? Tüm ürünleri görün

Açıklama

Yay çeliği olan paslanmaz çelik telden üretilir. Sarım sayısı 0,125 birim, kol uzunluğu 1 mm birim olarak belirtilerek üretilir. Her standart için 5 sarımdaki yay sabiti ve maksimum kullanım açısı verilmiş olup yaklaşık hesaplama formülü de yer almaktadır. Ek bükme işlemi spesifikasyonları da mevcuttur.

SSS

Q. Serbest Boy Standart Tip Burulma Yayı (36-052〜36-156) hangi boyut ve malzemelerde üretilebilir?

A. İç çap 5〜15 mm, tel çapı d 0,5〜2,0 mm'dir. Malzeme SUS304-WPB olup yay çeliği olan paslanmaz çelik telden üretilir. Sarım yönü sağ veya sol olarak seçilebilir.

Q. Serbest Boy Standart Tip Burulma Yayı (36-052〜36-156) sarım sayısı ve kol uzunluğu nasıl belirtilir?

A. Toplam sarım sayısı 1〜10 arasında olup 0,125 birim olarak belirtilir. Kol uzunluğu 1 mm birim olarak belirtilerek üretilir.

Q. Serbest Boy Standart Tip Burulma Yayı (36-052〜36-156) ne zaman teslim edilir?

A. Sipariş üzerine üretilen bir üründür. 1〜10 adet siparişler 4 gün sonra sevk edilir.

Kaynak belgelerin içeriğine dayanarak AI tarafından hazırlanmıştır.

Kaynak belgeler

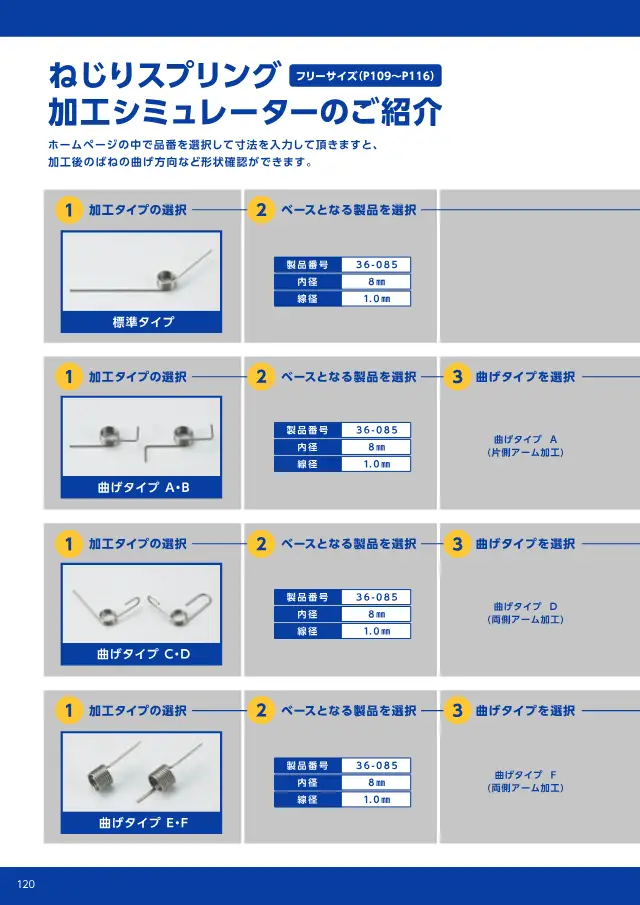

• Katalog スプリングネット 製品カタログ（ばね類） 178 sayfa 124. sayfayı aç
