Sıkı Yaylı Paslanmaz Çelik Yay Teli

Teknik özellikler

Yaylar nasıl seçilir?

Seçim yaparken kontrol edilmesi gereken noktalar ve bu ürünün (Sıkı Yaylı Paslanmaz Çelik Yay Teli) değerleri.

1. 1. Gerekli kuvvete göre yay sabitinin seçilmesi

   Yay sabiti k, yayı 1 mm sıkıştırmak için gereken yüktür. Montaj ve çalışma sırasındaki sehim miktarlarıyla çarpılarak gerekli kuvvetin elde edilip edilmediği kontrol edilir. Katalogdaki ürünler 0,007 ila 9,91 N/mm arasında geniş bir aralıktadır; yay sabiti toleransı (örneğin ±%10) dahil olmak üzere pay bırakılır.

2. 2. Maksimum yük ve sehim sınırlarına uyulması

   Maksimum yük veya maksimum sehim aşılarak kullanıldığında kalıcı deformasyona (yorulma/gevşeme) ve hasara yol açabilir. Kullanım strokunun en büyük noktasındaki yükün maksimum yük değeri içinde kalıp kalmadığı, basma yaylarında ise blok boyuna ulaşılıp ulaşılmadığı kontrol edilir.

3. 3. Montaj alanı, dış çap ve serbest boy

   Bu ürün: Dış çap D 3〜25 mm

   Dış çapın delik veya kutuya sığıp sığmadığı, iç çapın geçirilen mile (uygulanabilir mil çapı) çarpmadığı kontrol edilir. Serbest boy, yük uygulanmadığındaki uzunluktur ve montaj boyu ile farkı başlangıç sehimini verir. Yük uygulandığında sarım çapı değiştiğinden boşluklara pay bırakılır.

4. 4. Kullanım ortamına uygun malzemenin seçilmesi

   Bu ürün: Malzeme SUS304-WPB

   Piyano teli SWP-A yüksek mukavemetli olmakla birlikte kolay paslanır ve birçoğu koruyucu yağ ile işlenmiş olarak sunulur. Nem veya yıkama olan ortamlarda SUS304-WPB gibi paslanmaz çelikler, deniz suyu gibi güçlü korozif ortamlarda ise titanyum aday malzemelerdir.

5. 5. Çekme yaylarında ilk gerilme ve kanca şekli

   Sıkı sarılmış çekme yaylarında, uzamaya başlamak için gereken yük olan ilk gerilme (ön gerilme) bulunur. Küçük bir kuvvetle hareket ettirilmesi gereken uygulamalarda ilk gerilme değeri kontrol edilir. Ters yuvarlak, 90 derece veya 180 derece gibi kanca şekillerinin karşı taraftaki bağlantıya uygun olup olmadığı da birlikte kontrol edilir.

6. 6. Burulma yaylarında açı ve kol yönü

   Burulma yaylarında kullanım açısındaki tork (burulma yay sabiti × açı) ve kol uzunluğu kontrol edilir. Sarım yönü burulma yönüne uygun seçilir ve genellikle sarılma yönünde kullanılır. Serbest boyutlu ürünlerde ayrıca bükülme yönü belirtilir.

Bu rehber, listelenen ürünlerin belgeleri ve teknik özellik kalemleri esas alınarak AI tarafından hazırlanmıştır.

Yaylar nedir? Tüm ürünleri görün

Açıklama

Sıkı yaylar F boyutu belirtilerek üretilir. Yay sabiti ve maksimum uzama hesaplama formülleri verilmiştir; dış çap toleransı D/d3–8 için ±1,5%'dir.

SSS

Q. Sıkı Yaylı Paslanmaz Çelik Yay Teli ürününde hangi malzeme ve boyut aralıkları desteklenmektedir?

A. Malzeme SUS304-WPB'dir. Dış çap D 3–25 mm, serbest boy L ise 10–600 mm aralığını karşılamaktadır.

Q. Paslanmaz sıkı yaylar hangi yöntemle üretilmektedir?

A. F boyutu belirtilerek üretilirler. Sarımları birbirine temas eder halde üretilen paslanmaz çelik sıkı yaylardır.

Q. Paslanmaz sıkı yayların dış çap toleransı nedir?

A. Dış çap toleransı D/d3–8 için ±1,5%'dir.

Q. Paslanmaz sıkı yayların yay sabiti ve maksimum uzaması nasıl belirlenir?

A. Yay sabiti ve maksimum uzama için hesaplama formülleri verilmektedir.

Kaynak belgelerin içeriğine dayanarak AI tarafından hazırlanmıştır.

Kaynak belgeler

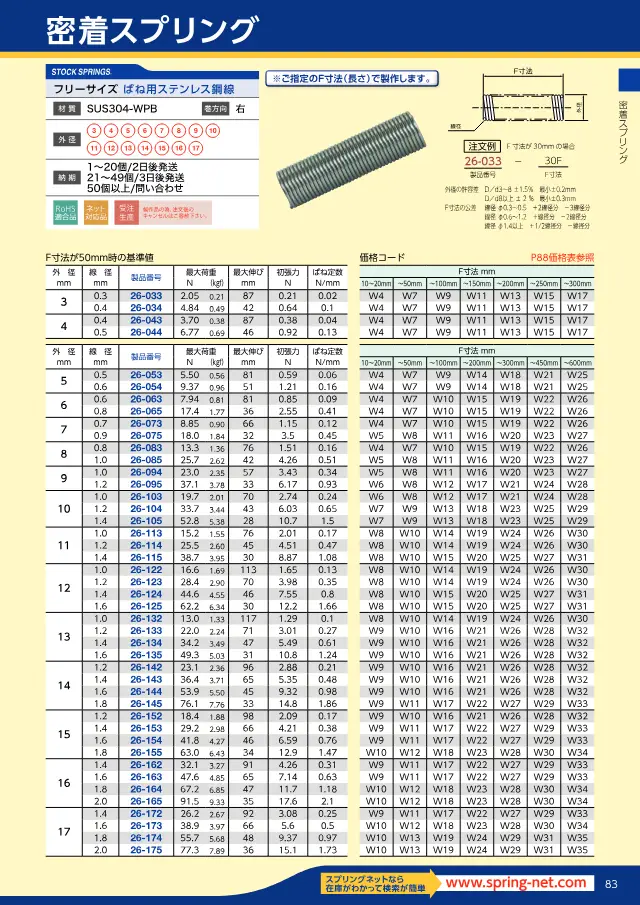

• Katalog スプリングネット 製品カタログ（ばね類） 178 sayfa 87. sayfayı aç
