Lò xo treo dây mạ 4901

Thông số kỹ thuật

Cách chọn Lò xo

Các điểm cần kiểm tra khi lựa chọn, kèm giá trị của sản phẩm này (4901).

1. 1. Chọn hằng số lò xo theo lực cần thiết

   Sản phẩm này: Hằng số lò xo k 0.007 N/mm

   Hằng số lò xo k là tải trọng cần thiết để làm lò xo biến dạng 1 mm. Nhân với lượng biến dạng khi lắp đặt và khi vận hành để kiểm tra xem có đạt được lực cần thiết hay không. Các sản phẩm trong danh mục có dải từ 0,007 đến 9,91 N/mm, cần tính đến cả sai số cho phép của hằng số lò xo (ví dụ ±10%) để có đủ biên an toàn.

2. 2. Tuân thủ tải trọng tối đa và giới hạn biến dạng

   Nếu vượt quá tải trọng tối đa hoặc độ biến dạng tối đa khi sử dụng, lò xo có thể bị yếu đi (biến dạng vĩnh viễn) hoặc hư hỏng. Cần kiểm tra tải tại điểm cực đại của hành trình sử dụng có nằm trong tải trọng tối đa hay không, và với lò xo nén, chiều dài khi ép sát có chưa đạt tới hay không.

3. 3. Kích thước lắp đặt, đường kính ngoài và chiều dài tự do

   Sản phẩm này: Đường kính ngoài D 18.0 mm

   Cần kiểm tra đường kính ngoài có lọt vào lỗ hoặc vỏ hay không, và đường kính trong có gây va chạm với trục lắp (đường kính trục áp dụng) hay không. Chiều dài tự do là chiều dài khi không chịu tải; hiệu số với chiều dài lắp đặt chính là độ biến dạng ban đầu. Đường kính vòng xoắn thay đổi khi chịu tải nên cần để khe hở dư.

4. 4. Chọn vật liệu phù hợp với môi trường sử dụng

   Dây thép piano SWP-A có độ bền cao nhưng dễ bị gỉ, nên nhiều sản phẩm được xử lý dầu chống gỉ. Trong môi trường ẩm hoặc có rửa, các loại thép không gỉ như SUS304-WPB là lựa chọn phù hợp; trong môi trường ăn mòn mạnh như nước biển, titan là ứng viên phù hợp.

5. 5. Lò xo kéo: lực căng ban đầu và dạng móc

   Lò xo kéo quấn sát có lực căng ban đầu, tức tải trọng cần thiết để bắt đầu giãn ra. Với ứng dụng cần di chuyển bằng lực nhỏ, cần kiểm tra giá trị lực căng ban đầu. Đồng thời kiểm tra dạng móc như móc ngược, móc 90 độ hoặc 180 độ có phù hợp với cách móc vào chi tiết đối tiếp hay không.

6. 6. Lò xo xoắn: góc làm việc và hướng tay đòn

   Với lò xo xoắn, cần kiểm tra mô-men xoắn ở góc sử dụng (hằng số lò xo xoắn × góc) và chiều dài tay đòn. Chiều quấn nên phù hợp với chiều xoắn và thường được lắp theo hướng cuộn vào. Với loại kích thước tự do, cần chỉ định thêm hướng uốn.

Hướng dẫn này do AI soạn dựa trên tài liệu và các mục thông số của các sản phẩm được đăng tải.

Giới thiệu về Lò xo và danh sách sản phẩm

Mô tả

Đường kính dây 1.0mm, đường kính ngoài 18mm, chiều dài tự do 300mm. Hằng số lò xo 0.007N/mm. Chiều dài tối đa khi sử dụng là 600mm.

Câu hỏi thường gặp

Q. Lò xo treo 4901 phù hợp để treo vật có trọng lượng bao nhiêu?

A. Lò xo phù hợp cho ứng dụng treo tải 250g. Ứng dụng là đỡ treo vật nhẹ.

Q. Hãy cho biết đường kính dây, đường kính ngoài, chiều dài tự do và chiều dài tối đa khi sử dụng của lò xo treo dây mạ 4901.

A. Đường kính dây là 1.0mm, đường kính ngoài là 18.0mm, chiều dài tự do là 300mm. Chiều dài sử dụng tối đa là 600mm.

Q. Hãy cho biết vật liệu và hằng số lò xo của lò xo treo dây mạ 4901.

A. Được làm từ dây thép mạ kẽm. Hằng số lò xo là 0.007N/mm.

Q. Lò xo 4901 thuộc nhà sản xuất nào và dòng sản phẩm nào?

A. Đây là sản phẩm của Spring Net, thuộc dòng lò xo treo. Loại sản phẩm là lò xo.

Do AI soạn dựa trên nội dung của tài liệu nguồn.

Tài liệu nguồn

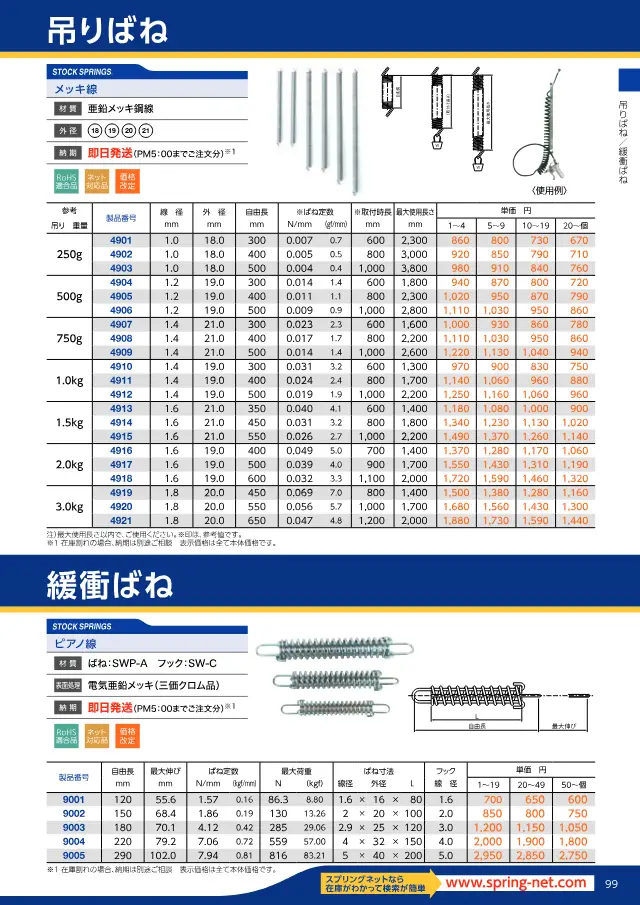

• Catalog スプリングネット 製品カタログ（ばね類） 178 trang Mở trang 103
