Vòng hãm đẩy (Push Nut)

Thông số kỹ thuật

Cách chọn Linh kiện siết chặt

Các điểm cần kiểm tra khi lựa chọn, kèm giá trị của sản phẩm này (Vòng hãm đẩy (Push Nut)).

1. 1. Chọn đường kính danh nghĩa phù hợp với nền và tải trọng

   Đường kính danh nghĩa là đường kính ngoài của ren vít. Đường kính càng lớn thì khả năng chịu lực kéo ra và lực cắt càng cao, nhưng vít phải lọt qua lỗ của chi tiết lắp đặt. Sản phẩm được giới thiệu có các cỡ 4 mm, 5 mm và 6 mm; cần đối chiếu đường kính lỗ của kim loại lắp đặt với khối lượng thiết bị treo để quyết định.

2. 2. Quyết định chiều dài tổng theo độ dày vật lắp đặt và chiều sâu ăn vào nền cần thiết

   Chiều dài tổng L của sản phẩm được giới thiệu là 35 đến 80 mm. Phần còn lại sau khi trừ độ dày của vật lắp đặt (quai hoặc kim loại đỡ) là chiều sâu ăn vào nền, vì vậy với nền mềm như tấm ALC cần chọn chiều dài đủ để có chiều sâu ăn vào đầy đủ. Cũng cần kiểm tra vít không xuyên thủng nền và lòi ra phía sau.

3. 3. Kiểm tra phạm vi ren vít ăn vào nền

   Chiều dài ren ℓ của sản phẩm được giới thiệu là 30 đến 55 mm, và phần tạo lực giữ chính là phần ren này. Nếu phần ren ngắn thì dù chiều dài tổng giống nhau, tùy độ dày vật lắp đặt mà số ren ăn vào nền có thể giảm. Cần ước tính chiều dài ăn khớp hiệu dụng cùng với độ dày vật lắp đặt.

4. 4. Chọn dạng đầu vít theo lỗ của vật lắp đặt và yêu cầu hoàn thiện

   Đầu chìm phù hợp khi lỗ đã được gia công chìm để đầu vít lún xuống và bề mặt phẳng. Đầu truss có đầu lớn và thấp, phù hợp khi giữ quai hoặc kim loại không có lỗ chìm bằng mặt tựa rộng. Quyết định dựa trên hình dạng lỗ của vật lắp đặt và việc phần đầu nhô ra có được phép hay không.

5. 5. Kiểm tra va chạm giữa đường kính đầu và chiều cao đầu với mặt tựa

   Đường kính đầu D của sản phẩm nằm trong khoảng 7 đến 12 mm và chiều cao đầu H từ 2 đến 3,5 mm. Nếu đường kính đầu không lớn hơn đáng kể lỗ của vật lắp đặt thì không thể giữ chắc, còn chiều cao đầu ảnh hưởng đến va chạm với bộ phận xung quanh hoặc nắp che. Với kim loại có lỗ dài, cần xác nhận đường kính đầu vượt chắc chắn bề rộng lỗ.

6. 6. Kiểm tra vật liệu và xử lý bề mặt trong môi trường ngoài trời hoặc ẩm

   Sản phẩm này: Chất liệu SUS304-CSP

   Với quai máng thoát nước đứng và các sản phẩm dùng ngoài trời, gỉ sét là vấn đề cần quan tâm. Cần kiểm tra vật liệu thân (như thép không gỉ) và có hay không xử lý chống gỉ, đồng thời lưu ý ăn mòn tiếp xúc khi kim loại lắp đặt là kim loại khác loại. Với ứng dụng kết cấu yêu cầu chứng nhận như vít chịu động đất, phải dùng đúng sản phẩm theo thông số đã được chứng nhận.

Hướng dẫn này do AI soạn dựa trên tài liệu và các mục thông số của các sản phẩm được đăng tải.

Giới thiệu về Linh kiện siết chặt và danh sách sản phẩm

Mô tả

Làm từ SUS304-CSP, độ cứng HRC37～44. Có 8 kích thước phù hợp đường kính trục từ 2mm đến 12mm, lực đẩy dọc trục từ 245N đến 4903N.

Câu hỏi thường gặp

Q. Vòng hãm đẩy dòng M4000 dùng được cho trục có kích thước nào?

A. Đường kính trục phù hợp từ 2mm đến 12mm, với 8 kích thước khác nhau.

Q. Vật liệu và độ cứng của vòng hãm đẩy dòng M4000 là gì?

A. Vật liệu là SUS304-CSP, độ cứng HRC37～44.

Q. Lực đẩy dọc trục của vòng hãm đẩy dòng M4000 là bao nhiêu?

A. Lực đẩy dọc trục từ 245N đến 4903N.

Q. Vòng hãm đẩy dòng M4000 được lắp đặt như thế nào? Có dụng cụ chuyên dụng không?

A. Lắp bằng cách ấn vào đầu trục. Có sẵn dụng cụ lắp chuyên dụng giúp việc lắp đặt dễ dàng.

Q. Vòng hãm đẩy dòng M4000 được sử dụng cho những ứng dụng nào?

A. Được sử dụng để cố định trục và định vị.

Do AI soạn dựa trên nội dung của tài liệu nguồn.

Tài liệu nguồn

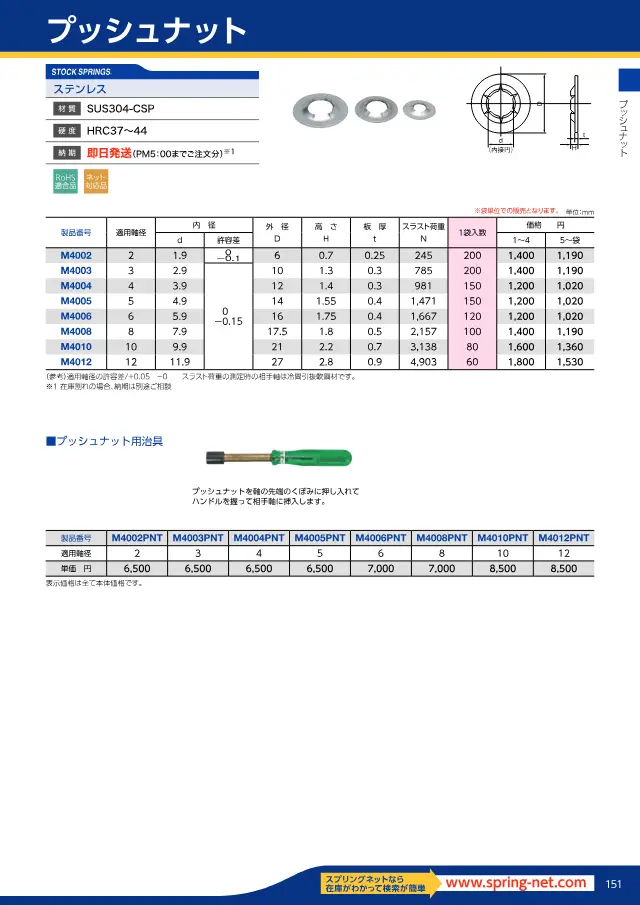

• Catalog スプリングネット 製品カタログ（ばね類） 178 trang Mở trang 155
