Thiết bị laser căn chỉnh Tsubaki Easy Laser EL-D90-BTA

Mã sản phẩm EL-D90-BTA / イージーレーザー / Công ty Cổ phần Tsubakimoto Chain (Trang web chính thức) / Có trong trang 1 của tài liệu

Phụ kiện căn chỉnh đồng tâm cho đĩa xích và puly, cho phép kiểm tra và điều chỉnh độ lệch tâm đơn giản bằng tia laser và bảng mục tiêu. So với model trước, thiết bị nhỏ gọn và nhẹ hơn.

Xác minh lần cuối: (ngày xác minh nội dung với tài liệu nguồn)

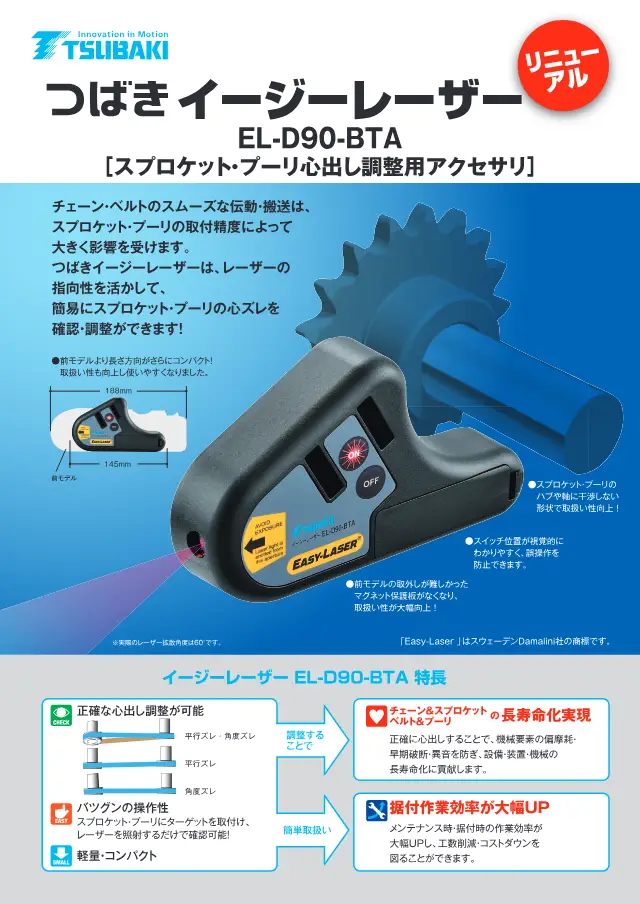

Thiết bị laser căn chỉnh Tsubaki Easy Laser EL-D90-BTA trên trang 1 của tài liệu "つばきイージーレーザー EL-D90-BTA" (Công ty Cổ phần Tsubakimoto Chain)
Nguồn: Công ty Cổ phần Tsubakimoto Chain「つばきイージーレーザー EL-D90-BTA」trang 1
Hình ảnh thu nhỏ của trang liên quan được trích từ tài liệu. Bản quyền thuộc về Công ty Cổ phần Tsubakimoto Chain.Yêu cầu gỡ bỏ

Thông số kỹ thuật

Bước sóng laser 635～670 nm
Công suất laser Từ 1mW trở lên
Cấp laser Loại 2
Góc phân kỳ laser 60 °
Đường kính puly xích (bánh xích) φ60 trở lên mm
Độ chính xác đo 0,2 trở xuống hoặc trong vòng 0,05° mm
Khoảng cách đo hiệu dụng Tối đa 10 m
Kích thước thân W×H×D 145×86×30 mm
Khối lượng thân 270 g
Tuổi thọ pin Liên tục 8 giờ

Mô tả

Gắn thân laser và bảng mục tiêu lên đĩa xích hoặc puly phía dẫn động và phía bị dẫn, kiểm tra độ lệch song song và độ lệch góc theo vị trí tia laser rồi điều chỉnh. Thân máy hoạt động bằng 1 pin AAA và được gắn bằng nam châm. Kèm hộp đựng chuyên dụng. Bảng mục tiêu của model trước không sử dụng được với thiết bị này.

Đặc điểm

  • Kiểm tra được độ lệch song song và độ lệch góc
  • Dễ kiểm tra bằng tia laser và bảng mục tiêu
  • Chiều dài thân ngắn hơn model trước, nhỏ gọn hơn
  • Bỏ tấm bảo vệ nam châm, nâng cao tính tiện dụng khi thao tác
  • Vị trí công tắc dễ nhìn, ngăn ngừa thao tác nhầm

Ứng dụng

  • Căn chỉnh đồng tâm đĩa xích trên hệ truyền động xích
  • Căn chỉnh đồng tâm puly trên hệ truyền động đai
  • Lắp đặt và bảo trì thiết bị cơ khí

Câu hỏi thường gặp

Q. Đường kính đĩa xích hoặc puly áp dụng cho EL-D90-BTA là bao nhiêu?
A. Đường kính đĩa xích (puly) từ φ60 mm trở lên.
Q. EL-D90-BTA dùng để kiểm tra và điều chỉnh nội dung gì?
A. Là phụ kiện căn chỉnh đồng tâm dùng để kiểm tra và điều chỉnh độ lệch tâm của đĩa xích và puly phía dẫn động và phía bị dẫn. Có thể kiểm tra độ lệch song song và độ lệch góc theo vị trí tia laser.
Q. Nguồn điện và cách lắp đặt của EL-D90-BTA như thế nào?
A. Thân máy hoạt động bằng 1 pin AAA và được gắn bằng nam châm. Tuổi thọ pin liên tục là 8 giờ.
Q. Độ chính xác đo và khoảng cách đo hiệu dụng của EL-D90-BTA là bao nhiêu?
A. Độ chính xác đo là 0,2 mm hoặc 0,05° trở xuống, khoảng cách đo hiệu dụng tối đa là 10 m.
Q. Kích thước và khối lượng thân máy của EL-D90-BTA là bao nhiêu?
A. Kích thước thân máy R×C×S là 145×86×30 mm, khối lượng thân máy là 270 g. So với model trước, chiều dài thân ngắn hơn và nhỏ gọn hơn.

Do AI soạn dựa trên nội dung của tài liệu nguồn.
