K型框架 + 悬挂梁

hangOn / 岩田制作所株式会社 (官方网站) / 刊载于资料第10页

可更换挂钩的梁式涂装用吊挂架。可安装线径4mm及以下的挂钩。

刊载信息确认日期: (根据来源资料确认内容的日期)

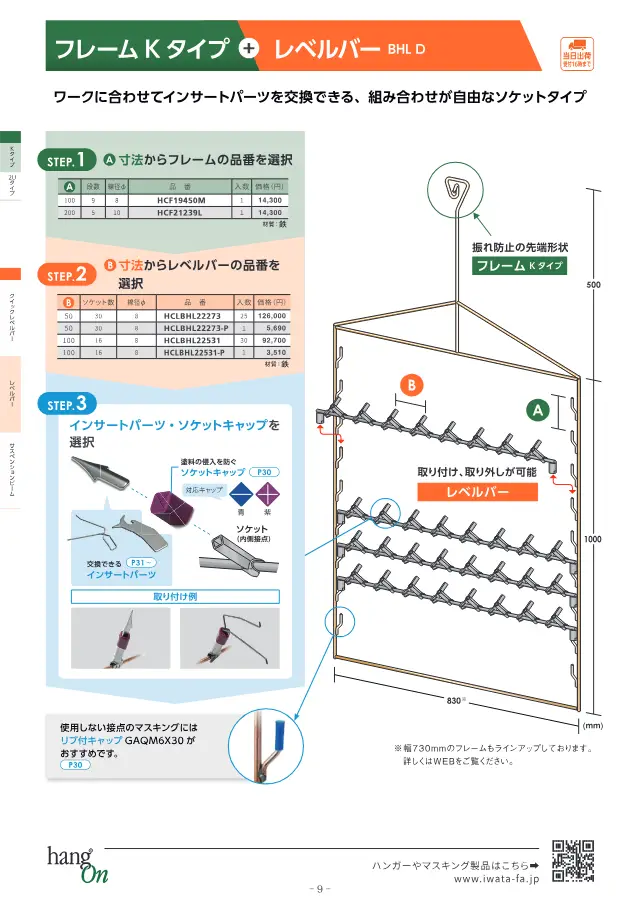

岩田制作所株式会社《塗装治具 ハンガー選定ガイドブック》第10页（刊载K型框架 + 悬挂梁）
出处: 岩田制作所株式会社「塗装治具 ハンガー選定ガイドブック」第10页
引用资料相关页面的缩小图像，著作权归岩田制作所株式会社所有。申请停止刊载

规格

水平条长度 800 mm
吊挂点数 16·11 点
可安装挂钩线径 4以下 φmm

hangOn 型号比较

可按规格比较同系列的12个型号。

型号 框架宽度 框架高度 水平条长度 水平条线径
フレーム2Uタイプ + クイックレベルバー D90DV 830 mm — 800 mm —
フレーム2Uタイプ + クイックレベルバー D90TRV 830 mm — 800 mm —
フレーム2Uタイプ + クイックレベルバー DPDV 830 mm — 800 mm —
フレーム2Uタイプ + クイックレベルバー SPDV 830 mm — 800 mm —
フレームKタイプ + クイックレベルバー D90DV 830 mm 1000 mm 800 mm —
フレームKタイプ + クイックレベルバー D90TRV 830 mm 1000 mm 800 mm —
フレームKタイプ + クイックレベルバー DPDV 830 mm 1000 mm 800 mm 1·1.5 φmm
フレームKタイプ + クイックレベルバー S90DV 830 mm 1000 mm 800 mm —
フレームKタイプ + クイックレベルバー SPDV 830 mm 1000 mm 800 mm —
フレームKタイプ + サスペンションビーム 本产品 — — 800 mm —
フレームKタイプ + レベルバー BHL D 830 mm 1000 mm — 8 φmm
フレームKタイプ + レベルバー BHL S 830 mm 1000 mm — 8 φmm

涂装挂具的选型要点

选型时需要确认的要点及本产品（K型框架 + 悬挂梁）的数值。

  1. 1. 选择符合产线尺寸的框架

    需确认框架的宽度、高度和长度能否符合输送机节距以及喷涂室和干燥炉的开口尺寸。所列产品宽830mm、高1000mm、长1050mm。同时需确认吊挂工件后的外形是否与设备发生干涉。

  2. 2. 工件尺寸与水平杆长度

    本产品: 水平条长度 800 mm

    水平杆长度决定了可沿横向排列的工件范围。所列产品为800mm。根据工件宽度加上涂料绕流所需间距，可估算单根杆上能够吊挂的数量。

  3. 3. 以吊挂点数判断产能

    本产品: 吊挂点数 16·11 点

    每个吊具的吊挂点数越多，一次可涂装的数量就越多。所列产品中有16点的示例。小件可选择吊挂数量多的型号，大型工件可选择吊挂数量少的型号，并确认能否通过改变层数进行调整。

  4. 4. 确认挂钩线径上限

    本产品: 可安装挂钩线径 4以下 φmm

    横梁型等可更换挂钩的类型，可安装的挂钩线径有上限。例如有的产品规定线径为4mm以下。需确认所用挂钩的粗细能否承受工件重量。

  5. 5. 根据线径判断强度与承载能力

    框架和水平杆的线径关系到刚性和承载能力。所列产品的框架线径为8mm，水平杆线径范围为1～8mm。吊挂重型工件时容易发生挠曲或脱落，因此应选择线径留有余量的产品。

  6. 6. 挂钩形式、导电性与维护性

    不易脱落的挂钩形式可防止输送过程中工件掉落。静电涂装时需确认结构能否保证接点导电。挂钩上附着涂膜后需要更换或去除涂膜，因此挂钩和插件可更换的结构更便于维护。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解涂装挂具及查看产品列表

产品说明

K型框架与悬挂梁的组合。接点位于内侧，可确保导电。

特点

  • 挂钩可更换
  • 接点位于内侧，确保导电

用途

  • 工业涂装

常见问题

Q. K型框架 + 悬挂梁可安装的挂钩线径是多少mm？
A. 可安装挂钩线径为4以下 φmm。可安装线径4mm及以下的挂钩。
Q. K型框架 + 悬挂梁的横杆长度和吊挂点数是多少？
A. 横杆长度为800 mm。吊挂点数为16・11 点。
Q. K型框架 + 悬挂梁可以更换挂钩吗？导电是如何保证的？
A. 可以更换挂钩。接点位于内侧，可确保导电。
Q. hangOn的K型框架 + 悬挂梁适用于哪些场合？
A. 用于工业涂装的涂装用吊挂架。
