轴 BH R58 + 快速中心水平杆 SPDV

シャフト BH R58 / クイックセンターレベルバー SPDV / 岩田制作所株式会社 (官方网站) / 刊载于资料第25页

可调节挂钩层数的经济型轴与水平杆组合。

刊载信息确认日期: (根据来源资料确认内容的日期)

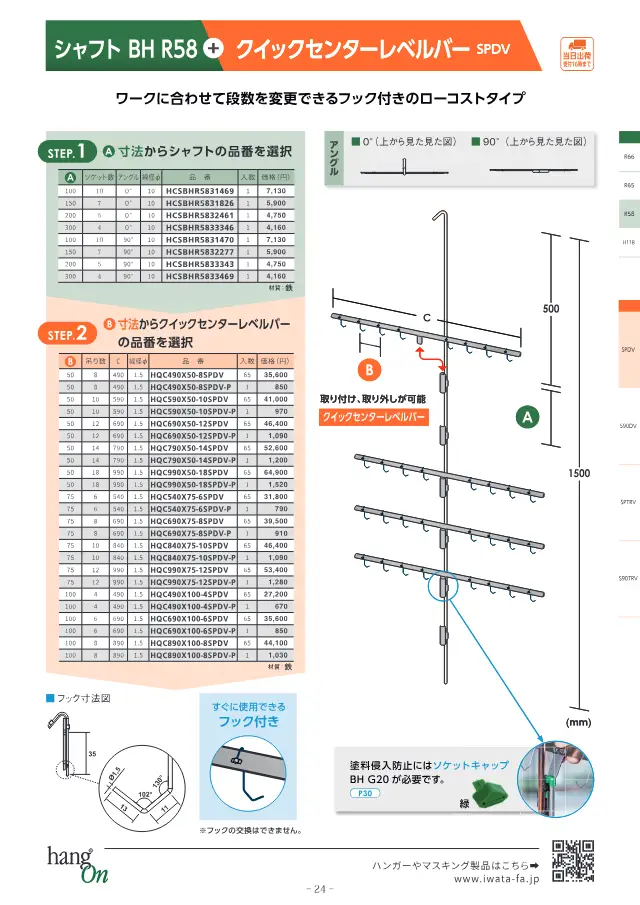

岩田制作所株式会社《塗装治具 ハンガー選定ガイドブック》第25页（刊载轴 BH R58 + 快速中心水平杆 SPDV）
出处: 岩田制作所株式会社「塗装治具 ハンガー選定ガイドブック」第25页
引用资料相关页面的缩小图像，著作权归岩田制作所株式会社所有。申请停止刊载

规格

轴全长 1500 mm
水平条总长C 490～990 mm
吊装数量 4～18 個
线径 1.5 mm
材质 铁

遮蔽挂具的选型要点

选型时需要确认的要点及本产品（轴 BH R58 + 快速中心水平杆 SPDV）的数值。

  1. 1. 根据工件确定挂载数量

    本产品: 吊装数量 4～18 個

    单次可挂载的工件数量直接影响产线处理能力。本产品挂载数量为4至18个。应根据工件尺寸和涂装室的有效尺寸确定每根吊架的合适数量,避免装得过密导致涂料不均或相互接触。

  2. 2. 通过插座数和间距确认布局

    插座型的插座数为4至30个,间距为50至200mm。若间距小于工件宽度,相邻工件会发生干涉,涂料也难以充分渗入。应确认间距能否在工件外形基础上留出足够余量。

  3. 3. 根据线径判断承重和接触面积

    本产品: 线径 1.5 mm

    线材和轴的直径范围为1.5至12mm。直径越大刚性越高,适合重型工件,重载轴即属于此类用途。细的产品则可减少与工件的接触痕迹和涂料堆积。应根据重量和涂装质量要求进行选择。

  4. 4. 使全长与烘干炉和涂装室尺寸匹配

    本产品全长为1500至1530mm。应确认其能否容纳于烘干炉或涂装室的高度以及输送机的节距之内。框架型还需综合考虑框架尺寸L(1050至1550mm)和段数(7至14段),以掌握整体占用空间。

  5. 5. 确认挂钩线径的互换性

    可更换挂钩的横梁型只能使用特定线径的挂钩,本产品适用挂钩线径为4mm。事先确认手头挂钩及今后更换部件是否匹配,即可仅通过更换挂钩应对工件形状的变化。

  6. 6. 考虑导电性与涂料附着的维护

    粉末涂装和电泳涂装中,在内侧设置接触点以保证导电的结构较为有效。带插座盖、可防止涂料侵入的型号,以及插件或挂钩可更换的型号,都只需更换堆积涂膜的部分,从而减少剥离作业的工时。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解遮蔽挂具及查看产品列表

产品说明

长度为1500mm的轴可安装和拆卸快速中心水平杆。带挂钩，可更改层数。挂钩不可更换。

特点

  • 带挂钩，可立即使用
  • 可安装和拆卸

用途

  • 喷涂遮蔽

常见问题

Q. 轴 BH R58 + 快速中心水平杆 SPDV 可用于哪些用途？
A. 可用于喷涂遮蔽。带挂钩，可立即使用。
Q. 轴 BH R58 + 快速中心水平杆 SPDV 的轴全长和水平杆全长C的范围是多少？
A. 轴全长为 1500 mm。水平杆全长C为 490～990 mm。
Q. 轴 BH R58 + 快速中心水平杆 SPDV 的吊挂数量、线径和材质规格是什么？
A. 吊挂数量为 4～18 个。线径为 1.5 mm。材质为铁。
Q. 轴 BH R58 + 快速中心水平杆 SPDV 中，水平杆如何安装和拆卸，层数如何更改？
A. 水平杆可安装和拆卸。带挂钩，可更改层数。但挂钩不可更换。

由 AI 根据来源资料中的内容编写。
