轴 BH R65E

シャフト BH R65E / 岩田制作所株式会社 (官方网站) / 刊载于资料第23页

重型用带插件更换式套筒的轴。前端采用防摆动形状。

刊载信息确认日期: (根据来源资料确认内容的日期)

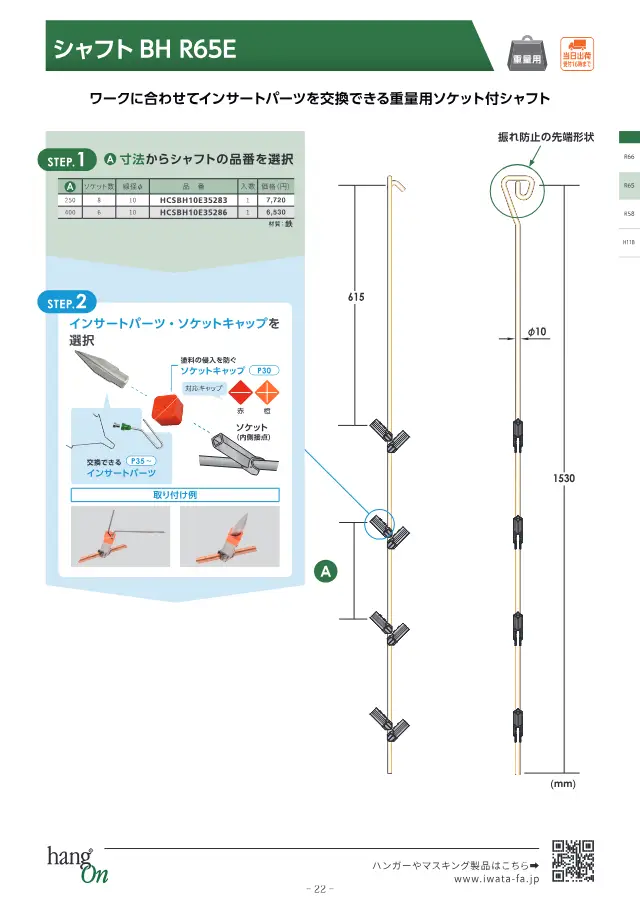

岩田制作所株式会社《塗装治具 ハンガー選定ガイドブック》第23页（刊载轴 BH R65E）
出处: 岩田制作所株式会社「塗装治具 ハンガー選定ガイドブック」第23页
引用资料相关页面的缩小图像，著作权归岩田制作所株式会社所有。申请停止刊载

规格

总长 1530 mm
线径 10 mm
插座数 6～8 個
材质 铁

遮蔽挂具的选型要点

选型时需要确认的要点及本产品（轴 BH R65E）的数值。

  1. 1. 根据工件确定挂载数量

    单次可挂载的工件数量直接影响产线处理能力。本产品挂载数量为4至18个。应根据工件尺寸和涂装室的有效尺寸确定每根吊架的合适数量,避免装得过密导致涂料不均或相互接触。

  2. 2. 通过插座数和间距确认布局

    插座型的插座数为4至30个,间距为50至200mm。若间距小于工件宽度,相邻工件会发生干涉,涂料也难以充分渗入。应确认间距能否在工件外形基础上留出足够余量。

  3. 3. 根据线径判断承重和接触面积

    本产品: 线径 10 mm

    线材和轴的直径范围为1.5至12mm。直径越大刚性越高,适合重型工件,重载轴即属于此类用途。细的产品则可减少与工件的接触痕迹和涂料堆积。应根据重量和涂装质量要求进行选择。

  4. 4. 使全长与烘干炉和涂装室尺寸匹配

    本产品: 总长 1530 mm

    本产品全长为1500至1530mm。应确认其能否容纳于烘干炉或涂装室的高度以及输送机的节距之内。框架型还需综合考虑框架尺寸L(1050至1550mm)和段数(7至14段),以掌握整体占用空间。

  5. 5. 确认挂钩线径的互换性

    可更换挂钩的横梁型只能使用特定线径的挂钩,本产品适用挂钩线径为4mm。事先确认手头挂钩及今后更换部件是否匹配,即可仅通过更换挂钩应对工件形状的变化。

  6. 6. 考虑导电性与涂料附着的维护

    粉末涂装和电泳涂装中,在内侧设置接触点以保证导电的结构较为有效。带插座盖、可防止涂料侵入的型号,以及插件或挂钩可更换的型号,都只需更换堆积涂膜的部分,从而减少剥离作业的工时。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解遮蔽挂具及查看产品列表

产品说明

在长度1530mm的重型轴上配置套筒，可选择插件进行使用。前端采用防摆动形状。

特点

  • 重型用
  • 可更换插件
  • 防摆动前端形状

用途

  • 喷涂遮蔽

常见问题

Q. 轴 BH R65E 可用于哪些用途？
A. 用于喷涂遮蔽。这是重型用轴，可选择插件进行使用。
Q. 轴 BH R65E 的总长、线径和材质是什么？
A. 总长为1530 mm，线径为10 mm，材质为铁。
Q. 轴 BH R65E 上配有几个套筒？
A. 套筒数量为6～8个。在长度1530 mm的轴上配置套筒，可选择插件进行使用。
Q. 轴 BH R65E 的前端形状有什么特点？
A. 前端采用防摆动形状。

由 AI 根据来源资料中的内容编写。
