角型挂钩（PDVX2・90DVX2・PDV）

PDVX2 / 岩田制作所株式会社 (官方网站) / 刊载于资料第42页

铁制角型挂钩。有PDVX2、90DVX2、PDV等形状，长度50～600mm，型号众多。

刊载信息确认日期: (根据来源资料确认内容的日期)

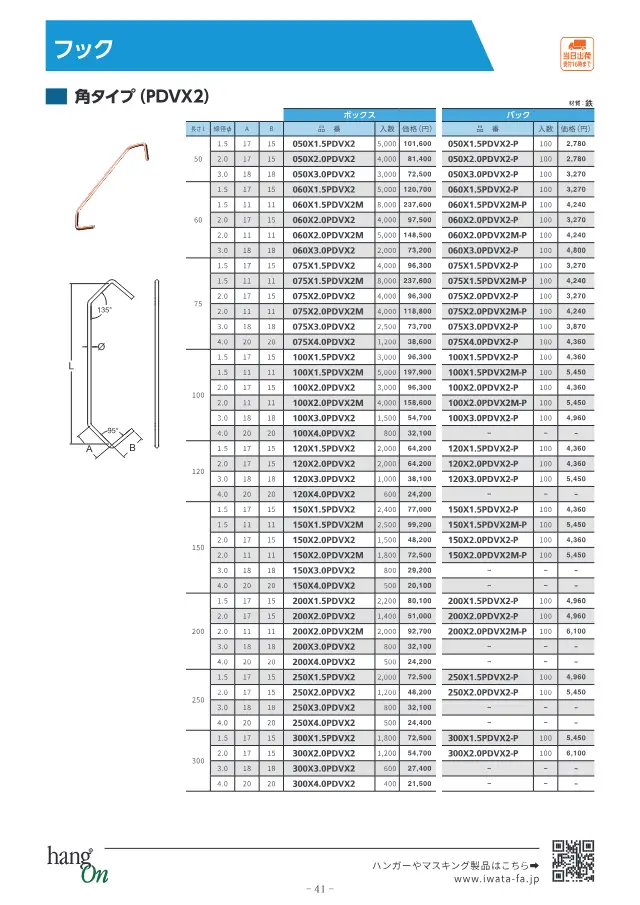

岩田制作所株式会社《塗装治具 ハンガー選定ガイドブック》第42页（刊载角型挂钩（PDVX2・90DVX2・PDV））
出处: 岩田制作所株式会社「塗装治具 ハンガー選定ガイドブック」第42页
引用资料相关页面的缩小图像，著作权归岩田制作所株式会社所有。申请停止刊载

规格

长度 50〜600 mm
线径 1.5～4.0 mm

挂钩的选型要点

选型时需要确认的要点及本产品（角型挂钩（PDVX2・90DVX2・PDV））的数值。

  1. 1. 按工件重量选择线径

    所列产品线径为1.5至4mm。线径越粗,在载荷下的挠曲和伸长越小,可稳定悬挂较重的工件。细线径则便于穿过小件或工件的小孔,接触痕迹也较小。应结合工件重量和挂孔直径进行选择。

  2. 2. 根据悬挂高度确定长度

    所列产品长度L为250至600mm。该尺寸决定输送机到工件的距离,以及在涂装室和烘干炉内的悬挂位置。需确认工件之间、工件与地面及设备之间的干涉情况,以及喷枪或喷嘴的作业范围,再选择符合产线所需高度的长度。

  3. 3. 与悬挂梁的孔距相匹配

    双钩按悬挂梁的孔间距设计,所列产品适用于50mm孔距。若与所用悬挂梁的孔距不一致,将无法插入或固定不稳。导入前需实测梁侧尺寸并进行核对。

  4. 4. 确认钩宽与挂部形状

    所列双钩产品中有钩宽30mm的示例。挂部宽度、方角型或R型以及弯曲角度,会影响工件挂孔或夹具的挂接方式及脱落难易程度。应结合工件挂点的形状进行选择。

  5. 5. 通过材质判断强度与抗摆动性

    所列产品为铁制,双钩中也有弹簧钢制产品。弹簧钢具有弹性、不易变形,可抑制摆动,适合反复使用。还需确认其能否承受烘干固化温度及退漆处理方式。

  6. 6. 考虑涂膜附着与更换周期

    挂钩上会堆积涂料,导致导电性下降(静电涂装时附着不良)并引起尺寸变化。应根据运营方式决定是剥离后再利用还是一次性更换,并按使用量备足数量。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解挂钩及查看产品列表

产品说明

按角度形状及长度、线径分类收录角型挂钩。长度范围为50至600mm。

特点

  • 铁制
  • 规格丰富

用途

  • 悬挂衣架及电线

常见问题

Q. 角型挂钩（PDVX2・90DVX2・PDV）的长度和线径范围是多少？
A. 长度为50～600 mm，线径为1.5～4.0 mm。
Q. 角型挂钩（PDVX2・90DVX2・PDV）可用于哪些用途？
A. 用于悬挂衣架及电线。
Q. 角型挂钩（PDVX2・90DVX2・PDV）的材质和形状种类有哪些？
A. 为铁制角型挂钩，有PDVX2、90DVX2、PDV等形状。
