滚动轴承的选型要点

选型时需要确认的要点及本产品（EXSEV 轴承・陶瓷轴承）的数值。

1. 1. 与轴径、外壳孔相匹配的尺寸

   内径d依据轴的安装直径选择,外径D依据外壳孔直径选择,宽度B依据安装空间选择。主要尺寸已按ISO、JIS尺寸系列标准化,可通过编号查找互换产品。圆锥滚子轴承需确认装配宽度T,推力轴承需确认高度H。

2. 2. 基于寿命计算的动额定载荷

   基本动额定载荷Cr是计算额定寿命的基准值,可通过运行时的当量载荷和转速校核是否满足所需寿命。对于球轴承,寿命与载荷比的三次方成正比,因此留有载荷余量可显著延长寿命。

3. 3. 静止及冲击载荷的余量

   基本静额定载荷C0r是静止或低速时滚动体与滚道上产生永久变形的许用基准。在存在摆动运动或冲击载荷的应用中,应通过C0r确认相对于最大载荷是否具有足够的静安全系数。

4. 4. 运行转速与润滑方式

   极限转速因润滑方式而异,润滑脂润滑和油润滑分别给出不同数值。应确认常用转速未超过极限值,在高速范围内还需一并考虑保持架材质和精度等级。也可参考作为热学参考的基准转速。

5. 5. 精度等级与内部游隙

   精度等级(P0、P6、P5等)表示旋转精度和尺寸精度,在机床主轴等高精度应用中应选择较高等级。内部游隙(C2、CN、C3等)选择时需考虑配合过盈量以及运行时温差引起的变化。

6. 6. 符合使用环境的材料与润滑

   在腐蚀、高温、真空或洁净环境中,应选择不锈钢或陶瓷制的套圈和滚动体、固体润滑或真空用氟系润滑脂等规格。需将使用温度范围、低发尘性以及食品用润滑脂的注册情况与使用条件进行核对。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解滚动轴承及查看产品列表

产品说明

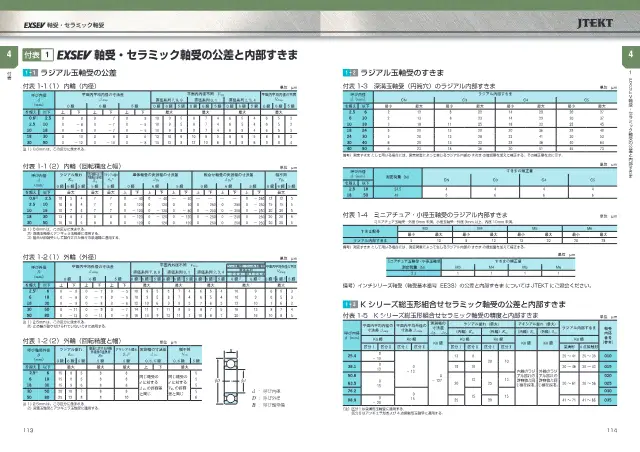

列出深沟球轴承、微型球轴承、K系列满球组合陶瓷轴承等的公差与内部游隙数值的附表。同时包含轴和外壳孔的尺寸公差。

常见问题

Q. EXSEV 轴承・陶瓷轴承的资料中载有哪些类型轴承的公差与内部游隙？

A. 列出了深沟球轴承、微型球轴承、K系列满球组合陶瓷轴承等的公差与内部游隙数值。

Q. EXSEV 轴承・陶瓷轴承是否可以确认轴和外壳孔的尺寸？

A. 可以，资料中也包含轴和外壳孔的尺寸公差。

Q. EXSEV 轴承・陶瓷轴承对径向球轴承规定了哪些项目？

A. 规定了径向球轴承的公差与内部游隙。

由 AI 根据来源资料中的内容编写。

来源资料

• 产品目录 特殊環境用軸受シリーズ 軸受・セラミック軸受 (EXSEV Bearings and CERAMIC Bearings for Extreme Special Environments) 打开第62页
