PRECILENCE 角接触球轴承

PC7900C・PC7000C・PM7000C 系列 / JTEKT株式会社 (官方网站) / 刊载于资料第106页

超高精度、超高速适用的角接触球轴承系列。分为高速高负荷型和高速高刚性型，精度等级为P4S和P2。

刊载信息确认日期: (根据来源资料确认内容的日期)

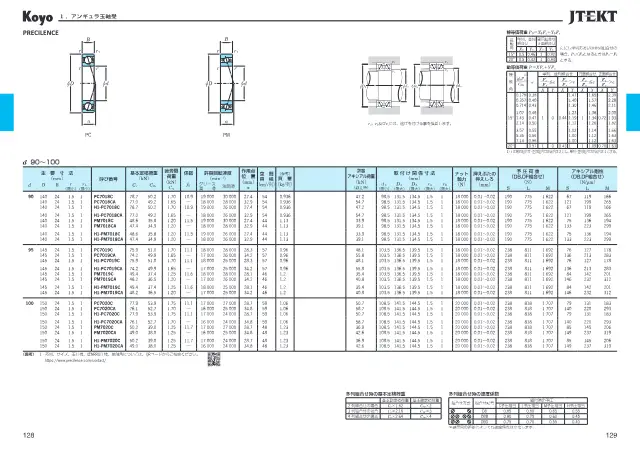

JTEKT株式会社《精密転がり軸受 Precision Ball & Roller Bearings (CAT.NO.BA005JA-5DS)》第106页（刊载PRECILENCE 角接触球轴承）
出处: JTEKT株式会社「精密転がり軸受 Precision Ball & Roller Bearings (CAT.NO.BA005JA-5DS)」第106页
引用资料相关页面的缩小图像，著作权归JTEKT株式会社所有。申请停止刊载

规格

接触角α 15°·20°
精度等级 P4S·P2
保持架材质 PEEK树脂 外圈引导式
滚动体材料 陶瓷球
内径d 90〜100 mm
外径D 140〜150 mm
宽度B 24 mm
基本动额定载荷（PC7018C） 78.7 kN
基本静额定载荷（PC7018C） 50.2 kN
允许转速（脂润滑，PC7018C） 19000 min-1

滚动轴承的选型要点

选型时需要确认的要点及本产品（PRECILENCE 角接触球轴承）的数值。

  1. 1. 与轴径、外壳孔相匹配的尺寸

    本产品: 内径d 90〜100 mm

    内径d依据轴的安装直径选择,外径D依据外壳孔直径选择,宽度B依据安装空间选择。主要尺寸已按ISO、JIS尺寸系列标准化,可通过编号查找互换产品。圆锥滚子轴承需确认装配宽度T,推力轴承需确认高度H。

  2. 2. 基于寿命计算的动额定载荷

    基本动额定载荷Cr是计算额定寿命的基准值,可通过运行时的当量载荷和转速校核是否满足所需寿命。对于球轴承,寿命与载荷比的三次方成正比,因此留有载荷余量可显著延长寿命。

  3. 3. 静止及冲击载荷的余量

    基本静额定载荷C0r是静止或低速时滚动体与滚道上产生永久变形的许用基准。在存在摆动运动或冲击载荷的应用中,应通过C0r确认相对于最大载荷是否具有足够的静安全系数。

  4. 4. 运行转速与润滑方式

    极限转速因润滑方式而异,润滑脂润滑和油润滑分别给出不同数值。应确认常用转速未超过极限值,在高速范围内还需一并考虑保持架材质和精度等级。也可参考作为热学参考的基准转速。

  5. 5. 精度等级与内部游隙

    本产品: 精度等级 P4S·P2

    精度等级(P0、P6、P5等)表示旋转精度和尺寸精度,在机床主轴等高精度应用中应选择较高等级。内部游隙(C2、CN、C3等)选择时需考虑配合过盈量以及运行时温差引起的变化。

  6. 6. 符合使用环境的材料与润滑

    在腐蚀、高温、真空或洁净环境中,应选择不锈钢或陶瓷制的套圈和滚动体、固体润滑或真空用氟系润滑脂等规格。需将使用温度范围、低发尘性以及食品用润滑脂的注册情况与使用条件进行核对。

本说明由 AI 根据所刊载产品的资料和规格项目编写。

了解滚动轴承及查看产品列表

产品说明

标准接触角为15°和20°，滚动体为陶瓷球，保持器为PEEK树脂制外圈引导式。根据用途也可选择钢制球、酚醛树脂或聚酰胺树脂保持器。本公司独自规格制造。

特点

  • 超高精度系列
  • 高速高负荷型和高速高刚性型
  • 标准配备陶瓷球
  • 标准配备PEEK树脂保持器

用途

  • 机床主轴
  • 超高精度旋转部件

常见问题

Q. PRECILENCE 角接触球轴承 PC7900C、PC7000C、PM7000C 系列的标准接触角和精度等级是多少？
A. 标准接触角为15°和20°。精度等级为P4S和P2。
Q. PRECILENCE 角接触球轴承的滚动体和保持器材质是什么？
A. 滚动体标准为陶瓷球。保持器标准为PEEK树脂制外圈引导式，根据用途也可选择钢制球、酚醛树脂或聚酰胺树脂保持器。
Q. PRECILENCE 角接触球轴承适用于哪些用途？
A. 适用于机床主轴和超高精度旋转部件。该系列属于超高精度、超高速适用系列，分为高速高负荷型和高速高刚性型。
Q. PC7018C的基本动额定载荷、基本静额定载荷和容许转速是多少？
A. 基本动额定载荷为78.7 kN，基本静额定载荷为50.2 kN，使用润滑脂时容许转速为19000 min-1。
Q. PRECILENCE 角接触球轴承的内径、外径和宽度的尺寸范围是多少？
A. 内径d为90〜100 mm，外径D为140〜150 mm，宽度B为24 mm。
