Selbsteinstellende Kugellager

Wälzlager richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (Selbsteinstellende Kugellager).

1. 1. Hauptabmessungen passend zu Wellendurchmesser und Gehäuse

   Die Bohrung d richtet sich nach dem Wellendurchmesser, Außendurchmesser D und Breite B nach der Gehäusebohrung und dem verfügbaren Einbauraum. Die Hauptabmessungen sind in JIS/ISO genormt, daher lassen sich kompatible Produkte leicht austauschen. Bei Kegelrollenlagern sind zusätzlich die Montagebreite T und die Außenringbreite C zu prüfen, bei Axiallagern die Höhe H.

2. 2. Dynamische Tragzahl für die erforderliche Lebensdauer prüfen

   Die dynamische Tragzahl Cr ist der Bezugswert für die Berechnung der Ermüdungslebensdauer im Umlauf. Aus der tatsächlichen Belastung und Drehzahl wird die nominelle Lebensdauer berechnet und geprüft, ob sie die erforderliche Lebensdauer erfüllt. Rollenlager haben bei gleicher Abmessung eine höhere Cr als Kugellager und eignen sich daher für schwere Lasten.

3. 3. Stand- und Stoßbelastung anhand der statischen Tragzahl prüfen

   Bei niedriger Drehzahl, Schwenkbewegungen oder Stoßbelastung im Stillstand können sich bleibende Verformungen (Eindrücke) in den Laufbahnen bilden. Daher wird die Sicherheit über das Verhältnis der statischen Tragzahl C0r zur maximalen Last geprüft.

4. 4. Kombination von Drehzahl und Schmierverfahren

   Die Grenzdrehzahl unterscheidet sich je nach Fettschmierung und Ölschmierung. Es ist zu prüfen, ob die Betriebsdrehzahl ausreichend Reserve hat, und zwar mit dem Wert für das gewählte Schmierverfahren. Bei hohen Drehzahlen beeinflussen auch Käfigwerkstoff, Führungsart und Genauigkeitsklasse das Laufverhalten.

5. 5. Umgang mit Lastrichtung und Wellenneigung

   Wenn auch Axiallast (Last in Achsrichtung) aufgenommen werden muss, ist der Berührungswinkel von Schrägkugellagern oder Kegelrollenlagern zu prüfen. Je größer der Berührungswinkel, desto höher die Fähigkeit, Axiallast aufzunehmen. Bei Wellendurchbiegung oder Montagefehlern ist der zulässige Schwenkwinkel selbsteinstellender Ausführungen zu prüfen.

6. 6. Werkstoffe für Hochtemperatur-, Vakuum- und Korrosionsumgebungen

   Bei hohen Temperaturen, Vakuum oder Kontakt mit Chemikalien sind übliche Stahl-Fett-Kombinationen unter Umständen nicht einsetzbar. Daher sind Betriebstemperaturbereich und Atmosphärendruck zu prüfen, bevor Wälzkörper- und Käfigwerkstoff gewählt werden. Zur Auswahl stehen unter anderem Keramik, Edelstahl, Festschmierstoffe und Fluorfett.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Wälzlager im Überblick und alle Produkte

Beschreibung

Belastbar mit Radiallast und axialer Last in beide Richtungen. Die Ausführung mit konischer Bohrung wird über eine Spannhülse einfach auf der Welle montiert. Einsatz unter anderem in Getrieben von Zweirädern, Lenkungen von Vierrädern und in verschiedenen Industriemaschinen.

Häufige Fragen

Q. Wie gleichen selbsteinstellende Kugellager (z. B. Serie 1200) Durchbiegungen und Fluchtungsfehler von Welle und Gehäuse aus?

A. Sie besitzen eine kugelförmige Laufbahn im Außenring und gleichen Durchbiegungen sowie Fluchtungsfehler von Welle und Gehäuse automatisch aus.

Q. In welche Richtungen können selbsteinstellende Kugellager (z. B. Serie 1200) belastet werden?

A. Sie können mit Radiallast und axialer Last in beide Richtungen belastet werden.

Q. Wie werden selbsteinstellende Kugellager (z. B. Serie 1200) mit konischer Bohrung auf der Welle montiert?

A. Die Ausführung mit konischer Bohrung wird über eine Spannhülse auf der Welle montiert.

Q. Für welche Anwendungen werden selbsteinstellende Kugellager (z. B. Serie 1200) eingesetzt?

A. Sie werden in Getrieben von Zweirädern, Lenkungen von Vierrädern und in verschiedenen Industriemaschinen eingesetzt.

Von AI auf Grundlage der Quelldokumente erstellt.

Quelldokumente

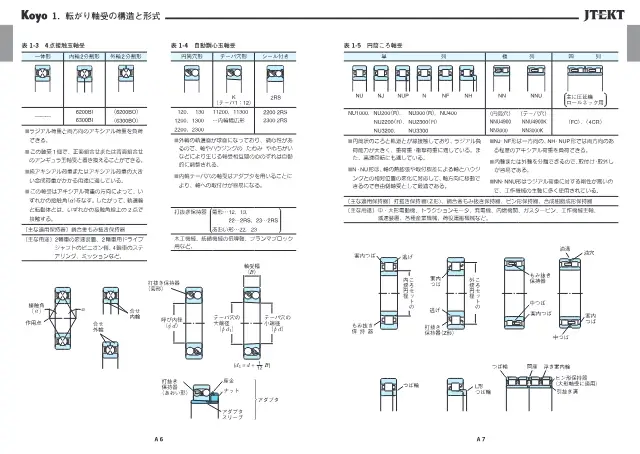

• Katalog 転がり軸受 総合カタログ Seite 9 öffnen
