UKFE-Typ (Flanscheinheit, kegelige Bohrung mit Spannhülse)

Spezifikationen

Lagereinheit richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (UKFE-Typ (Flanscheinheit, kegelige Bohrung mit Spannhülse)).

1. 1. Innendurchmesser passend zum Wellendurchmesser wählen

   Dieses Produkt: Wellendurchmesser d 20～55 mm

   Die Einheiten werden nach dem anwendbaren Wellendurchmesser bezeichnet, wobei metrische und Zoll-Maße gemischt vorkommen. Prüfen Sie das Maßsystem der Welle und wählen Sie den entsprechenden Durchmesser. Bei zylindrischen Bohrungen mit Gewindestift oder Spannring können auch weitere Wellentoleranzen verwendet werden, bei Angabe einer empfohlenen Wellentoleranz ist diese jedoch einzuhalten.

2. 2. Lebensdauer anhand der dynamischen Tragzahl prüfen

   Dieses Produkt: Basis-dynamische Tragzahl Cr 14.0～52.5 kN

   Die dynamische Tragzahl Cr ist der Bezugswert für die Lebensdauerberechnung. Berechnen Sie aus Radial- und Axiallast der Welle sowie der Drehzahl die erforderliche Lebensdauer und wählen Sie eine Baugröße mit ausreichender Reserve bei Cr. Auch bei gleichem Wellendurchmesser können die Werte je nach Lagerreihe abweichen.

3. 3. Stillstands- und Stoßlasten anhand von C0r beurteilen

   Dieses Produkt: Statische Grundtragzahl C0r 7.85～36.0 kN

   Bei niedriger Drehzahl, Pendelbewegungen oder Stillstand unter hoher Last bzw. Stoßbelastung prüfen Sie das Verhältnis der Belastung zur statischen Tragzahl C0r. Bei Richtmaschinen und anderen Schwerlastanlagen sind neben der dynamischen Tragzahl auch die Reserven der statischen Tragzahl ein wichtiges Auswahlkriterium.

4. 4. Wellenbefestigung je nach Anwendung wählen

   Der Gewindestift ist einfach zu montieren und eignet sich für allgemeine Anwendungen. Der exzentrische Spannring eignet sich für Anwendungen mit gleichbleibender Drehrichtung, die kegelige Bohrung mit Spannhülse bietet eine sichere Verbindung zur Welle und ist für Vibrationen und hohe Drehzahlen geeignet. Ein Lösen des Gewindestifts wird durch Anziehen mit dem vorgeschriebenen Anzugsdrehmoment verhindert.

5. 5. Zulässige Drehzahl und Temperaturbedingungen prüfen

   Die zulässige Drehzahl hängt von der Befestigungsart und der Dichtungsbauform ab. Bei hohen Temperaturen sind neben der Grenztemperatur auch die zulässigen Temperaturen von Dichtungswerkstoff und Fettfüllung zu prüfen. Bei hohen Temperaturen und Drehzahlen sind nachschmierbare Ausführungen vorteilhaft, da sie die Wartung erleichtern.

6. 6. Einbaulage und zulässige Schiefstellung

   Lager mit ballig geformtem Außenring können Schiefstellungen der Welle infolge von Montagefehlern ausgleichen. Prüfen Sie den zulässigen Fluchtfehler und ob Rahmengenauigkeit sowie Wellenbiegung innerhalb dieses Bereichs liegen. Bei nachschmierbaren Ausführungen ist der zulässige Winkel geringer, dies ist zu berücksichtigen.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Lagereinheit im Überblick und alle Produkte

Beschreibung

Flanschgehäuse aus Sphäroguss, das mittels Spannhülse in kegeliger Bohrung auf der Welle fixiert wird.

Häufige Fragen

Q. Wie groß ist der Wellendurchmesserbereich des UKFE-Typs (Flanscheinheit mit kegeliger Bohrung und Spannhülse)?

A. Der wellendurchmesser d beträgt 20 bis 55 mm.

Q. Welches Material und welche Befestigungsart hat der UKFE-Typ (Flanscheinheit mit kegeliger Bohrung und Spannhülse)?

A. Es handelt sich um ein Flanschgehäuse aus Sphäroguss, das in der kegeligen Bohrung mittels Spannhülse auf der Welle fixiert wird.

Q. Welche Richtwerte gelten für die Tragzahlen und die Masse des UKFE-Typs (Flanscheinheit mit kegeliger Bohrung und Spannhülse)?

A. Die dynamische Tragzahl Cr beträgt 14,0 bis 52,5 kN, die statische Tragzahl C0r 7,85 bis 36,0 kN und die Masse 0,5 bis 3,5 kg.

Von AI auf Grundlage der Quelldokumente erstellt.

Quelldokumente

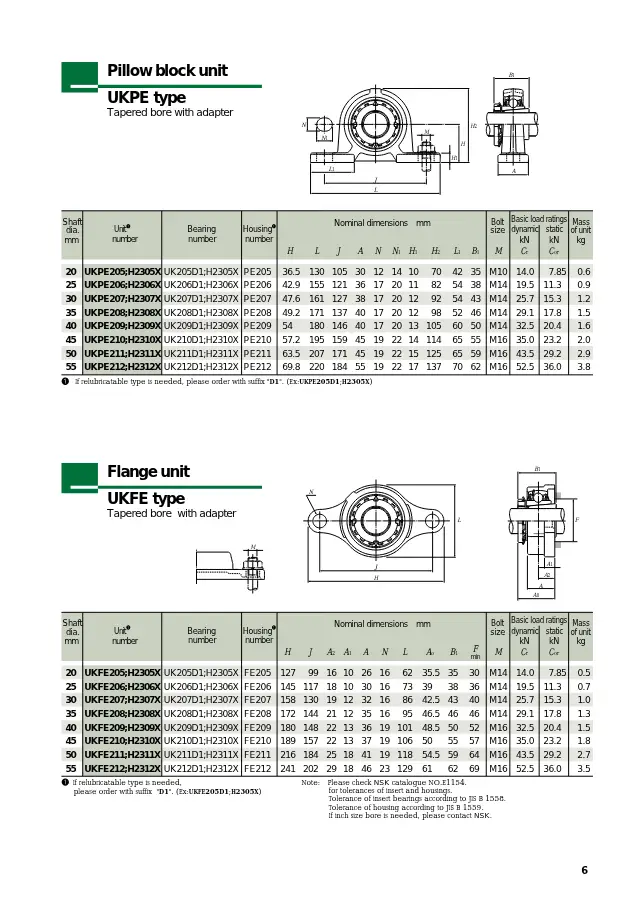

• Katalog Ball Bearing Units with Ductile Cast Iron Housing 11 Seiten Seite 7 öffnen
