Spiralfeder

Spezifikationen

Spiralfedern richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (Spiralfeder).

1. 1. Maximales Drehmoment prüfen

   Dieses Produkt: Maximales Drehmoment 1.09〜12.0 N・m

   Bei Spiralfedern bzw. Federn ohne Gehäuse wird geprüft, ob die zum Bewegen des Mechanismus erforderliche Drehkraft mit dem maximalen Drehmoment erreicht wird. Bei den angebotenen Produkten liegt der Bereich bei 1,09 bis 12 N·m. Da sich das Drehmoment mit dem Aufwicklungsgrad ändert, wird über den verwendeten Drehwinkelbereich kontrolliert, dass das erforderliche Drehmoment nie unterschritten wird.

2. 2. Außendurchmesser passend zum Bauraum wählen

   Dieses Produkt: Außendurchmesser D 42〜60 mm

   Der Außendurchmesser D ist der Außendurchmesser der Feder im aufgewickelten Zustand und bestimmt, ob sie in das Gehäuse oder den Aufnahmeraum eingebaut werden kann. Bei den angebotenen Produkten liegt er zwischen 42 und 100 mm; außerdem sind Freigrößen-Produkte erhältlich, die mit vorgegebenem Außendurchmesser gefertigt werden. Der Platzbedarf beim Abwickeln der Feder sollte ebenfalls berücksichtigt werden.

3. 3. Banddicke und Bandbreite zur Anpassung von Drehmoment und Abmessungen nutzen

   Bei gleichem Außendurchmesser steigt das erzeugte Drehmoment mit zunehmender Banddicke t und Bandbreite b. Mit größerer Banddicke sinkt die Windungszahl, wodurch der Drehwinkel tendenziell kleiner wird. Bei den angebotenen Produkten liegt die Banddicke zwischen 0,2 und 0,8 mm und die Bandbreite zwischen 5 und 16 mm. Zusätzlich wird geprüft, ob die Bandbreite in die axiale Einbaubreite passt.

4. 4. Federzugeinheiten nach Zugkraft und Hub auswählen

   Bei Federzugeinheiten sind die Zugkraft, also die Kraft, mit der das Zugband gezogen wird, sowie der Hub, also die ausziehbare Bandlänge, die Auswahlkriterien. Bei den angebotenen Produkten betragen die Zugkraft 2,45 bis 9,8 N und der Hub 1500 mm. Es ist zu prüfen, ob die Rückzugkraft das Objekt beim Einziehen zuverlässig zurückführt und ob die benötigte Auszuglänge erreicht wird.

5. 5. Lebensdauer bei Wiederholungen bewerten

   Bei wiederholtem Aufwickeln und Abwickeln kommt es bei Spiralfedern durch Ermüdung zu Brüchen oder einem Nachlassen der Kraft. Die angegebene Lebensdauer der angebotenen Produkte beträgt etwa 200.000 Zyklen. Die benötigte Anzahl an Zyklen sollte anhand der geplanten Nutzungshäufigkeit und der Nutzungsdauer des Geräts abgeschätzt werden. Liegt der Bedarf über dem Richtwert, sollte ein Austauschintervall festgelegt werden.

6. 6. Werkstoff für die Einsatzumgebung wählen

   Dieses Produkt: Werkstoff SWRH 62A

   Federstahldraht (z. B. SWRH 62A) und Kohlenstoffwerkzeugstahl eignen sich für allgemeine Anwendungen, können jedoch in feuchter oder wasserhaltiger Umgebung rosten. In Bereichen mit Korrosionsgefahr sollte Edelstahl in Betracht gezogen werden. Oberflächenbehandlung und das Vorhandensein von Schmierfett beeinflussen ebenfalls Reibung und Korrosionsbeständigkeit.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Spiralfedern im Überblick und alle Produkte

Beschreibung

Blechdicke 1,8 bis 3,0 mm, Blechbreite 3,5 bis 10 mm, 6 Typen. Oberflächenbehandlung mit Molybdänbeschichtung; Einsatz unter anderem in Liegesitzen.

Häufige Fragen

Q. Für welche Anwendungen werden Spiralfedern eingesetzt?

A. Sie werden in Automobilteilen, zur Motorstartunterstützung und in der Hebemechanik für Möbel verwendet. Außerdem kommen sie in Liegesitzen zum Einsatz.

Q. Welcher Werkstoff und welche Oberflächenbehandlung werden für Spiralfedern verwendet?

A. Der Werkstoff ist hartgezogener Stahldraht SWRH 62A. Die Oberflächenbehandlung erfolgt durch Molybdänbeschichtung.

Q. Welche Abmessungen und welchen Bereich des maximalen Drehmoments haben Spiralfedern?

A. Der Außendurchmesser D beträgt 42 bis 60 mm, die Blechdicke 1,8 bis 3,0 mm und die Blechbreite 3,5 bis 10 mm, in 6 Typen. Das maximale Drehmoment liegt bei 1,09 bis 12,0 N·m.

Von AI auf Grundlage der Quelldokumente erstellt.

Quelldokumente

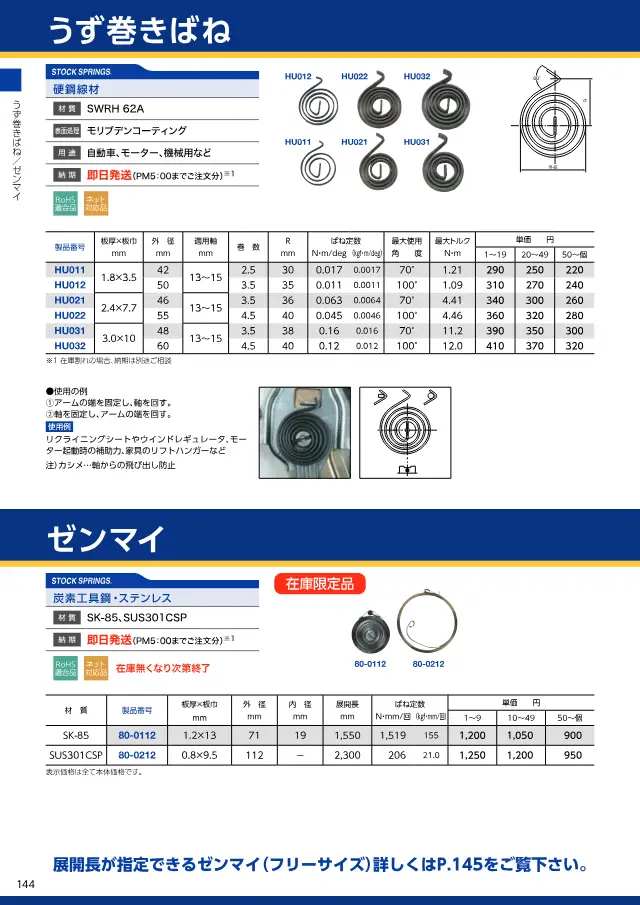

• Katalog スプリングネット 製品カタログ（ばね類） 178 Seiten Seite 148 öffnen
