Tanglesser Insert

Spezifikationen

Einsatz richtig auswählen

Worauf Sie bei der Auswahl achten sollten – mit den Werten dieses Produkts (Tanglesser Insert).

1. 1. Gewindegröße passend zur Werkstückbohrung

   Der Einsatz wird zum Halten in das Gewinde oder die Bohrung des Werkstücks eingesteckt. Passt der Nenndurchmesser (z. B. M6) nicht, ist die Haltekraft unzureichend oder das Einstecken nicht möglich. Gewindedurchmesser und Bohrungstiefe auf der Werkstückzeichnung prüfen und einen Einsatz mit gleichem Nenndurchmesser wählen.

2. 2. Form passend zur Haltemethode wählen

   Die Pfeilform wird in das Gewinde gesteckt und federnd gehalten, Haken- und Jochformen werden in Bohrungen oder an Kanten eingehängt. Form des Haltebereichs am Werkstück und Flächen, die von der Lackierung verdeckt werden dürfen, prüfen und danach die Form bestimmen. Außerdem die passende Kappenserie kontrollieren.

3. 3. Drahtdurchmesser je nach Gewicht

   Ein größerer Drahtdurchmesser erhöht die Steifigkeit, sodass sich auch schwere Werkstücke weniger verformen. Dünne Bohrungen lassen sich jedoch nicht belegen. Für schwere Teile Schwerlastserien mit großem Durchmesser und hoher Steifigkeit, für kleine Teile dünne Ausführungen wählen und das Verhältnis zum Bohrungsdurchmesser prüfen.

4. 4. Gesamtlänge und Einsteckтiefe

   Die Gesamtlänge ergibt sich aus Einstecktiefe in der Kappe, Einsteckтiefe im Werkstück und Abstand zwischen Werkstück und Aufhängung. Zu lang führt zu Schwingen und Kontakt, zu kurz zu flachem Halt. Daher auch den Werkstückabstand in der Linie berücksichtigen.

5. 5. Prüfung der Hängelast

   Wird die zulässige Tragfähigkeit überschritten, kann sich der Einsatz verbiegen und das Werkstück herabfallen. Die Masse je Werkstück zuzüglich Lackanhaftung und Reserve für Schwingungen beim Transport addieren und mit der Tragfähigkeit vergleichen.

6. 6. Einbrenntemperatur und elektrische Leitfähigkeit sicherstellen

   Prüfen, dass die Temperatur des Einbrennofens unter der zulässigen Hitzebeständigkeit liegt. Bei Pulverbeschichtung und Elektrotauchlackierung dienen die Einsätze als Strom- oder Erdungsweg, sodass sich Lackschichten bei Ansammlung zu schlechter Leitfähigkeit führen. Vorab festlegen, in welchem Zyklus sie abgelöst oder ausgetauscht werden.

Dieser Leitfaden wurde von AI auf Grundlage der Unterlagen und Spezifikationsangaben der aufgeführten Produkte erstellt.

Einsatz im Überblick und alle Produkte

Beschreibung

Gewindeverstärkungseinsatz aus SUS304. Einsetzen und Herausziehen mit Spezialwerkzeug möglich, ein Abbrechen des Tangs ist nicht erforderlich. Mit elektrischem Werkzeug Einsetzzeit ca. 5,4 Sekunden.

Häufige Fragen

Q. Welches Material und welcher Nenndurchmesser-Bereich gelten für den Tanglesser Insert?

A. Das Material ist SUS304. Der Nenndurchmesser reicht von M2,5 bis M10.

Q. Wie wird der Tanglesser Insert eingesetzt und herausgezogen?

A. Das Einsetzen und Herausziehen erfolgt mit Spezialwerkzeug, ein Abbrechen des Tangs ist nicht erforderlich. Mit dem speziellen elektrischen Werkzeug kann der Einsatz in ca. 5,4 Sekunden eingesetzt werden.

Q. Für welche Anwendungen eignet sich der Tanglesser Insert?

A. Er wird für Gewindereparatur und Gewindeverstärkung an Aluminiumbauteilen eingesetzt. Er zeichnet sich dadurch aus, dass Grundmaterial und Innengewinde nicht beschädigt werden.

Von AI auf Grundlage der Quelldokumente erstellt.

Quelldokumente

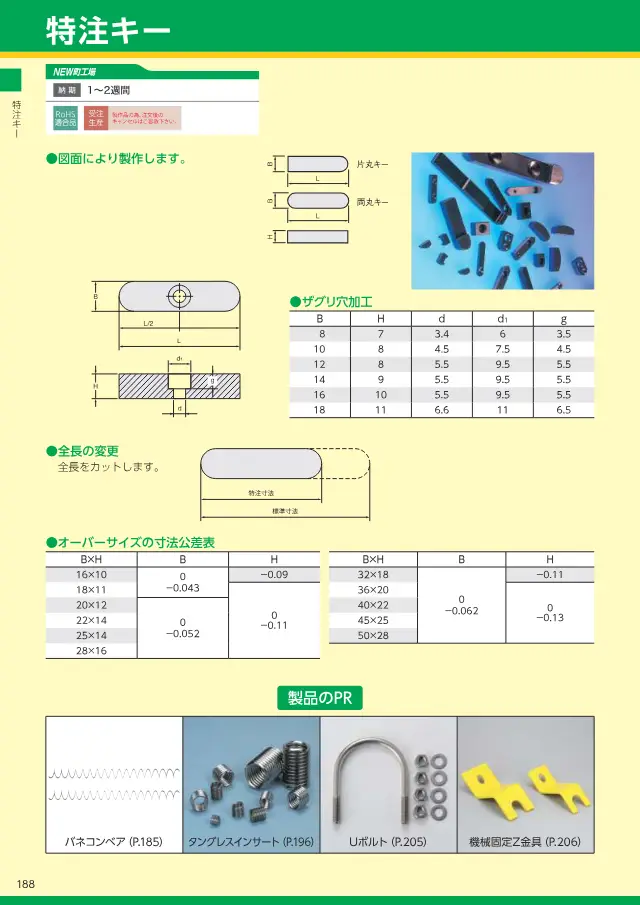

• Katalog スプリングネット 製品カタログ（ページ抜粋） 43 Seiten Seite 14 öffnen
