Posilock PSL-G tipo estándar

Especificaciones

Comparativa de modelos de ポジロック PSL-G

Compare por especificaciones 2 modelos de la misma serie.

Cómo elegir Acoplamiento de eje

Aspectos que conviene revisar en la selección, con los valores de este producto (PSL-G).

1. 1. Dar margen al par nominal continuo

   Seleccione un tamaño cuyo par nominal continuo sea igual o superior al par de carga transmitido en funcionamiento continuo. Compruebe el par del motor multiplicado por un coeficiente según la frecuencia de arranques y paradas y la variación de la carga. El par nominal continuo de los productos listados es de 0,5 a 150 N·m.

2. 2. Verificar el par pico con el par máximo admisible

   Este producto: Par máximo admisible 13500 N・m

   En aceleraciones y deceleraciones bruscas de servomotores, arranques y paradas de emergencia aparecen pares instantáneos elevados. Confirme que estos valores máximos no superen el par máximo admisible. En los elementos de sujeción cónicos, este valor es una referencia del par que la unión puede mantener.

3. 3. Comprobar el diámetro de eje y el diámetro de mecanizado

   Verifique que los diámetros de eje motriz y accionado estén dentro del rango de diámetros de eje aplicables. Si se mecaniza un cubo con taladro previo, asegúrese de que el diámetro final no supere el diámetro máximo de taladro d. Si los diámetros de ambos ejes son distintos, compruebe que ambos cubos tengan el taladro correspondiente.

4. 4. No superar la velocidad máxima de giro

   Confirme que la velocidad máxima de giro utilizada sea igual o inferior a la velocidad máxima del acoplamiento. Cuanto mayor es el diámetro exterior, más afectado se ve por la fuerza centrífuga y menor tiende a ser la velocidad admisible. En los productos listados es de 3600 a 18000 min-1.

5. 5. Comprobar la tolerancia de desalineamiento de montaje

   Compruebe que el desalineamiento paralelo previsto por la precisión de montaje quede dentro de la excentricidad máxima admisible (0,1 a 0,4 mm en los productos listados). Compare el desalineamiento angular con el ángulo máximo admisible (0,5 a 1°). Si se supera la tolerancia, se acelera el desgaste del elemento amortiguador y aumenta la carga sobre los rodamientos.

6. 6. Seleccionar el material del cubo según respuesta e inercia

   Los cubos de aleación de aluminio son ligeros y de baja inercia, por lo que afectan poco a la respuesta de servomotores y motores paso a paso. Los cubos de fundición de hierro tienen mayor inercia y favorecen un giro estable, y los de níquel cromado ofrecen resistencia a la corrosión. Si el entorno requiere protección contra la oxidación, verifique también si el tratamiento superficial está incluido.

Esta guía ha sido elaborada por AI a partir de la documentación y las especificaciones de los productos publicados.

Qué es Acoplamiento de eje y todos los productos

Descripción

Fija mediante la acción de cuña de las superficies cónicas del anillo exterior y del anillo interior. Resistente a cargas pesadas gracias a componentes de alta resistencia.

Preguntas frecuentes

Q. ¿Cuál es el diámetro de eje aplicable del PSL-G tipo estándar?

A. El diámetro de eje aplicable es φ19～120 mm.

Q. ¿Cuáles son el par máximo admisible y la fuerza axial máxima admisible del PSL-G tipo estándar?

A. El par máximo admisible es 13500 N·m y la fuerza axial máxima admisible es 225000 N.

Q. ¿En qué temperatura ambiente puede utilizarse el PSL-G tipo estándar?

A. La temperatura ambiente de uso es de -40～150 ℃.

Q. ¿Para qué aplicaciones es adecuado el PSL-G tipo estándar?

A. Puede utilizarse para la fijación de ejes y cubos, y en secciones de transmisión de potencia con cargas pesadas.

Q. ¿Cómo fija el PSL-G tipo estándar?

A. Fija mediante la acción de cuña de las superficies cónicas del anillo exterior y del anillo interior.

Elaborado por AI a partir del contenido de los documentos de origen.

Documentos de origen

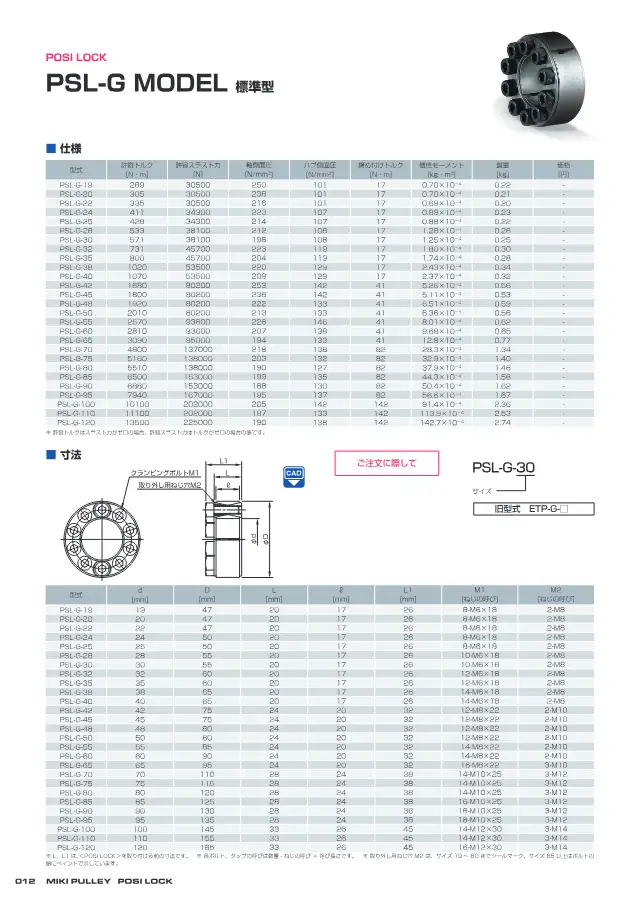

• Catálogo POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様 24 páginas Abrir la página 12
