Bantalan Jarum Roller

Cara memilih Bantalan Gelinding

Poin yang perlu diperiksa saat memilih, beserta nilai untuk produk ini (Bantalan Jarum Roller).

1. 1. Dimensi utama yang sesuai dengan diameter poros dan rumah

   Diameter dalam d ditentukan oleh diameter poros, sedangkan diameter luar D dan lebar B ditentukan oleh diameter lubang rumah dan ruang pemasangan. Dimensi utama distandarisasi menurut JIS/ISO sehingga mudah diganti dengan produk yang setara. Pada bantalan rol kerucut, periksa juga lebar perakitan T dan lebar cincin luar C, sedangkan pada bantalan aksial periksa tinggi H.

2. 2. Memeriksa beban dinamis dasar dari umur yang dibutuhkan

   Beban dinamis dasar Cr adalah nilai acuan untuk menghitung umur kelelahan permukaan selama berputar. Hitung umur nominal berdasarkan beban aktual dan putaran, lalu pastikan umur yang dibutuhkan terpenuhi. Bantalan rol memiliki Cr yang lebih besar dibanding bantalan bola dengan dimensi sama, sehingga lebih cocok untuk beban berat.

3. 3. Beban statis dan beban kejut menggunakan beban statis dasar

   Pada aplikasi dengan putaran rendah, berayun, atau menerima beban kejut saat diam, permukaan gelinding berisiko mengalami deformasi permanen (lekukan). Oleh karena itu, periksa faktor keamanan dengan membandingkan beban statis dasar C0r dengan beban maksimum.

4. 4. Kombinasi putaran dan metode pelumasan

   Putaran batas berbeda untuk pelumasan gemuk dan pelumasan oli. Periksa apakah putaran pemakaian masih memiliki margin terhadap nilai pada metode pelumasan yang dipilih. Semakin tinggi putaran, bahan sangkar, sistem pemandu, dan kelas presisi juga memengaruhi kinerja putaran.

5. 5. Penanganan arah beban dan kemiringan poros

   Jika bantalan juga menerima beban aksial (beban searah sumbu poros), periksa sudut kontak pada bantalan bola sudut atau bantalan rol kerucut. Semakin besar sudut kontak, semakin tinggi kemampuan menahan beban aksial. Jika terdapat lenturan poros atau kesalahan pemasangan, periksa sudut penyetelan sendiri yang diizinkan pada tipe penyetel sendiri.

6. 6. Material untuk suhu tinggi, vakum, dan lingkungan korosif

   Pada lingkungan bersuhu tinggi, vakum, atau terpapar cairan kimia, kombinasi baja umum dan gemuk biasa mungkin tidak dapat digunakan. Karena itu, pastikan rentang suhu operasi dan tekanan atmosfer, lalu pilih material elemen gelinding dan bahan sangkar. Pilihan yang tersedia meliputi keramik, baja tahan karat, pelumas padat, dan gemuk berbasis fluor.

Panduan ini ditulis oleh AI berdasarkan dokumen dan item spesifikasi produk yang tercantum.

Tentang Bantalan Gelinding dan semua produk

Deskripsi

Tersedia dalam tipe dengan ring dalam dan tanpa ring dalam, serta tipe shell dan solid. Digunakan pada mesin otomotif, transmisi, pompa, alat berat konstruksi, dan roll neck mesin rolling mill.

FAQ

Q. Di situasi apa Bantalan Jarum Roller (tipe solid dan shell) dapat digunakan?

A. Bantalan ini digunakan pada mesin otomotif, transmisi, pompa, alat berat konstruksi, dan roll neck mesin rolling mill.

Q. Apakah Bantalan Jarum Roller (tipe solid dan shell) cocok untuk kondisi ruang pemasangan yang terbatas?

A. Ya. Bantalan ini memiliki tinggi penampang kecil yang menggunakan rol jarum tipis, sehingga mampu menahan beban radial besar pada ruang pemasangan terbatas. Keunggulan utamanya adalah ruang pemasangan yang kecil.

Q. Jenis apa saja yang tersedia untuk Bantalan Jarum Roller (tipe solid dan shell)?

A. Tersedia tipe dengan ring dalam dan tanpa ring dalam, serta tipe shell dan solid. Pada tipe tanpa ring dalam, poros dapat digunakan sebagai permukaan lintasan.

Ditulis oleh AI berdasarkan isi dokumen sumber.

Dokumen sumber

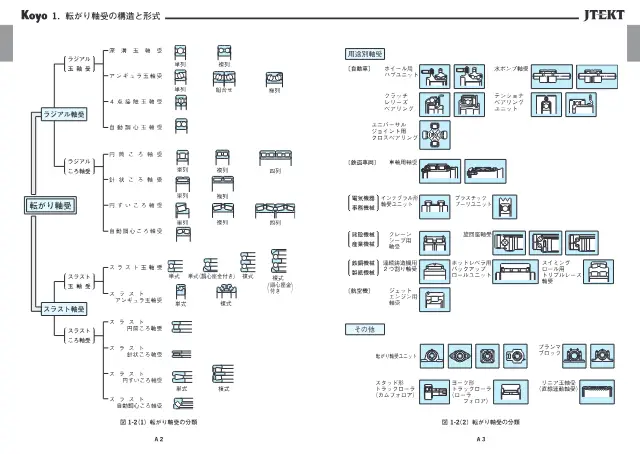

• Katalog 転がり軸受 総合カタログ Buka halaman 7
