Molla a spirale mini a filo quadro

Specifiche

Come scegliere Molle a compressione elicoidali

Aspetti da verificare nella scelta, con i valori di questo prodotto (99-00〜99-35).

1. 1. Selezione in base al carico richiesto e alla costante elastica

   La costante elastica è il carico necessario per deflettere la molla di 1 mm. Moltiplicando la differenza tra la lunghezza di montaggio e quella in funzionamento per la costante elastica si stima il carico generato. Si verifica se il carico target può essere ottenuto nell'intervallo di deflessione e si restringono i candidati in base al valore della costante elastica.

2. 2. Diametro esterno e interno adatti a foro e albero

   Per l'inserimento in un foro si verifica il diametro esterno, per il passaggio su un albero il diametro interno. Durante la compressione il diametro delle spire aumenta leggermente, quindi occorre prevedere un gioco tra la molla e il foro o l'albero. Il diametro esterno dei prodotti in catalogo è compreso nell'intervallo da 3 a 11 mm.

3. 3. Confronto tra lunghezza libera e spazio di installazione

   La lunghezza libera è la lunghezza senza carico. La differenza rispetto alla lunghezza di montaggio corrisponde alla deflessione iniziale e determina il carico di precarica. Le molle snelle tendono a instabilità (flessione laterale), quindi occorre valutare anche la necessità di un perno di guida o di un foro di guida.

4. 4. Non superare la deflessione e il carico massimi ammissibili

   Si verifica che la corsa massima in funzionamento rientri nella deflessione massima ammissibile e non raggiunga la lunghezza a spire compresse. Un uso oltre i valori ammissibili può causare cedimento (deformazione permanente) o rottura per fatica. Nelle applicazioni con movimento ripetuto occorre prevedere un margine di sicurezza.

5. 5. Scelta del materiale in base all'ambiente

   Questo prodotto: Materiale SUS304

   Il SUS304WPB è resistente alla corrosione e, negli esempi in catalogo, può essere utilizzato da -30 a +200 °C. Il filo armonico e il filo temprato in olio sono adatti alle applicazioni che sfruttano la loro elevata resistenza, ma tendono ad arrugginire, quindi occorre verificare la necessità di trattamenti superficiali o protezione anticorrosiva.

6. 6. Forma delle estremità che influisce sull'appoggio

   Le molle con estremità rettificate hanno una superficie d'appoggio piana, il carico agisce in modo rettilineo lungo l'asse e la molla si inclina meno. Per applicazioni come stampi e attrezzature che richiedono una postura stabile, occorre verificare la presenza della rettifica.

Questa guida è stata redatta dall'AI sulla base dei documenti e delle specifiche dei prodotti elencati.

Cos'è Molle a compressione elicoidali e tutti i prodotti

Descrizione

Adatta a dimensioni del materiale da 3×3 a 6×6 mm. Si ordina specificando passo e lunghezza.

Domande frequenti

Q. Quali sono il materiale e le dimensioni del materiale della Molla a spirale mini a filo quadro (codice modello 99-00 〜 99-35)?

A. Il materiale è SUS304. Le dimensioni del materiale disponibili sono da 3×3 a 6×6 mm.

Q. Qual è l'intervallo del diametro esterno e della lunghezza standard della Molla a spirale mini a filo quadro (codice modello 99-00 〜 99-35)?

A. Il diametro esterno è compreso tra 14 e 38 mm. La lunghezza standard è compresa tra 100 e 500 mm. Sono disponibili anche dimensioni su misura.

Q. È possibile ordinare la Molla a spirale mini a filo quadro (codice modello 99-00 〜 99-35) specificando passo e lunghezza?

A. Sì, è possibile ordinare specificando passo e lunghezza.

Q. Per quali applicazioni è indicata la Molla a spirale mini a filo quadro (codice modello 99-00 〜 99-35)?

A. È destinata principalmente ad applicazioni di trasporto e allineamento.

Redatto dall'AI sulla base del contenuto dei documenti di origine.

Documenti di origine

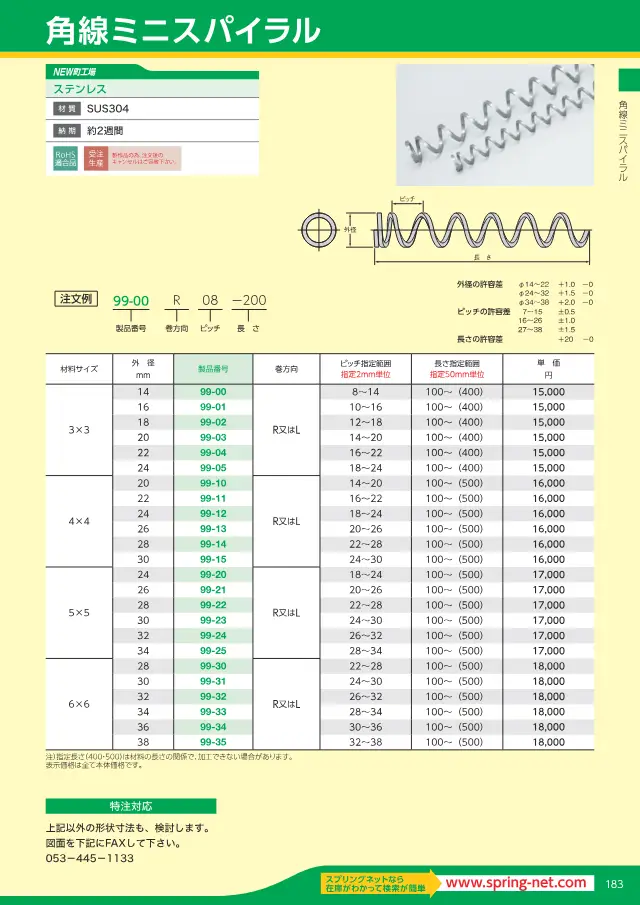

• Catalogo スプリングネット 製品カタログ（ページ抜粋） 43 pagine Apri pagina 9
