Catena a rulli Ultra Super RF240-US-N-1
Modello RF240-US-N-1 / ウルトラスーパチェーン US-N仕様 / Tsubakimoto Chain Co., Ltd. (Sito ufficiale) / Riportato a pagina 1 del documento
Catena a rulli successiva al modello US. La produzione della versione US è stata interrotta alla fine di settembre 2016; attualmente il prodotto è disponibile solo su quotazione caso per caso.
Ultima verifica: (data di verifica del contenuto sul documento di origine)

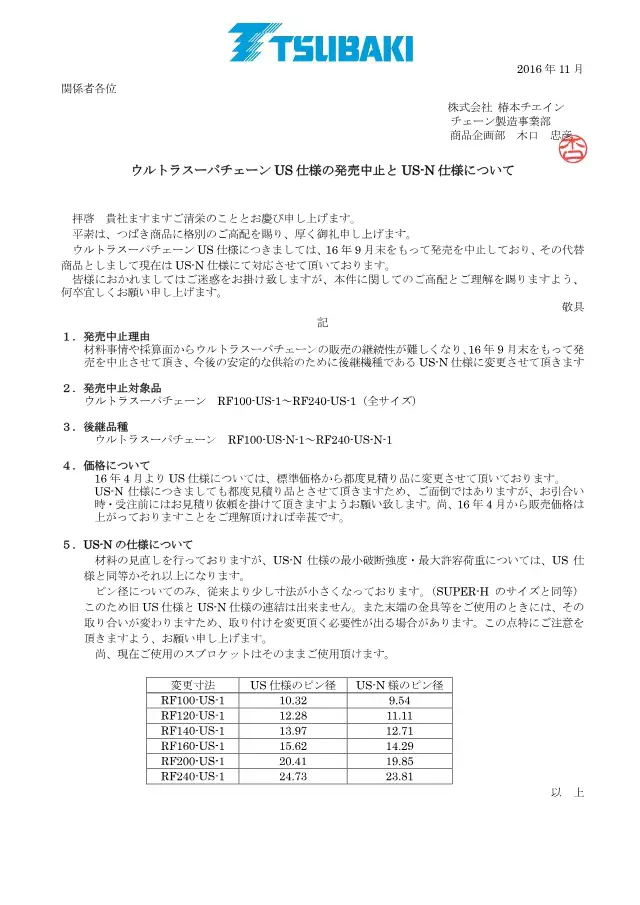

Immagine ridotta della pagina pertinente citata dal documento. Copyright di Tsubakimoto Chain Co., Ltd..Richiedi la rimozione
Specifiche
| Diametro perno D | 23.81 mm |
|---|
Confronto modelli ウルトラスーパチェーン US-N仕様
Confronta per specifiche 6 modelli della stessa serie.
| Modello | Diametro perno D |
|---|---|
| RF100-US-N-1 | 9.54 mm |
| RF120-US-N-1 | 11.11 mm |
| RF140-US-N-1 | 12.71 mm |
| RF160-US-N-1 | 14.29 mm |
| RF200-US-N-1 | 19.85 mm |
| RF240-US-N-1 Questo prodotto | 23.81 mm |
Come scegliere Catene
Aspetti da verificare nella scelta, con i valori di questo prodotto (RF240-US-N-1).
-
1. Scegliere un passo compatibile con il pignone
Il passo deve corrispondere al profilo dei denti del pignone e passi diversi non possono essere combinati. I prodotti in catalogo vanno da 31,75 a 76,2 mm. A passo maggiore corrisponde una capacità di trasmissione più elevata, ma aumentano la massa e le vibrazioni e il rumore alle alte velocità di rotazione, quindi la scelta va fatta considerando sia il numero di giri sia il carico.
-
2. Verificare il carico con la tensione ammissibile massima
È il limite di tensione che la catena può sopportare in esercizio. Si calcola la tensione di catena dalla potenza trasmessa e dalla velocità, la si moltiplica per un fattore di servizio che tiene conto degli urti all'avviamento e delle variazioni di carico, e si verifica che il risultato sia inferiore o uguale a questo valore. I prodotti in catalogo vanno da 39,2 a 151 kN; a parità di passo, i tipi rinforzati presentano valori più alti.
-
3. La resistenza minima alla trazione è il valore garantito di rottura
La resistenza minima alla trazione è il carico di rottura garantito e per i prodotti in catalogo va da 149 a 853 kN. La resistenza media alla trazione è un valore medio superiore a questo, quindi per i calcoli di resistenza si utilizza il valore minimo. Non va usata come riferimento per il carico di esercizio, ma per verificare il margine di sicurezza in caso di sovraccarico.
-
4. Verificare la larghezza della maglia interna rispetto alla dentatura
La larghezza interna della maglia interna corrisponde alla larghezza del dente del pignone. Alcuni modelli rinforzati possono usare pignoni standard per catene a rulli, ma per alcuni esempi i pignoni in ghisa non sono ammessi, quindi occorre verificare che larghezza del dente e materiale siano compatibili.
-
5. Controllare la compatibilità di diametro dei rulli e dei perni
Il diametro dei rulli incide sulla forma del fondo dente, mentre il diametro dei perni influisce sulle maglie di giunzione e sulla durata per usura. Nelle specifiche successive alcune catene non possono essere collegate a quelle delle specifiche precedenti, quindi nelle sostituzioni parziali o nelle aggiunte su catene esistenti le dimensioni e la possibilità di collegamento vanno confrontate con la documentazione del costruttore.
-
6. Verificare il numero di maglie e i tempi di consegna
I modelli senza maglia di compensazione (mezza maglia) possono essere usati solo con un numero pari di maglie e richiedono un margine di regolazione dell'interasse. Inoltre, i prodotti di grande formato possono essere costruiti su ordinazione o soggetti a preventivo specifico, quindi la pianificazione deve tenere conto anche dei tempi di approvvigionamento dei ricambi.
Questa guida è stata redatta dall'AI sulla base dei documenti e delle specifiche dei prodotti elencati.
Descrizione
Con materiali rivisti, il carico minimo di rottura e il carico massimo ammissibile sono uguali o superiori a quelli della versione US. Il diametro del perno è inferiore rispetto al passato, quindi non è possibile collegarlo alla vecchia versione US. Gli pignoni attualmente in uso possono essere utilizzati senza modifiche.
Caratteristiche
- Successore della versione US
- Disponibile solo su quotazione caso per caso
- Non collegabile alla vecchia versione US
Domande frequenti
- Q. RF240-US-N-1 può essere collegata a una catena della vecchia versione US?
- A. No, non è possibile collegarla alla vecchia versione US, poiché il diametro del perno è inferiore rispetto al passato.
- Q. È possibile utilizzare con RF240-US-N-1 gli pignoni attualmente in uso?
- A. Sì, gli pignoni attualmente in uso possono essere utilizzati senza modifiche.
- Q. Come si confrontano il carico minimo di rottura e il carico massimo ammissibile di RF240-US-N-1 con la versione US?
- A. Con materiali rivisti, il carico minimo di rottura e il carico massimo ammissibile sono uguali o superiori a quelli della versione US.
- Q. Quali sono il diametro del perno e le altre specifiche di RF240-US-N-1?
- A. Il diametro del perno D è pari a 23.81 mm.
Redatto dall'AI sulla base del contenuto dei documenti di origine.
Documenti di origine
- Documento ウルトラスーパチェーン US 仕様の発売中止と US-N 仕様について 1 pagine Apri pagina 1
