Positive Lock PSL-K Tipo standard

Specifiche

Confronto modelli ポジロック PSL-K

Confronta per specifiche 4 modelli della stessa serie.

Come scegliere Giunti d'albero

Aspetti da verificare nella scelta, con i valori di questo prodotto (PSL-K).

1. 1. Margine sulla coppia nominale continua

   Selezionare una taglia in cui la coppia di carico in funzionamento continuo sia inferiore alla coppia nominale continua. Verificare confrontando la coppia nominale del motore con un coefficiente che tenga conto della frequenza di avviamenti e arresti e delle variazioni di carico. La coppia nominale continua dei prodotti in catalogo è compresa tra 0,5 e 150 N·m.

2. 2. Verifica dei picchi di avviamento con la coppia massima ammissibile

   Questo prodotto: Coppia massima ammissibile 750 N・m

   Durante accelerazioni e decelerazioni rapide dei servomotori, all'avviamento o in caso di arresto d'emergenza, si generano coppie istantanee elevate. Verificare che tali picchi non superino la coppia massima ammissibile. Per gli elementi di serraggio conici, questo valore costituisce l'indicazione della coppia che il serraggio può trasmettere.

3. 3. Confronto tra diametro dell'albero e foro lavorabile

   Verificare che i diametri degli alberi lato motore e lato condotto rientrino nell'intervallo di diametri applicabili. Per i prodotti con foro di sgrossatura da lavorare, controllare che il diametro finale sia entro il diametro massimo d. Se i due alberi hanno diametri diversi, verificare che entrambi i mozzi dispongano del foro corrispondente.

4. 4. Non superare la velocità massima di rotazione

   Verificare che la velocità di rotazione massima di esercizio sia inferiore o uguale alla velocità massima del giunto. Un diametro esterno maggiore rende il giunto più sensibile alla forza centrifuga, con velocità ammissibili generalmente più basse. Per i prodotti in catalogo la velocità è compresa tra 3600 e 18000 min-1.

5. 5. Verifica delle tolleranze di disallineamento di montaggio

   Controllare che il disallineamento parallelo previsto in base alla precisione di montaggio rientri nell'eccentricità massima ammissibile (per i prodotti in catalogo da 0,1 a 0,4 mm). Il disallineamento angolare va confrontato con l'inclinazione massima ammissibile (per i prodotti in catalogo da 0,5 a 1°). Il superamento di questi limiti provoca un'usura precoce dell'elemento elastico e un aumento dei carichi sui cuscinetti.

6. 6. Scelta del materiale del mozzo e dell'inerzia in base alla risposta

   I mozzi in lega di alluminio sono leggeri, a bassa inerzia e non compromettono facilmente la risposta di servomotori e motori passo-passo. I mozzi in ghisa, con inerzia maggiore, favoriscono una rotazione stabile, mentre quelli in nichel placcato offrono resistenza alla corrosione. Negli ambienti che richiedono protezione dalla corrosione, verificare anche la presenza del trattamento superficiale.

Questa guida è stata redatta dall'AI sulla base dei documenti e delle specifiche dei prodotti elencati.

Cos'è Giunti d'albero e tutti i prodotti

Descrizione

Collega completamente albero e mozzo mediante azione a cuneo generata dalle superfici coniche della bussola esterna e della bussola interna. Le scanalature della bussola interna aumentano l'effetto cuneo, consentendo un'elevata coppia trasmissibile. Non richiede la lavorazione di cave per chiavetta e permette di ottenere un'elevata concentricità tra albero e mozzo durante il montaggio.

Domande frequenti

Q. A quali diametri d'albero è compatibile Positive Lock PSL-K Tipo standard (codice PSL-K)?

A. Il diametro d'albero compatibile è φ6–42 mm.

Q. Quali sono la coppia massima ammissibile e la spinta assiale massima ammissibile di PSL-K?

A. La coppia massima ammissibile è 750 N·m e la spinta assiale massima ammissibile è 36000 N.

Q. In quale intervallo di temperatura ambiente di esercizio può essere utilizzato PSL-K?

A. La temperatura ambiente di esercizio è compresa tra -40 e 150 ℃.

Q. Come collega PSL-K albero e mozzo e occorre lavorare una cava per chiavetta?

A. Collega albero e mozzo tramite azione a cuneo delle superfici coniche. Non è necessaria la lavorazione di cave per chiavetta.

Q. PSL-K consente un'elevata concentricità tra albero e mozzo e per quali applicazioni è indicato?

A. Consente un'elevata concentricità tra albero e mozzo durante il montaggio. È utilizzato per il collegamento di albero e mozzo e nelle sezioni di trasmissione di potenza.

Redatto dall'AI sulla base del contenuto dei documenti di origine.

Documenti di origine

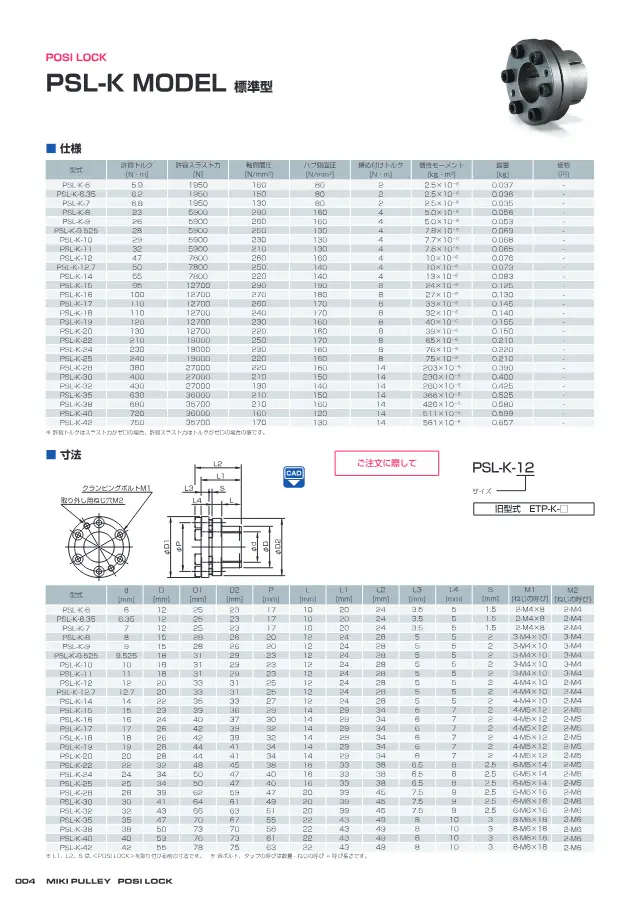

• Catalogo POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様 24 pagine Apri pagina 4
