Posilock PSL-K(F) versione in acciaio inox

Modello PSL-K(F) / ポジロック PSL-K / Miki Pulley (Sito ufficiale) / Riportato a pagina 7 del documento

Versione in acciaio inox della PSL-K con corpo in acciaio inox. Diametro d'albero applicabile φ6～35 mm.

Ultima verifica: (data di verifica del contenuto sul documento di origine)

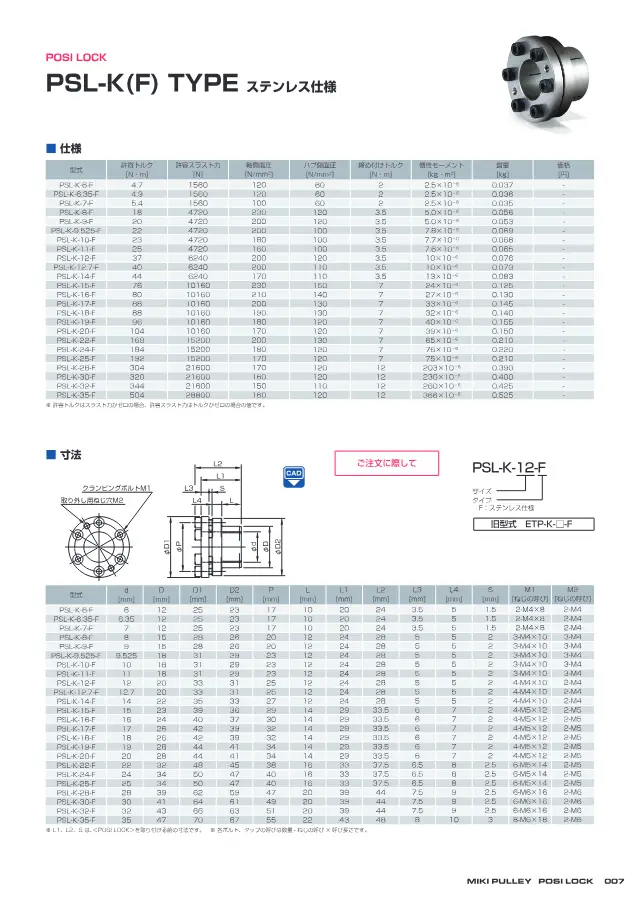

Posilock PSL-K(F) versione in acciaio inox a pagina 7 di "POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様" di Miki Pulley
Fonte: Miki Pulley「POSI LOCK PSL-G / PSL-D 設計上の確認事項・製品仕様」pagina 7
Immagine ridotta della pagina pertinente citata dal documento. Copyright di Miki Pulley.Richiedi la rimozione

Specifiche

Diametro albero applicabile φ6～42 mm
Coppia massima ammissibile 504 N・m
Forza assiale massima ammissibile 28800 N
Temperatura dell'atmosfera di utilizzo -40～150 ℃

Confronto modelli ポジロック PSL-K

Confronta per specifiche 4 modelli della stessa serie.

Modello Coppia massima ammissibile Diametro albero applicabile Forza assiale massima ammissibile Temperatura dell'atmosfera di utilizzo
PSL-K 750 N・m φ6～42 mm 36000 N -40～150 ℃
PSL-K(B) 750 N・m φ6～42 mm 36000 N -40～150 ℃
PSL-K(C) 750 N・m φ6～42 mm 36000 N -40～150 ℃
PSL-K(F) Questo prodotto 504 N・m φ6～42 mm 28800 N -40～150 ℃

Come scegliere Giunti d'albero

Aspetti da verificare nella scelta, con i valori di questo prodotto (PSL-K(F)).

  1. 1. Margine sulla coppia nominale continua

    Selezionare una taglia in cui la coppia di carico in funzionamento continuo sia inferiore alla coppia nominale continua. Verificare confrontando la coppia nominale del motore con un coefficiente che tenga conto della frequenza di avviamenti e arresti e delle variazioni di carico. La coppia nominale continua dei prodotti in catalogo è compresa tra 0,5 e 150 N·m.

  2. 2. Verifica dei picchi di avviamento con la coppia massima ammissibile

    Questo prodotto: Coppia massima ammissibile 504 N・m

    Durante accelerazioni e decelerazioni rapide dei servomotori, all'avviamento o in caso di arresto d'emergenza, si generano coppie istantanee elevate. Verificare che tali picchi non superino la coppia massima ammissibile. Per gli elementi di serraggio conici, questo valore costituisce l'indicazione della coppia che il serraggio può trasmettere.

  3. 3. Confronto tra diametro dell'albero e foro lavorabile

    Verificare che i diametri degli alberi lato motore e lato condotto rientrino nell'intervallo di diametri applicabili. Per i prodotti con foro di sgrossatura da lavorare, controllare che il diametro finale sia entro il diametro massimo d. Se i due alberi hanno diametri diversi, verificare che entrambi i mozzi dispongano del foro corrispondente.

  4. 4. Non superare la velocità massima di rotazione

    Verificare che la velocità di rotazione massima di esercizio sia inferiore o uguale alla velocità massima del giunto. Un diametro esterno maggiore rende il giunto più sensibile alla forza centrifuga, con velocità ammissibili generalmente più basse. Per i prodotti in catalogo la velocità è compresa tra 3600 e 18000 min-1.

  5. 5. Verifica delle tolleranze di disallineamento di montaggio

    Controllare che il disallineamento parallelo previsto in base alla precisione di montaggio rientri nell'eccentricità massima ammissibile (per i prodotti in catalogo da 0,1 a 0,4 mm). Il disallineamento angolare va confrontato con l'inclinazione massima ammissibile (per i prodotti in catalogo da 0,5 a 1°). Il superamento di questi limiti provoca un'usura precoce dell'elemento elastico e un aumento dei carichi sui cuscinetti.

  6. 6. Scelta del materiale del mozzo e dell'inerzia in base alla risposta

    I mozzi in lega di alluminio sono leggeri, a bassa inerzia e non compromettono facilmente la risposta di servomotori e motori passo-passo. I mozzi in ghisa, con inerzia maggiore, favoriscono una rotazione stabile, mentre quelli in nichel placcato offrono resistenza alla corrosione. Negli ambienti che richiedono protezione dalla corrosione, verificare anche la presenza del trattamento superficiale.

Questa guida è stata redatta dall'AI sulla base dei documenti e delle specifiche dei prodotti elencati.

Cos'è Giunti d'albero e tutti i prodotti

Descrizione

Corpo in materiale equivalente a SUS304 e viti di serraggio in materiale equivalente a SUH660, con trattamento a film lubrificante solido.

Caratteristiche

  • Corpo in acciaio inox
  • Viti con trattamento a film lubrificante solido

Applicazioni

  • Fissaggio di albero e mozzo
  • Ambienti che richiedono resistenza alla corrosione

Domande frequenti

Q. Quali sono i materiali del corpo e delle viti di serraggio della PSL-K(F)?
A. Il tipo prevede un corpo in materiale equivalente a SUS304 e viti di serraggio in materiale equivalente a SUH660, con trattamento a film lubrificante solido.
Q. Quali sono la coppia massima ammissibile e la spinta assiale massima ammissibile della PSL-K(F)?
A. La coppia massima ammissibile è 504 N・m e la spinta assiale massima ammissibile è 28800 N.
Q. Qual è l'intervallo di temperatura ambiente di esercizio della PSL-K(F)?
A. La temperatura ambiente di esercizio è compresa tra -40 e 150 ℃.
Q. Per quali applicazioni si usa la versione in acciaio inox PSL-K(F)?
A. Viene impiegata per il fissaggio di albero e mozzo e si prevede l'uso in ambienti che richiedono resistenza alla corrosione.

Redatto dall'AI sulla base del contenuto dei documenti di origine.
