SKF SYSTEM 24 有線式シングルポイント自動給油器 TLSDシリーズ

TLSD 有線式 / SKF / 資料の172ページに掲載

機械の制御盤から給電しPLCと連携できる、運転中のみ給油する有線式の自動給油器。

掲載情報の確認日: (掲載元の資料で内容を確認した日)

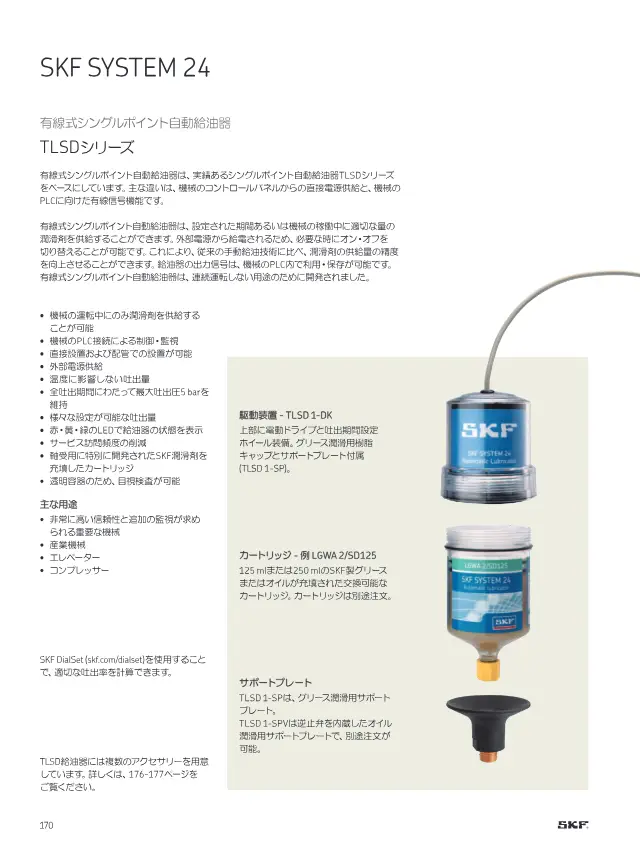

SKF SYSTEM 24 有線式シングルポイント自動給油器 TLSDシリーズが掲載されているSKF「SKFメンテナンス製品と潤滑製品」172ページ
出典: SKF「SKFメンテナンス製品と潤滑製品」172ページ
資料の該当ページを縮小して引用しています。著作権はSKFに帰属します。掲載の停止はこちらから依頼できます。

仕様

潤滑剤容量 125 / 250 ml
吐出期間 1–12 ヶ月
最小吐出量 0,3 / 0,7 ml/日
最大吐出量 4,1 / 8,3 ml/日
周囲温度範囲 -20 – 50 °C
最大動作圧力 5 bar
保護等級 IP 41
電源 7 – 35 (最大1,5A) V
重量 355 g
ケーブル長 550 mm
接続ねじ G1/4

シングルポイント自動給油器の選び方

選定のときに確認したいポイントと、この製品(SKF SYSTEM 24 有線式シングルポイント自動給油器 TLSDシリーズ)の値です。

  1. 1. 吐出量に合う容量と期間を選ぶ

    この製品: 潤滑剤容量 125 / 250 ml

    必要な1日あたりの給脂量に、潤滑剤容量(掲載品で60〜250ml)と吐出期間(1〜24ヶ月)の組み合わせを合わせます。容量を期間で割った値が実際の給脂量になるため、軸受の必要量から逆算し、交換周期を保守計画と揃えると管理が楽になります。

  2. 2. 設定できる吐出期間の幅を確認

    この製品: 吐出期間 1–12 ヶ月

    ガス式では1〜12ヶ月、電気機械式では最長24ヶ月まで設定できる製品があります。設定がダイヤル式で工具不要か、途中で変更や停止ができるかも確認し、季節や運転条件の変化に対応できるかを見ます。

  3. 3. 駆動方式は環境と制御で決める

    電源が取れない場所や危険区域ではガス式が使いやすく、ATEX認証品もあります。温度変化が大きい場所や、機械の運転中だけ給油したい場合、PLCで監視したい場合は電気機械式や有線式が向きます。

  4. 4. 配管長に足りる吐出圧力か

    この製品: 最大動作圧力 5 bar

    最大動作圧力は掲載品で5〜30barです。配管で離れた位置から給脂する場合は圧力損失が増えるため、圧力の高い機種が必要です。最大供給長さはグリースで最大300m、オイルで最大5mと製品により大きく異なるので必ず照合します。

  5. 5. 給油口のねじ規格を合わせる

    この製品: 接続ねじ G1/4

    接続ねじが給油口(グリースニップル取付穴)の規格と一致するかを確認します。一致しない場合はアダプターが必要になり、取付部が長くなると振動で緩みや破損の原因になるため、取付スペースも含めて確認します。

  6. 6. 周囲温度と潤滑剤の適合を確認

    この製品: 周囲温度範囲 -20 – 50 °C

    周囲温度範囲が設置場所の最低・最高温度を含むかを確認します。あわせて充填潤滑剤の種類が軸受条件に合うか、食品機械ならNSF H1食品グレードかを確認します。屋外や洗浄環境では保護等級(IPコード)も見ます。

この解説は、掲載製品の資料と仕様の項目をもとに AI が作成しました。

シングルポイント自動給油器とは・製品一覧を見る

製品説明

外部電源で動作し、機械の運転中だけ潤滑剤を供給できる。出力信号を機械のPLCで利用できる。LEDで四方から状態を表示し、カートリッジは125mlと250mlに対応する。IP41の保護等級を持つ。

特長

  • 機械の運転中のみ給油可能
  • PLC接続による制御・監視
  • 外部電源供給
  • 温度に影響されない吐出量
  • 赤・黄・緑のLEDで状態表示

用途

  • 非常に高い信頼性と追加の監視が求められる重要な機械
  • 産業機械
  • エレベーター
  • コンプレッサー

よくある質問

Q. SKF SYSTEM 24 有線式シングルポイント自動給油器 TLSDシリーズは、どのような機械で使えますか？
A. 非常に高い信頼性と追加の監視が求められる重要な機械、産業機械、エレベーター、コンプレッサーに用いられます。機械の制御盤から給電し、PLCと連携できます。
Q. TLSDシリーズは機械のどの時間に給油しますか。PLCとはどのように連携しますか？
A. 機械の運転中のみ給油します。出力信号を機械のPLCで利用できます。
Q. TLSDシリーズの潤滑剤容量、吐出期間、吐出量の範囲を教えてください。
A. 潤滑剤容量は125 / 250 mlです。吐出期間は1–12 ヶ月です。最小吐出量は0,3 / 0,7 ml/日、最大吐出量は4,1 / 8,3 ml/日です。
Q. TLSDシリーズの電源、周囲温度範囲、最大動作圧力、保護等級を教えてください。
A. 電源は7 – 35 (最大1,5A) Vです。周囲温度範囲は-20 – 50 °C、最大動作圧力は5 bar、保護等級はIP 41です。
Q. TLSDシリーズの寸法や接続仕様、状態表示の方法を教えてください。
A. 重量は355 g、ケーブル長は550 mm、接続ねじはG1/4です。赤・黄・緑のLEDで状態を表示し、LEDは四方から見えます。

出典資料に書かれている内容をもとに AI が作成しました。
