Posi-Lock PSL-K-B (versão com parafuso sextavado)

Especificações

Como escolher Junta de atrito

Pontos a verificar na seleção, com os valores deste produto (Posi-Lock PSL-K-B (versão com parafuso sextavado)).

1. 1. Ajustar ao diâmetro do eixo e do furo do cubo

   O diâmetro de eixo aplicável d é o diâmetro externo do eixo a ser montado, e o diâmetro externo D é a dimensão que entra no furo do cubo. Como a fixação por atrito depende do controle da folga de ajuste, confirme também se é possível usinar o eixo e o furo do cubo com as tolerâncias e rugosidades superficiais indicadas pelo fabricante.

2. 2. Manter margem no torque transmissível admissível

   Se o torque transmissível admissível T for excedido, a superfície de fixação escorrega, causando desalinhamento e desgaste. A seleção deve ser feita não apenas com o torque nominal do motor, mas com o torque de pico na partida ou em cargas de impacto multiplicado por um fator de serviço.

3. 3. Verificar a atuação simultânea com a força axial

   Em aplicações com carga axial, verifique a força axial admissível. Quando torque e força axial atuam ao mesmo tempo, eles compartilham a força de atrito, de modo que cada valor admissível nem sempre pode ser usado isoladamente; confirme com o fabricante como tratar a carga combinada.

4. 4. Avaliar a resistência do cubo pela pressão lateral

   Durante a fixação, há pressão de contato na parede interna do cubo, que tende a expandi-lo. Calcule o diâmetro externo e a espessura necessários do cubo a partir da pressão lateral e do limite de escoamento do material do cubo, e verifique a ocorrência de ruptura ou deformação em cubos de paredes finas ou de materiais de baixa resistência, como alumínio. Do lado do eixo, faça a mesma verificação com a pressão lateral no eixo.

5. 5. Verificar a relação entre comprimento total e largura do cubo

   O comprimento total L é o comprimento de fixação na direção axial; se a largura do cubo for menor que ele, a superfície de fixação ficará insuficiente e o desempenho não será atingido. Junto com o espaço de instalação, verifique se a largura do cubo atende ao comprimento total e se há espaço para a cabeça do parafuso e para a ferramenta.

6. 6. Apertar uniformemente com o torque de aperto especificado

   O desempenho de transmissão depende da força de aperto do parafuso de fixação; portanto, controle o torque de aperto (1 a 142 N·m nos produtos listados) com chave dinamométrica e aperte uniformemente em ordem diagonal, em várias etapas. Também confirme antecipadamente o tamanho da ferramenta necessária e como utilizar o furo roscado para extração.

Este guia foi gerado por AI com base nos documentos e nas especificações dos produtos listados.

Sobre Junta de atrito e todos os produtos

Descrição

Possui a mesma estrutura da versão padrão, diferindo apenas na forma do parafuso de fixação, que é sextavado. O corpo é de aço S45C equivalente ao temperado e revenido; o parafuso é de SCM435 com tratamento de oxidação negra.

Perguntas frequentes

Q. Quais são os materiais do corpo e do parafuso de fixação do Posi-Lock PSL-K-B (versão com parafuso sextavado)?

A. O corpo é de aço S45C equivalente ao temperado e revenido. O parafuso de fixação é de SCM435 com tratamento de oxidação negra.

Q. Qual é a faixa do diâmetro nominal do parafuso e do torque de aperto do Posi-Lock PSL-K-B (versão com parafuso sextavado)?

A. O diâmetro nominal do parafuso é M4 a M6. O torque de aperto do parafuso é de 2 a 14 N·m.

Q. Em quais aplicações o Posi-Lock PSL-K-B (versão com parafuso sextavado) pode ser usado?

A. Pode ser usado na fixação de eixo e cubo e na transmissão de potência em pontos que exigem posicionamento preciso.

Q. Quais são as características do Posi-Lock PSL-K-B (versão com parafuso sextavado)?

A. Utiliza parafuso sextavado como parafuso de fixação, oferecendo alto torque transmissível e posicionamento fácil e preciso.

Gerado por AI com base no conteúdo dos documentos de origem.

Documentos de origem

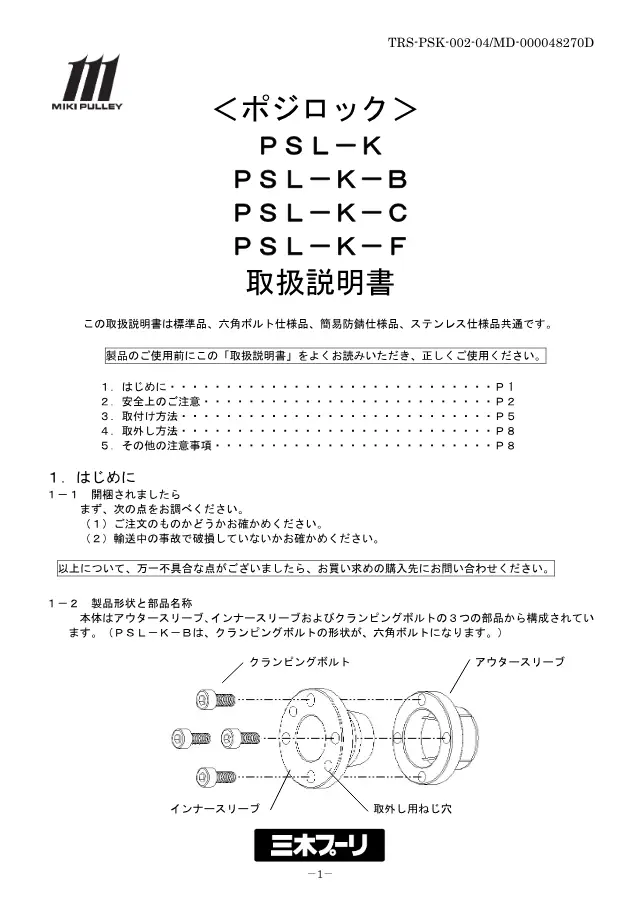

• Manual ポジロック PSL-K 取扱説明書 8 páginas Abrir a página 1
